EC4 - модули распределенного ввода-вывода EtherCAT
Введение
Компания ICP DAS анонсировала три новых устройства для промышленных сетей EtherCAT: коммуникационный каплер EC4-EP21 и два модуля ввода-вывода — EC4-P16 (16 дискретных входов) и EC4-C16 (16 дискретных выходов). Эти решения предназначены для повышения гибкости, надежности и удобства настройки в системах промышленной автоматизации.
EtherCAT остается одним из самых востребованных протоколов для управления оборудованием благодаря высокой скорости и детерминированности. Новые модули от ICP DAS расширяют возможности построения масштабируемых и отказоустойчивых сетей.

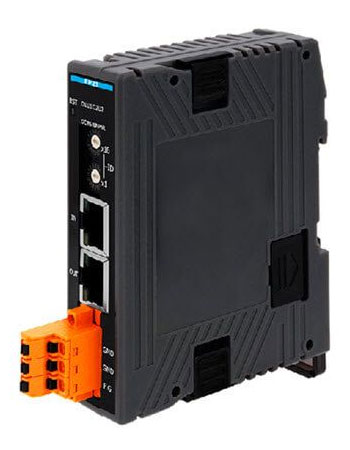

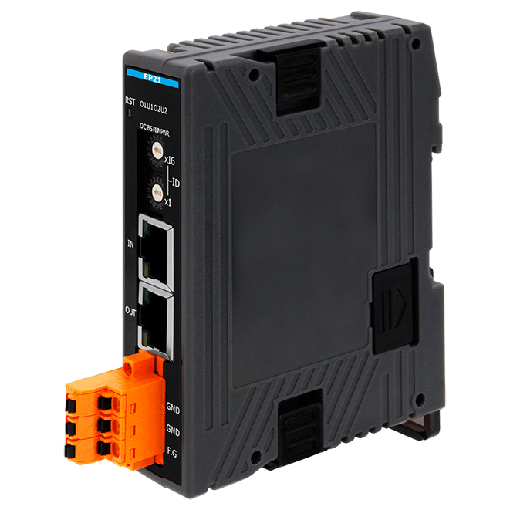

EC4-EP21: компактный EtherCAT-каплер с ID-переключателем

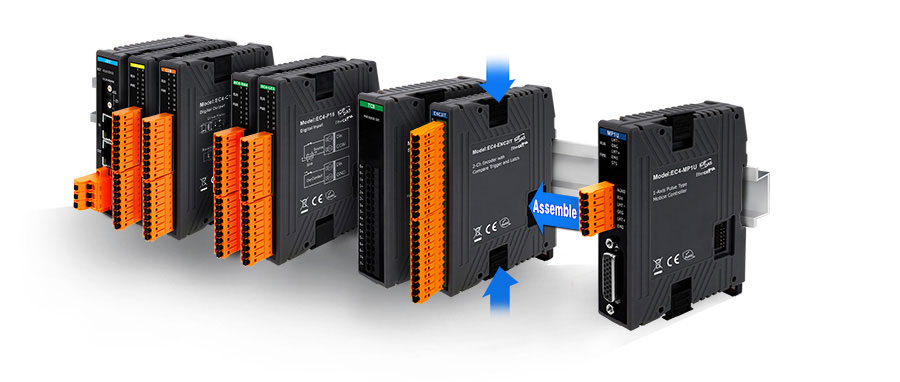

EC4-EP21 — это компактный головной модуль EtherCAT (каплер), обеспечивающий бесперебойное соединение между мастер-устройством и подчиненными модулями. Мастер подключается к каплеру через EtherCAT-порт, а модули ввода-вывода — по внутренней шине.
Ключевые особенности:
- 2 порта RJ-45 с поддержкой расстояния до 100 м.
- Внешний переключатель Node ID (0–255) для быстрой настройки адресации.
- Защита от перенапряжения, пониженного напряжения и перегрузки по току.
- Два входа питания 24 В пост. с мониторингом состояния.
Технические характеристики:
| EtherCAT | |
|---|---|
| Порты | EtherCAT, 2 x RJ45（1 x IN; 1 x OUT) |
| Макс. расстояние между узлами | 100 м (100BASE-TX) |
| Диапазон Node ID | 0–255 |
| Контроль мощности | |
| Два входа питания | Есть |
| Максимальный ток шины | 2 А |
| Диагностика повышенного/пониженного напряжения и перегрузки по току | Есть |
| Питание | |
| Диапазон питающего напряжение | +24 В пост. |
| Потребляемая мощность | до 2 Вт |

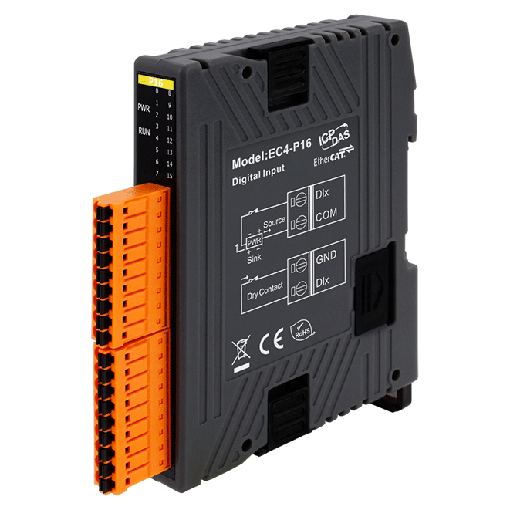

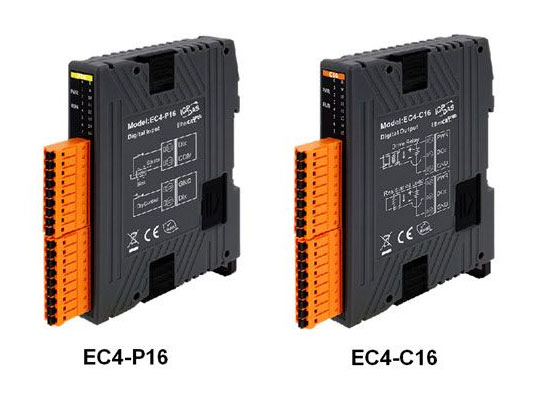

EC4-P16 и EC4-C16: изолированные модули дискретного ввода-вывода
EC4-P16 и EC4-C16 - это промышленные модули ввода-вывода, выполненные в компактном форм-факторе и оснащенные 16 изолированными дискретными входными и выходными каналами.
Ключевые особенности:
- Съемная клеммная колодка.
- Светодиодная индикация состояния ввода-вывода.
- Встроенная изоляция ввода-вывода.
- EC4-P16
- Фильтр низких частот для защиты от помех.

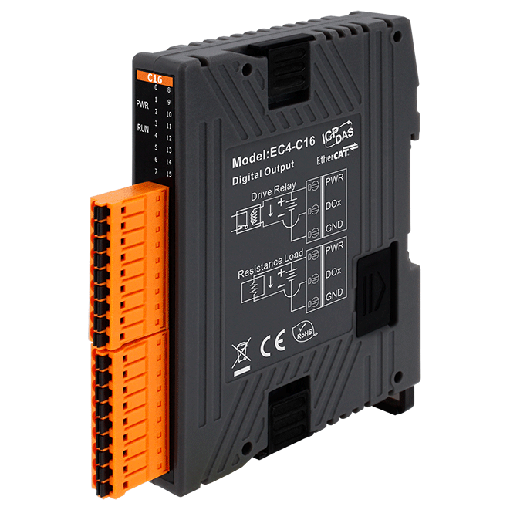

- EC4-C16: 16 дискретных выходов.
- Настройка значений при включении..
- Сохранение состояния выходов при изменении режима работы.
Технические характеристики:
| Модель | EC4-P16 | EC4-C16 |
|---|---|---|
| Каналы | 16 изолированных каналов дискретного ввода | 16 изолированных каналов дискретного вывода |
| Тип | Мокрый (Sink/Source) / Сухой контакт | Открытый коллектор (Sink) с внутренним диодом |
| Напряжение включения | Мокрый контакт： +19~+30 В Сухой контакт：замкнут на GND |
- |
| Напряжение выключения | Мокрый контакт: +11 В макс. Сухой контакт: Открыт |
- |
| Мощность нагрузки | - | 40 В пост. макс / 500 мА на канал (Sink) |
| Время цикла | 100 мкс | |
| Распределенные часы | Есть | |
| Корпус | Пластик | |
Модули прошли тестирование на совместимость с различными EtherCAT-мастерами, что делает их универсальным решением для индустрии 4.0, робототехники и автоматизированных линий.
Заключение
Новые устройства от ICP DAS — EC4-EP21, EC4-P16 и EC4-C16 предлагают компактность, гибкость настройки и высокую надежность для промышленных сетей EtherCAT.
EC4-EP21 упрощает развертывание и адресацию в сети, а EC4-P16/EC4-C16 обеспечивают изолированный ввод-вывод с защитой от помех. Эти решения подойдут для автоматизации производства, управления станками и других задач.
