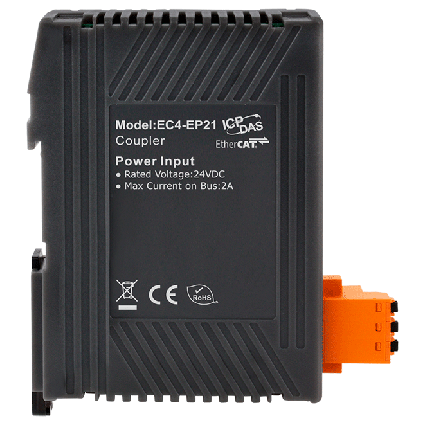

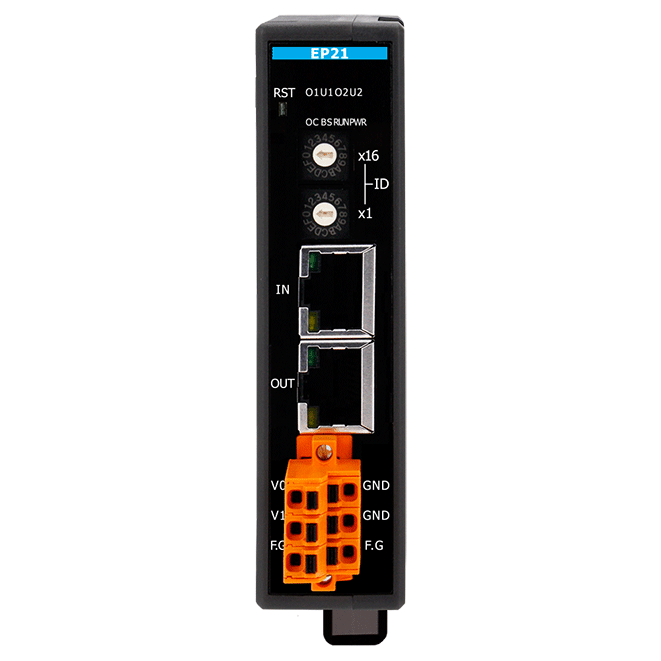

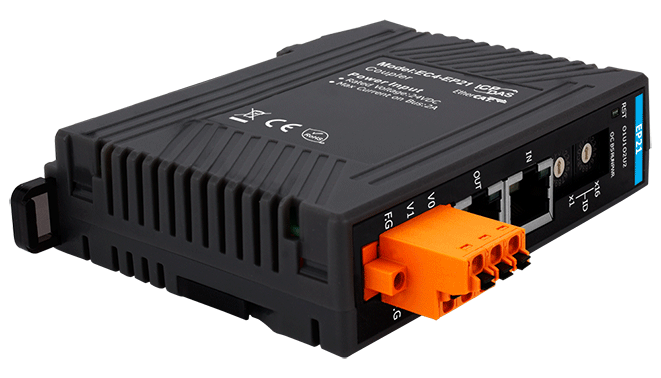

Модуль EC4-EP21 CR
Артикул 6167895
Коммуникационный модуль для модулей серии EC4 (до 12 модулей) с переключаетелем Node ID, протокол EtherCAT
Все характеристики
- Параметры связи
- Порты Ethernet2 x Ethernet 10/100 Base T(X) (разъем RJ45)
- Протоколы EthernetEtherCAT
- Расстояние между станциямиМакс. 100 м (100BASE-TX)
- Порты Ethernet
- Интерфейс EtherCAT
- Модуль ввода-вывода EtherCATДа
- Модуль ввода-вывода EtherCAT
- Светодиодные индикаторы
- Светодиодные индикаторыPWR, RUN, BUS, Link/Act x2, Power Diagnosis LED
- Светодиодные индикаторы
- Требования к электропитанию
- Рабочее напряжение24 В пост.
- Потребление тока2 Вт макс.
- Возможность подключения резервного источника электропитанияЕсть
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +80
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±1 кВ для линии питания и канала связи
- Защита от выброса напряжения (IEC 61000-4-5)1 кВ Class A
- Защита ESD (IEC 61000-4-2)
- Конструктивные свойства
- Материал корпусаПластик
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм108 x 25 x 93
- Габаритные размеры, мм
- Монтаж
- МонтажНастенныйНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиУстройствоКраткое руководство пользователя
- Комплект поставки
