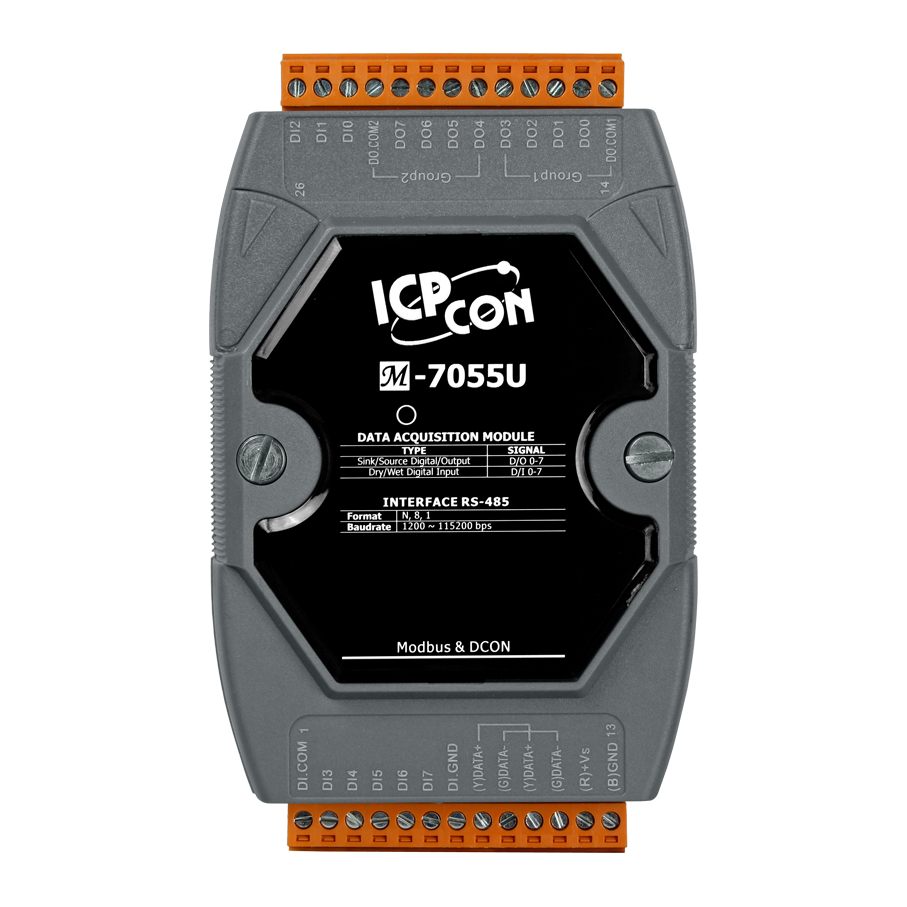

Модуль M-7055U CR

Артикул 6115978

Модуль с 8 каналами изолированного дискретного ввода (Сухой/Мокрый контакт, 10~50 В пост.) и 8 каналами изолированного дискретного вывода (Sink/Source, 3.5~80 В пост.), протокол Modbus RTU

196.56$

Все характеристики

Параметры последовательной связи
- Интерфейс
  RS-485
- Протоколы последовательной связи
  DCON
  Modbus RTU
- Скорость передачи данных, бит/с
  1200 ~ 115200
- Формат данных
  (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)

Дискретный ввод
- Количество каналов дискретного ввода
  8
- Тип подключения каналов дискретного ввода
  Sink/Source
- Тип каналов дискретного ввода
  Сухой контакт, Мокрый контакт
- Защита от перенапряжения
  ±70 В пост.
- Входное сопротивление
  10 кОм
- Напряжение в открытом состоянии
  Сухой контакт: Замкнут на GND
  Мокрый контакт: +10 ~ 50 В пост.
- Напряжение в закрытом состоянии
  Мокрый контакт: +4 В пост.макс.
  Сухой контакт: Открытый

Счетчик
- Максимальное разрешение счетчика
  16 бит
- Максимальная частота входного сигнала
  100 Гц
- Минимальная ширина импульса
  5 мс

Дискретный вывод
- Количество каналов дискретного вывода
  8
- Тип каналов дискретного вывода
  Push-Pull
- Тип подключения каналов дискретного вывода
  Sink/Source
- Максимальная нагрузка на канал
  500 мА
- Напряжение нагрузки
  +3.5 ~ +80 В пост.
- Установка значения при подаче питания
  Есть
- Установка безопасного значения
  Есть

Светодиодные индикаторы
- Системные индикаторы
  1 индикатор Питание/Передача данных

Требования к электропитанию
- Рабочее напряжение
  10 ~ 30 В пост.тока
- Потребление тока
  0.9 Вт
- Защита от неверной полярности
  Есть

Условия эксплуатации
- Рабочая температура, °C
  -25 ~ +75
- Температура хранения, °C
  -40 ~ +85
- Рабочая влажность, %
  10 ~ 95, без образования конденсата

Защита
- Защита ESD (IEC 61000-4-2)
  ±8 кВ для каждого канала
  ±15 кВ для случайной точки
- Защита EFT (IEC 61000-4-4)
  ±4 кВ для линии питания
- Защита от перенапряжения
  ±2 кВ для линии питания
- Изоляция каналов внутренней логики
  2000 В пост.тока

Системные характеристики
- Сторожевой таймер
  Есть

Конструктивные свойства
- Материал корпуса
  Пластик

Размеры и вес
- Габаритные размеры, мм
  123 x 72 x 35

Монтаж
- Монтаж
  На DIN-рейку

Комплект поставки
- Комплект поставки
  Устройство
  Краткое руководство пользователя

Документация и ПО

Datasheet (англ.): скачать (0.3 Мб)

Быстрый старт (англ.): скачать (2.4 Мб)

Подробное руководство пользователя I-7000/M-7000 (англ.): скачать (18.0 Мб)

Руководство по аппаратной части (англ.): скачать (6.45 Мб)

Таблица Modbus адресов (англ.): скачать (1.38 Мб)

Руководство пользователя DCON Utility Pro (англ.): скачать (3.09 Мб)

Быстрый старт Modbus Mater Tool (англ.): скачать (0.02 Мб)

DCON Utility Pro (версия 4.3 от 23.08.2024): скачать (78.5 Мб)

Modbus Master Tool (версия 1.1.5): скачать (4 Мб)
