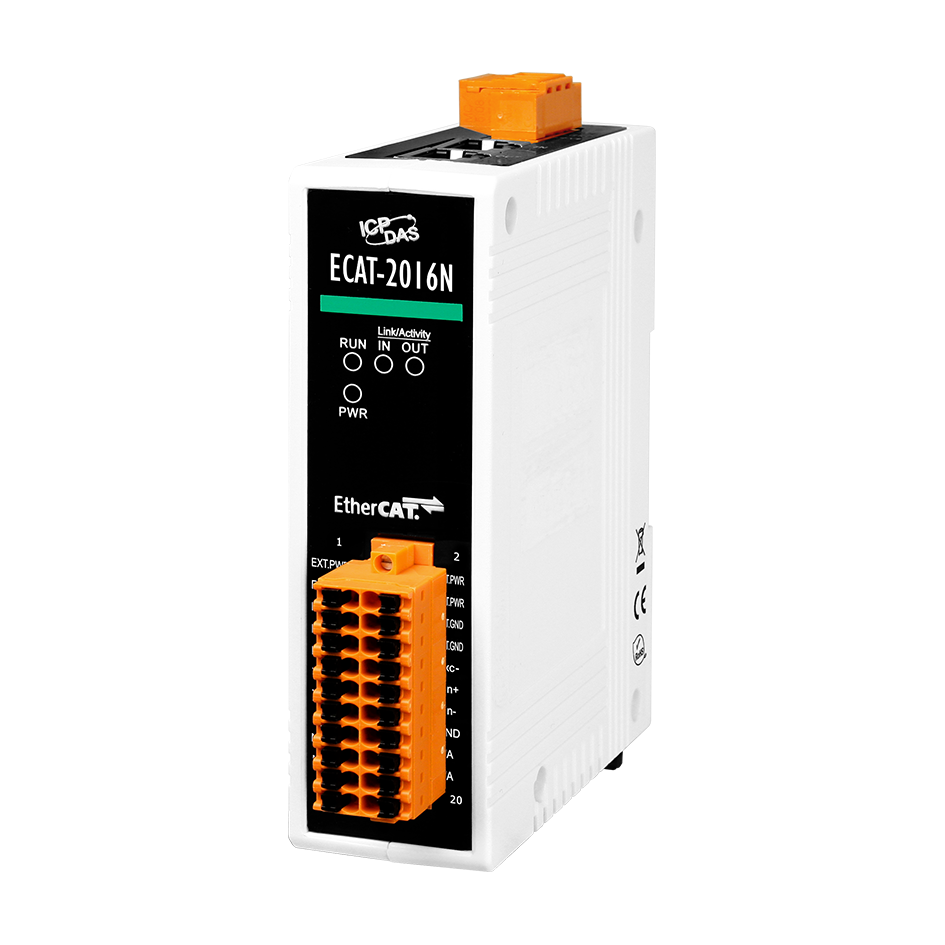

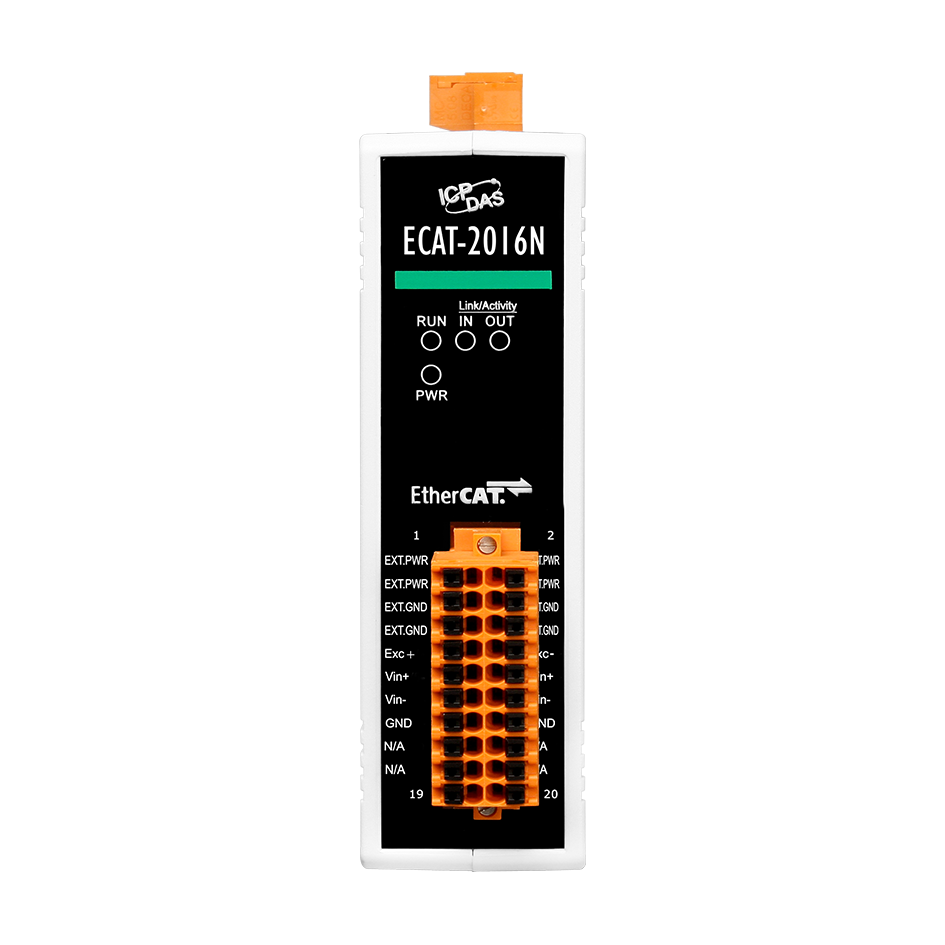

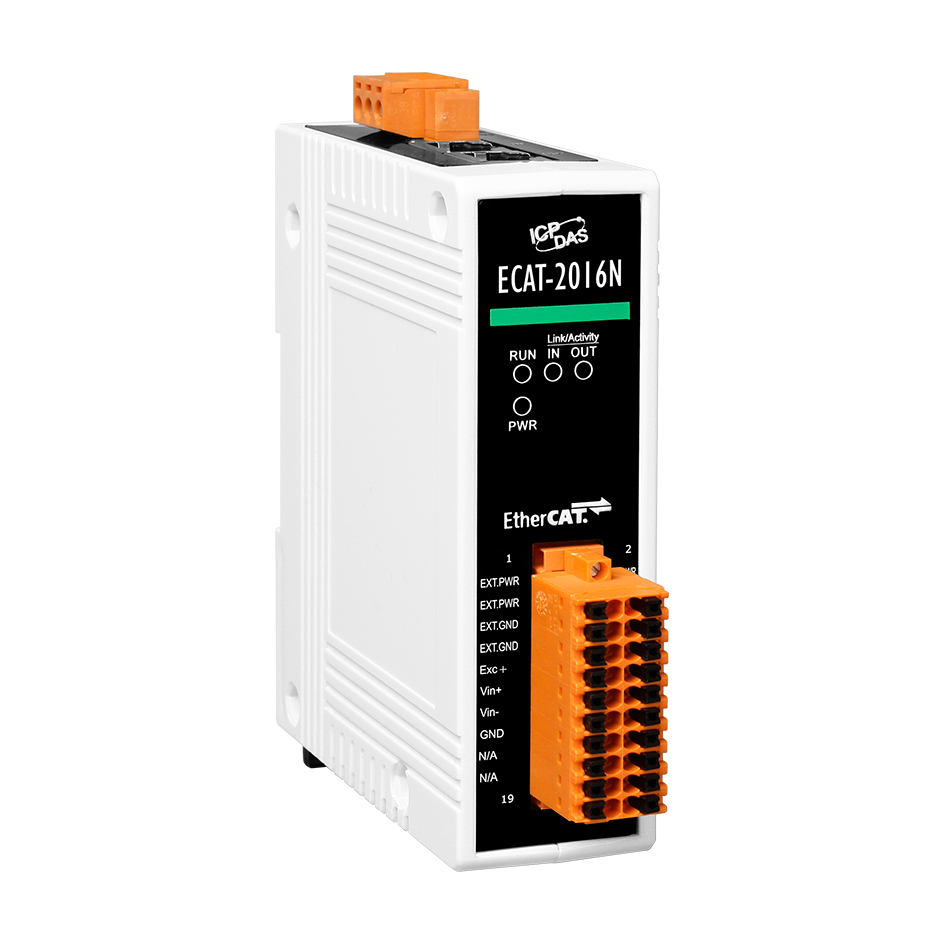

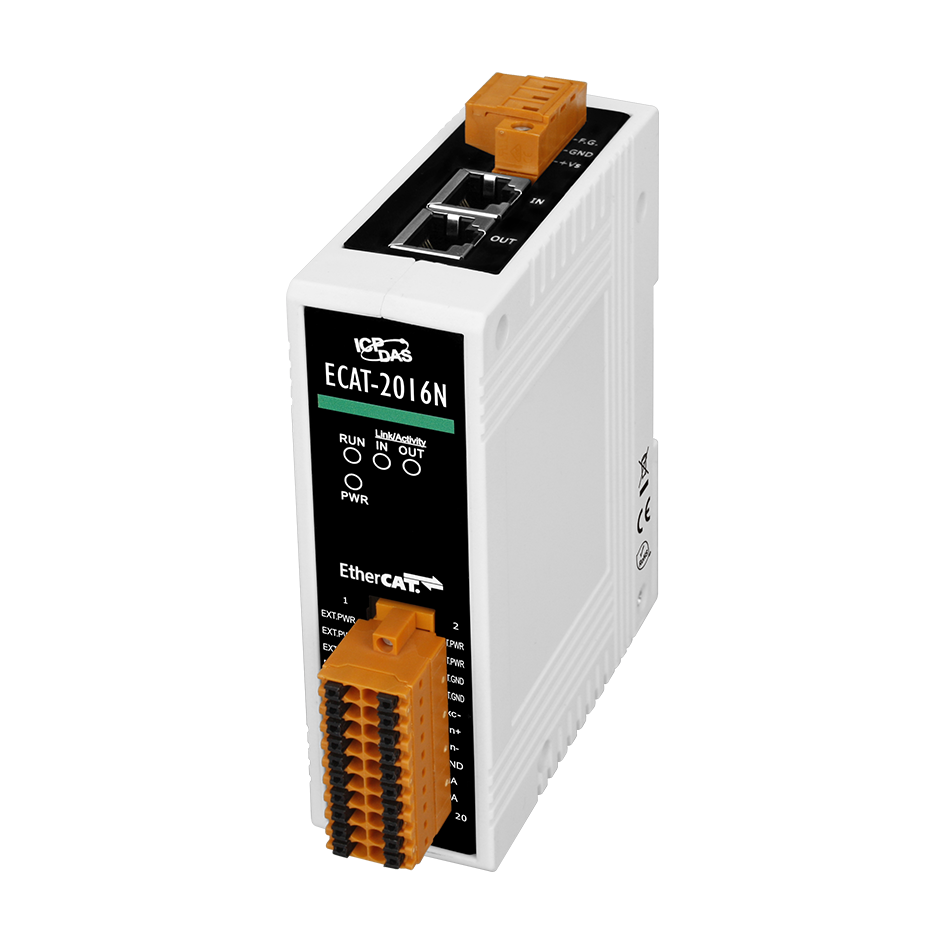

Модуль ECAT-2016N CR
Артикул 6131710
Модуль с 1 каналом ввода сигнала с 4-проводного тензометрического датчика, протокол EtherCAT
394.67$
Все характеристики
- Параметры связи

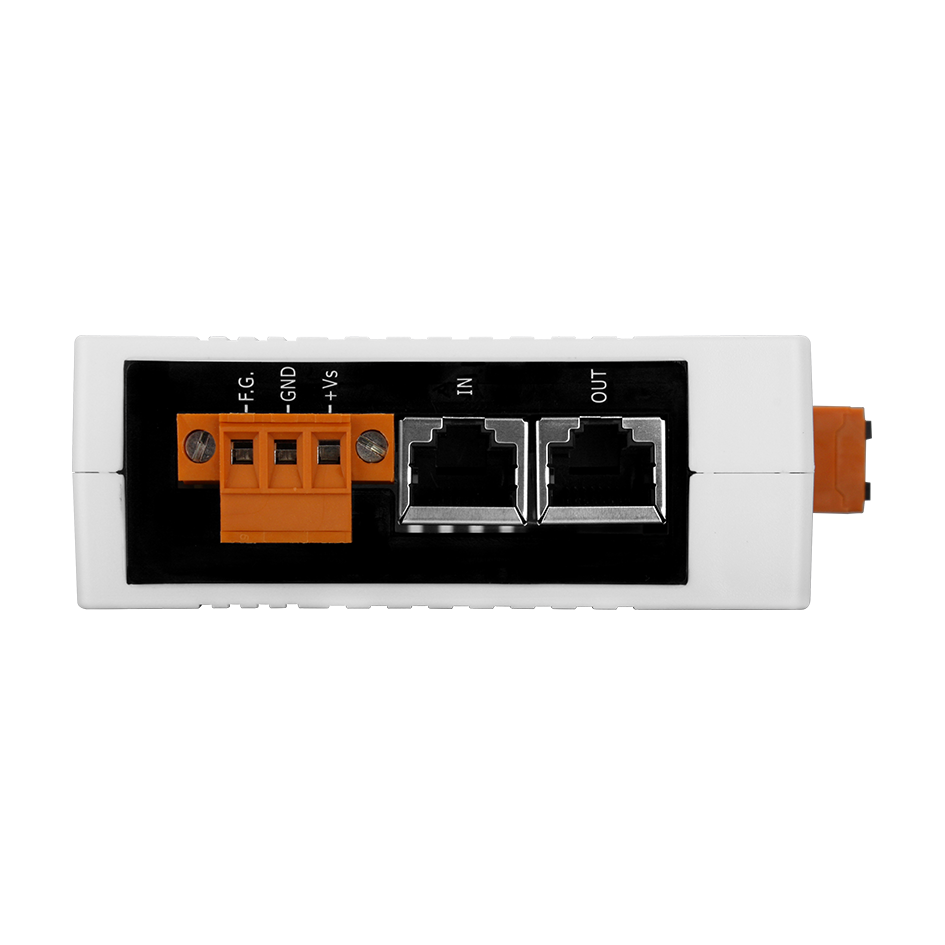

- Порты Ethernet2 x Ethernet 10/100 Base T(X) (разъем RJ45)
- Протоколы EthernetEtherCAT
- Расстояние между станциямиМакс. 100 м (100BASE-TX)
- Порты Ethernet
- Интерфейс EtherCAT
- Модуль ввода-вывода EtherCATДа
- Модуль ввода-вывода EtherCAT
- Аналоговый ввод
- Количество каналов АЦП1
- Тип каналов аналогового ввода4-проводные
- Тип подключаемых датчиковFull-Bridge
- Разрешение АЦП16 бит
- Разрешение АЦП, бит16
- Точность АЦП±0.1% от полного диапазона
- Частота дискретизации1 кГц
- Частота дискретизации1 кГц на канал
- Входное сопротивление20 МОм
- Обнаружение обрыва кабеляНет
- Индивидуальная настройка каналовЕсть
- Количество каналов АЦП
- Питание тензодатчика
- Количество каналов1
- Диапазон сигналов0 ~ +10 В
- Максимальная нагрузка на канал40 мА
- Количество каналов
- Требования к электропитанию
- Рабочее напряжение10 ~ 30 В пост.тока
- Потребление тока4 Вт
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +80
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±1 кВ для линии питания и канала связи
- Защита от выброса напряжения (IEC 61000-4-5)1 кВ Class A
- Защита ESD (IEC 61000-4-2)
- Конструктивные свойства
- Материал корпусаПластик
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм33 x 127 x 108
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиКраткое руководство пользователяУстройство
- Комплект поставки
