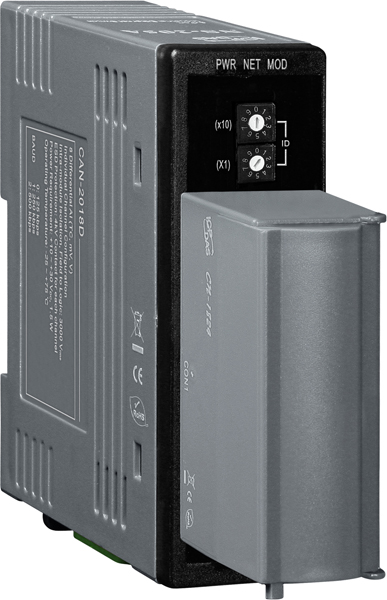

Модуль CAN-2018D/S CR
Артикул 6077706

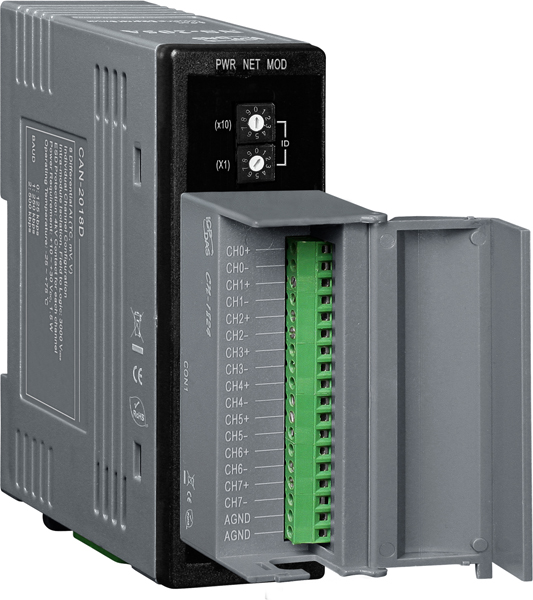

Модуль ввода-вывода DeviceNet, 8 каналов ввода термопар, дочерняя плата CN-1824 в комплекте
413.82$
Все характеристики
- Интерфейс CAN
- ПротоколыDeviceNet
- Скорость передачи данных125 Кбит/с, 250 Кбит/с, 500 Кбит/с
- Разъем порта CANКлемма
- Терминальный резистор120 Ом (выбирается DIP-переключателем)
- Протоколы
- Протокол DeviceNet
- Спецификация DeviceNetVolume I, Release 2.0 & Volume II, Release 2.0, Errata5
- Подписка DeviceNetGroup 2 Only Server
- Поддерживаемые соединения1 для "Bit-Strobe" I/O1 для Сообщений1 для опроса I/O
- Node ID0 ~ 63, выбирается переключателем
- Сообщение HearbeatЕсть
- Сообщение остановкиЕсть
- Файл EDSЕсть
- Спецификация DeviceNet
- Аналоговый ввод
- Количество каналов АЦП8
- Разрешение АЦП16 бит
- Разрешение АЦП, бит16
- Точность АЦП±0.1% от полного диапазона
- Частота дискретизации10 Гц
- Частота дискретизации10 Гц
- Диапазон входных сигналов по напряжению±50 мВ±1 В±2.5 В±15 мВ±500 мВ±100 мВ
- Диапазон входных сигналов по типу термопарыJ, K, T, E, R, S, B, N, C
- Диапазон входных сигналов по току±20 мАТребуется внешний резистор 125 Ом
- Температурный дрейф нуля±10 мкВ/°C
- Температурный дрейф шкалы±25 ppm/ °C
- Входное сопротивление>400 кОм
- Обнаружения обрыва термопарыЕсть
- Индивидуальная настройка каналовЕсть
- Подавление синфазных помех (Общий режим)86 дБ
- Подавление синфазных помех (Номинальный режим)100 дБ
- Изоляция каналов3 кВ пост.
- Защита от перенапряжения240 Vrms
- Количество каналов АЦП
- Светодиодные индикаторы
- Светодиодные индикаторыPWR/NET/MOD
- Светодиодные индикаторы
- Требования к электропитанию
- Рабочее напряжение10 ~ 30 В пост.тока
- Потребление тока1.5 Вт
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +80
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
- Защита ESD (IEC 61000-4-2)
- Размеры и вес
- Габаритные размеры, мм33 x 99 x 78
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиКраткое руководство пользователяCN-1824Устройство
- Комплект поставки
