Работа с платой PCIe-S148/D2

Плата PCIe-S148/D2 представляет собой современное решение для обеспечения надежной и высокоскоростной последовательной связи. Она предназначена для работы с интерфейсами RS-422/485, что делает её идеальным решением для различных промышленных и научных приложений, где требуется передача данных на большие расстояния или в условиях электрических помех.

Плата PCIe-S148/D2 применяется в различных областях, требующих надежной и высокоскоростной последовательной связи:

1. Промышленное оборудование: используется для управления и мониторинга промышленных машин, автоматизированных систем и робототехники.
2. Автоматизация зданий: применяется в системах управления зданиями, где необходима передача данных от датчиков и исполнительных механизмов.
3. Научные исследования: подходит для подключения лабораторного оборудования, такого как осциллографы, датчики и другие устройства с интерфейсом RS-422/485.
4. Телекоммуникации: используется в системах связи и передачи данных, где требуется высокая надежность и устойчивость к помехам.
5. Системы безопасности: применяется для подключения устройств систем контроля доступа и других компонентов безопасности.

Работа с платой

Чтобы подключить плату к компьютеру следуйте указаниям:

1)     Отключите от сети ПК.

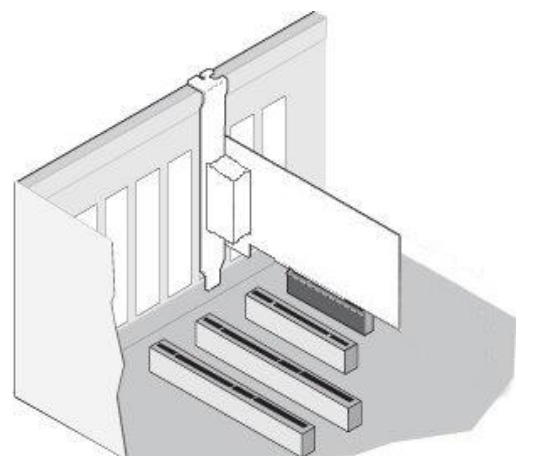

2)     Откройте крышку системного блока и найдите неиспользуемый интерфейс PCIe.

3)     Вставьте плату в PCIe слот и закройте крышку системного блока.

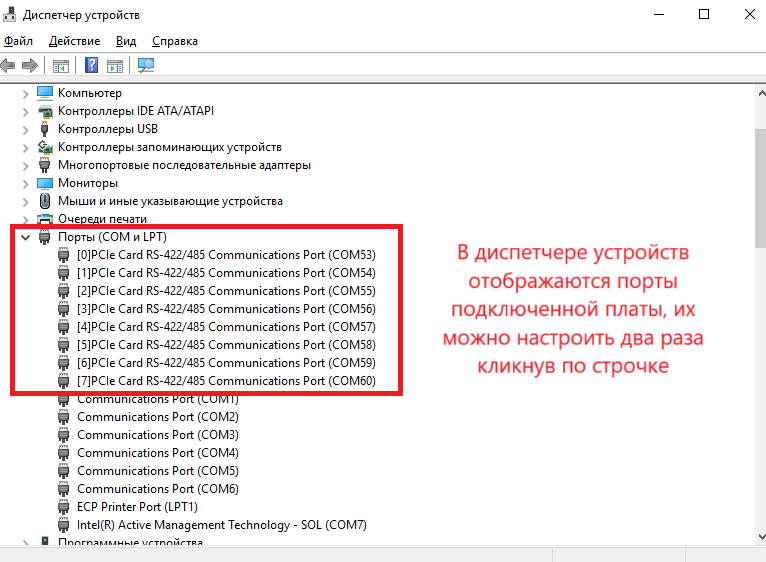

4)     Подключите питание ПК, после включения запустите менеджер устройств, чтобы проверить подключение платы.

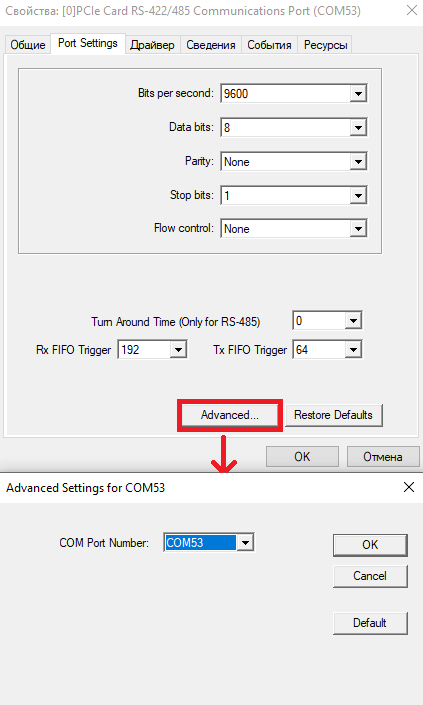

5)      Если зайти в настройки порта, можно задать скорость передачи данных, количество дата-битов, проверку на четность, стоп-биты, управление потоком передачи данных. Также при нажатии на кнопку “advanced” можно переназначить отображение COM-порта на устройстве.

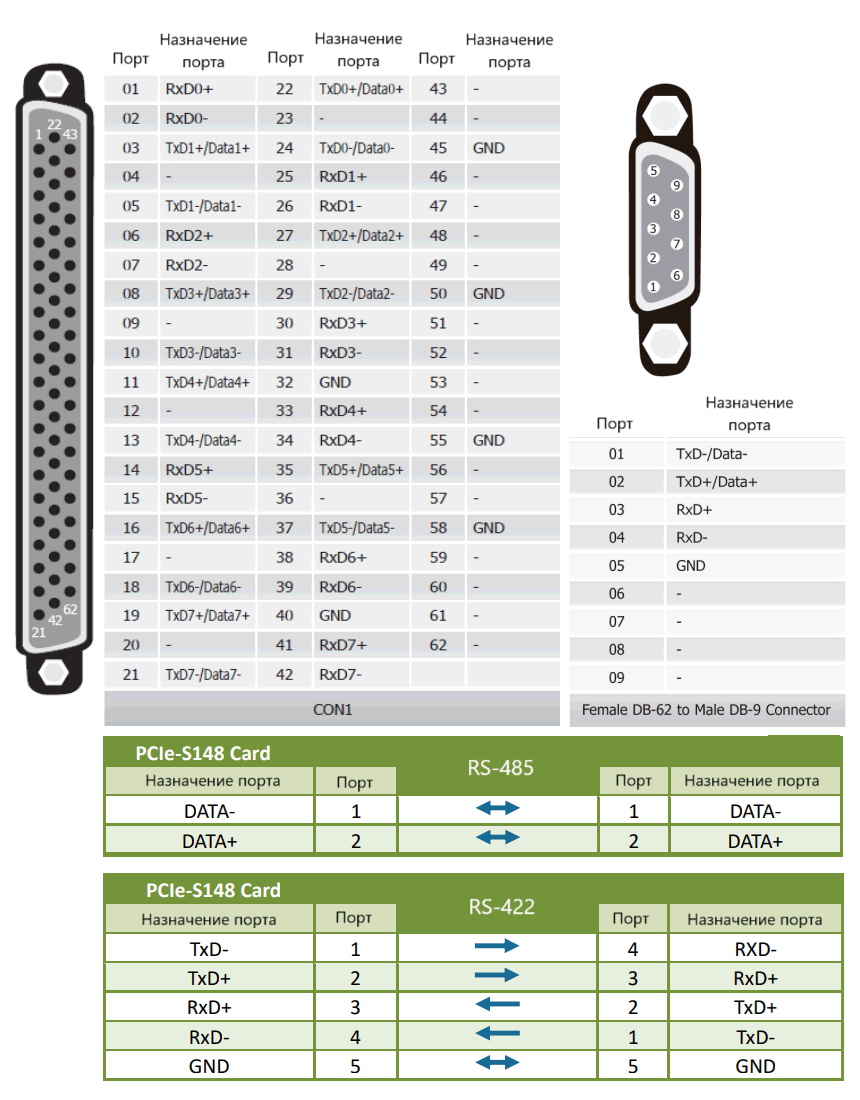

Привязка портов

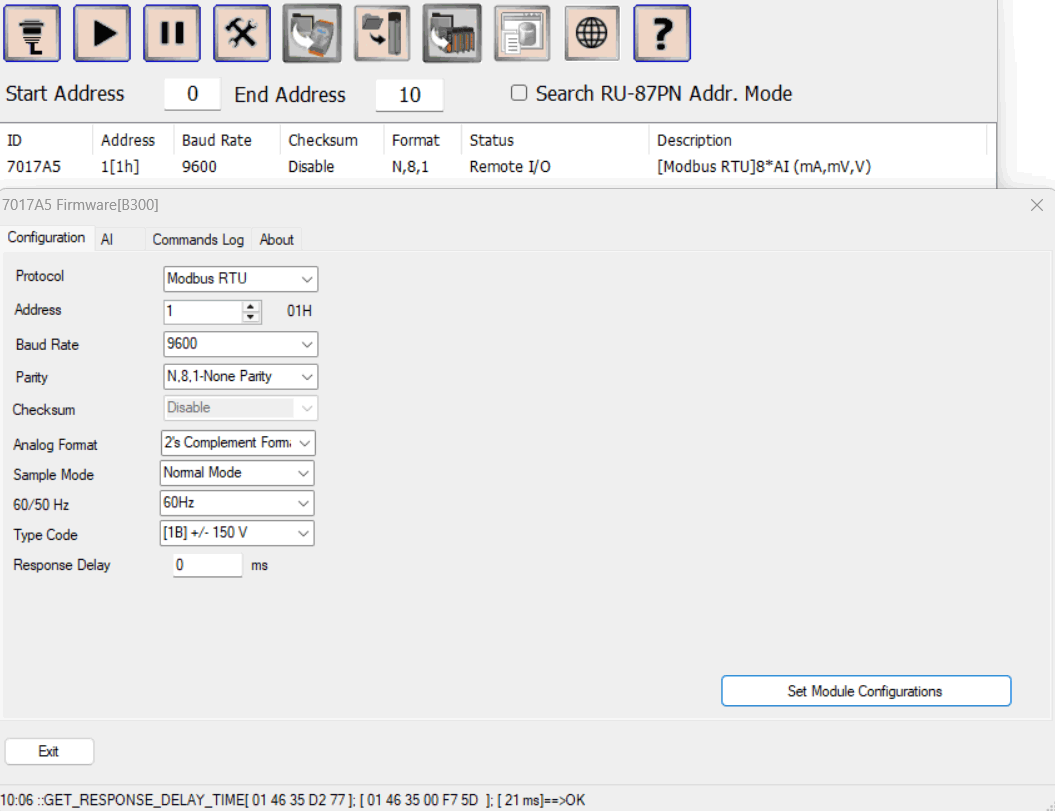

6)     При правильном подключении появится возможность обнаружить модули, подключенные к плате. Например, модуль M-7017A5 от  ICP DAS в программе DCON Utility Pro:

Тестирование платы

Для данного примера были взяты:

CA-9-6210 - DB62 Male - 8 x DB9 Male кабель

CA-0910F - DB9 Female - DB9 Female кабель

DN-09-2 - Клеммный блок, 2 x DB9 "папа"

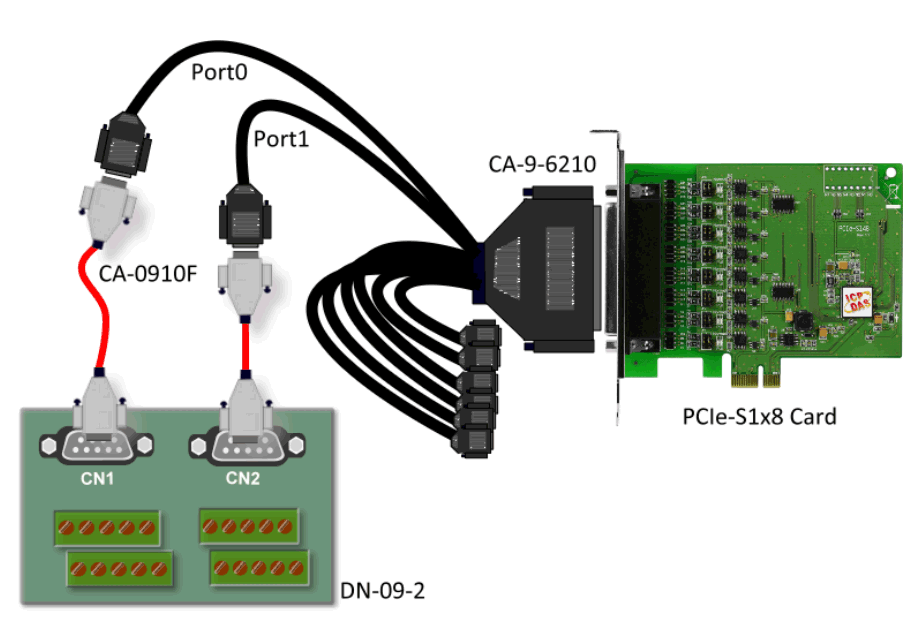

1)     Подключите плату DN-09-2 к PCIe-S148, используя CA-9-6210 и CA-0910F.

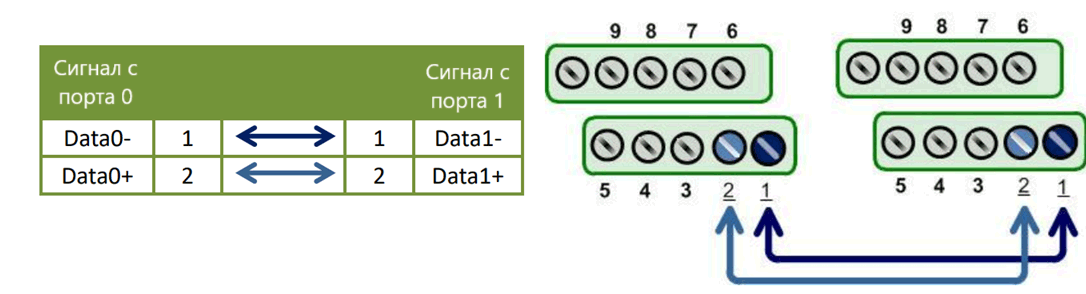

2)     Подключите Порт 0 и Порт 1:

3)     Запустите программу Test2COM.exe. Скачать ее можно по ссылке: https://www.icpdas.com/en/download/file.php?num=5477

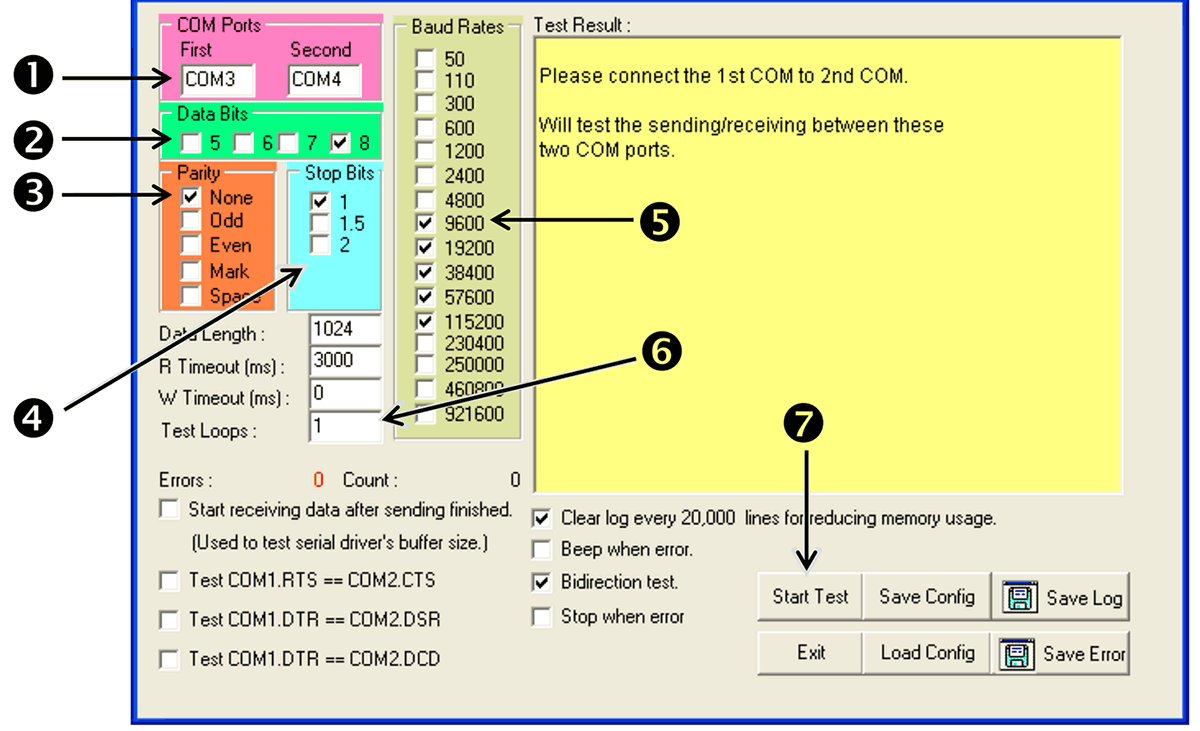

4)     Поставьте правильные настройки:

1. Выберите COM3, COM4.
2. Data bit - 8.
3. Parity - нет.
4. Stop bits - 1.
5. Baud Rates - 9600, 115200.
6. Test Loops - 1.

5)     Нажмите старт

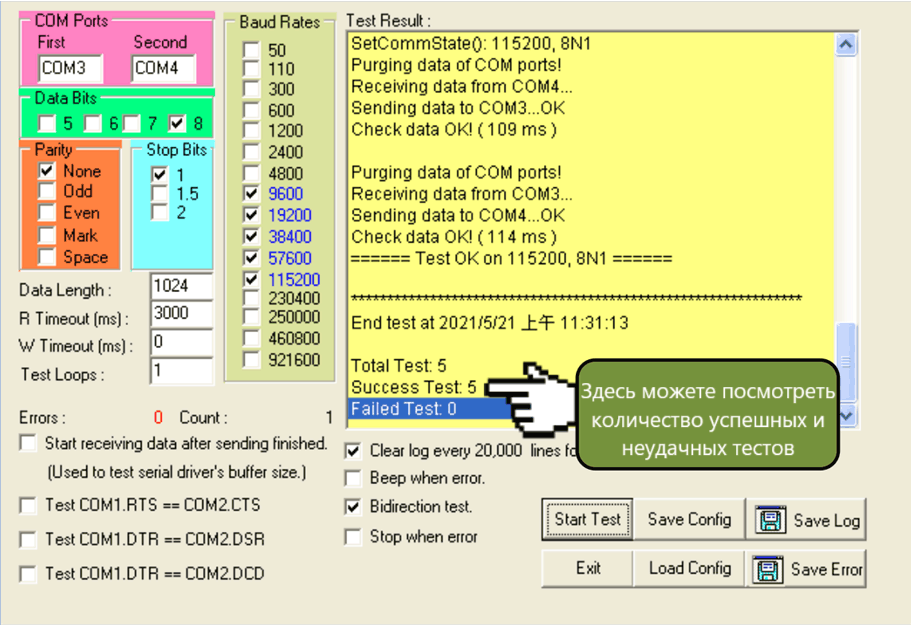

6)     Результаты тестов можете посмотреть в окне Test Result:
