Ethernet-модули с 4/8 каналами аналогового вывода и межканальной изоляцией
PET-2224CI, PET-2228CI, ET-2224CI и ET-2228CI представляют собой 4/8-канальные модули аналогового вывода с межканальной изоляцией. Каждый канал аналогового вывода можно индивидуально сконфигурировать с выходными диапазонами, включая 0~5 В, 0~10 В, 4~20 мА и 0~20 мА.
Модули поддерживают такие дополнительные функции, как установка безопасного значения и установка значения при подаче питания, а также обнаружение обрыва провода для каждого выходного канала с выходным диапазоном 4~20 мА.

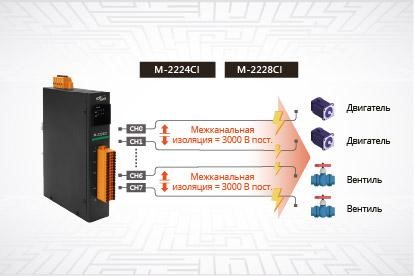

Модули соответствуют стандарту IEC 61000-4-3 по защите от радиочастотного излучения и обеспечивают защиту от электромагнитных помех (EFT/ESD/защита от перенапряжения) и межканальную изоляцию канала до 3000 В пост. тока для повышения помехоустойчивости в промышленных условиях.
Кроме того, модули поддерживают парное подключение ввода-вывода, что позволяет сопрягать данные “аналоговый ввод -> аналоговый вывод” с удаленным модулем через Ethernet без участия контроллера. После настройки модуля данные аналогового ввода могут быть записаны на локальные каналы аналогового вывода в режиме Pull с использованием протокола Modbus TCP.
Модули также поддерживают протокол MQTT, выполняя функции как отправителя сообщений (publisher), так и подписчика (subscriber). При подключении к серверу брокера MQTT модуль может публиковать статус аналогового вывода в режиме реального времени в виде тем и получать сообщения с подпиской. Если соединение между модулем и брокером прервано, механизм автоматического повторного подключения восстановит его. Кроме того, интервал ожидания обеспечивает стабильную и непрерывную связь с брокером.
Особенности:
- Веб-сервер для простой настройки;
- Поддерживает протоколы Modbus TCP/ UDP и MQTT;
- Встроенный 2-портовый коммутатор для последовательного подключения по цепочке;
- Поддерживает двойной сторожевой таймер;
- Функция парного соединение ввода-вывода (Push и Pull режимы);
- Обнаружение обрыва провода для токового выхода 4~20 мА;
- Межканальная изоляция 3000 В пост. тока.
Сравнительная таблица:
| Модель | ET-2224CI | PET-2224CI | ET-2228CI | PET-2228CI | |
|---|---|---|---|---|---|
| Поддержка питания по PoE | - | IEEE 802.3af, Class2 | - | IEEE 802.3af, Class3 | |
| Аналоговый вывод | |||||
| Количество каналов | 4 | 8 | |||
| Диапазон выходных сигналов | По напряжению | 0 ~ +5 В пост., 0 ~ +10 В пост. | |||
| По току | 0 ~ 20 мА, 4 ~ 20 мА | ||||
| Разрешение | 12-бит | ||||
| Точность | ±0.1% от полного диапазона | ||||
| Защита от короткого замыкания | Есть | ||||
| Время установки значения ЦАП | 10 мс на канал | ||||
| Скорость изменения выходного сигнала | Напряжение | 0.0625 ~ 512 В/с | |||
| Ток | 0.125 ~ 1024 мА/с | ||||
| Обнаружение обрыва кабеля | Есть, только для 4 ~ 20 мА | ||||
| Нагрузочная способность выхода по напряжению | 10 В при 10 мА | ||||
| Сопротивление нагрузки | 500 Ом | ||||
| Индивидуальная настройка каналов | Есть | ||||
| Межканальная изоляция | 3000 В пост. тока | ||||
| Установка значения при подаче питания | Есть, настраивается программно | ||||
| Установка безопасного значения | Есть, настраивается программно | ||||
| Потребление тока | 5.4 Вт (макс.) | 5.6 Вт (макс.) | 9.0 Вт (макс.) | 9.6 Вт (макс.) | |
