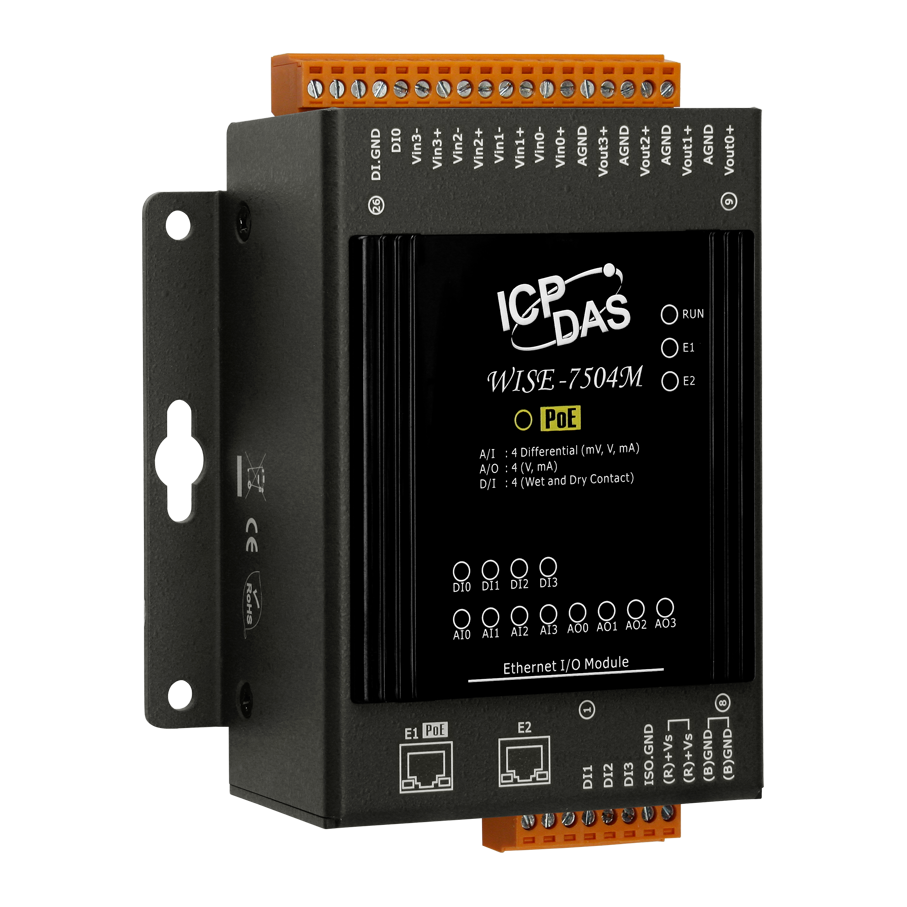

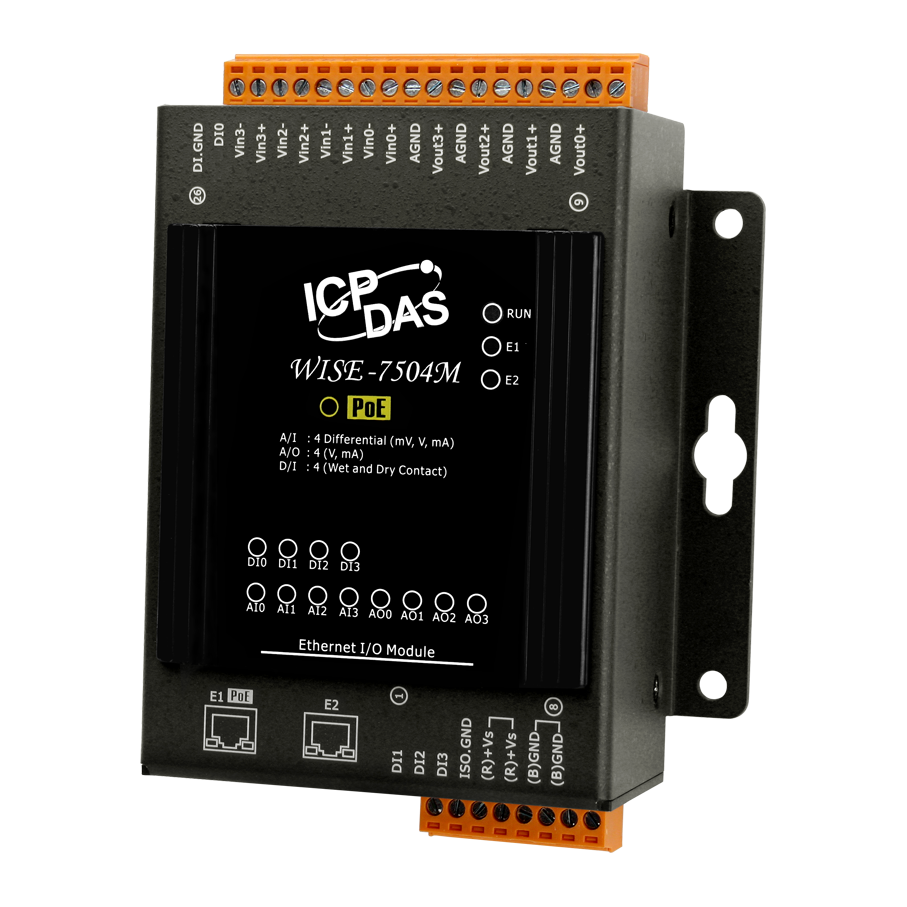

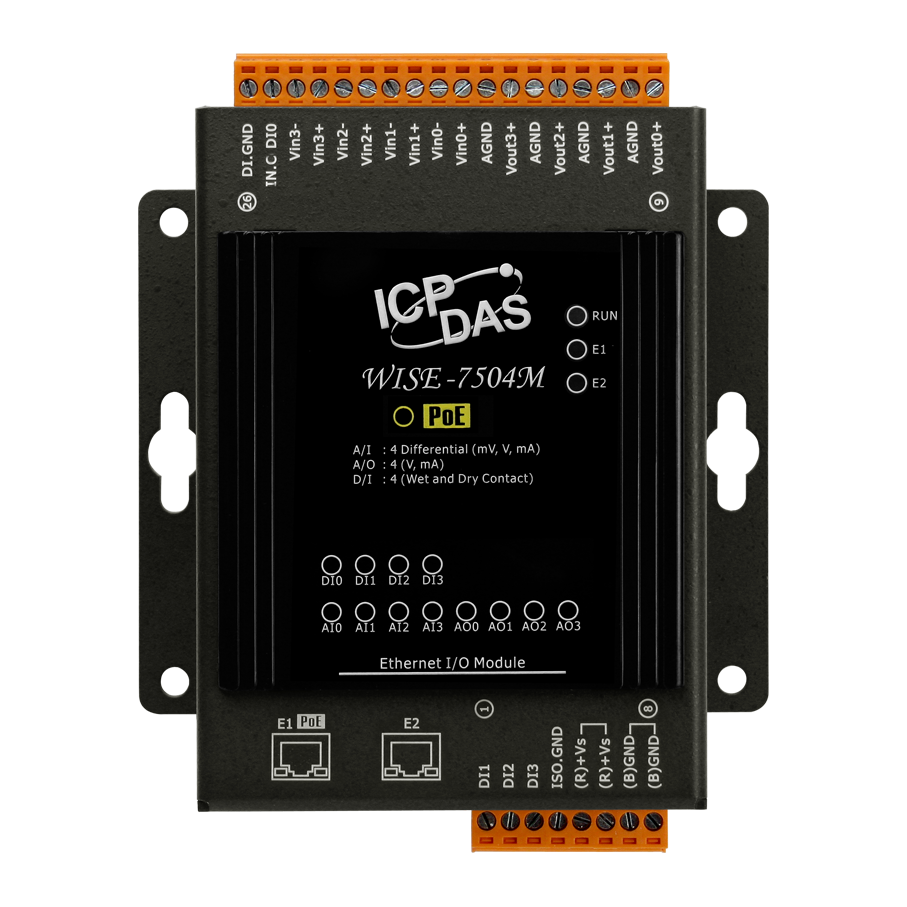

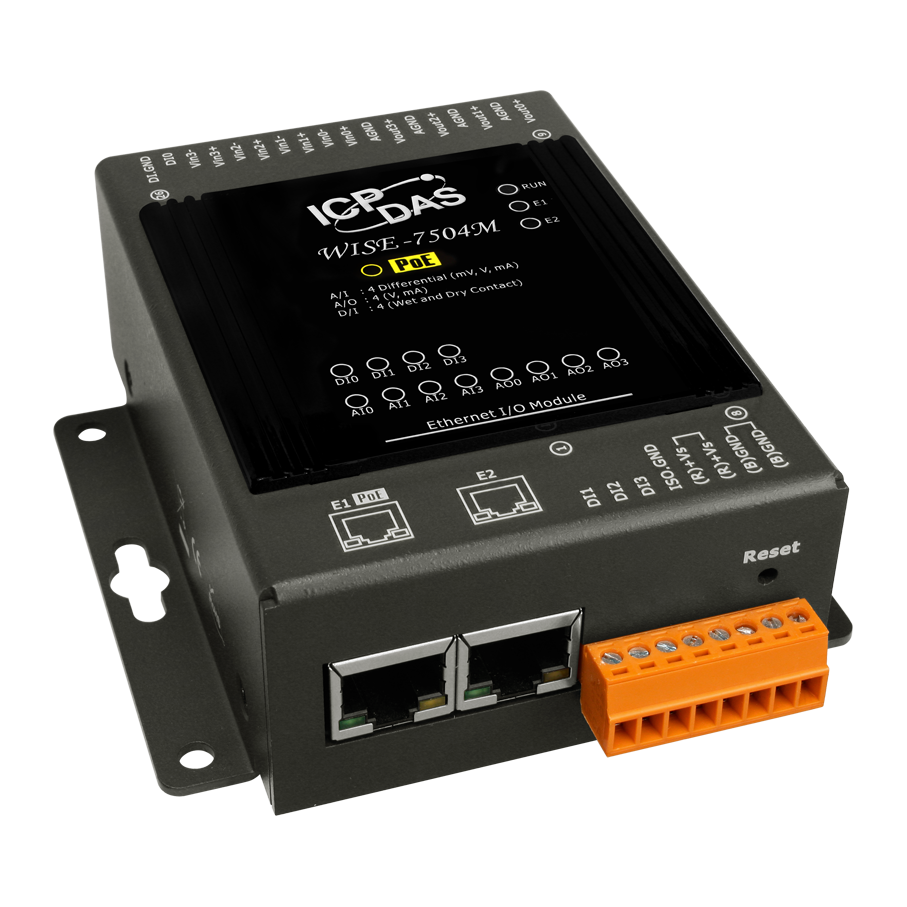

WISE-7504M
Артикул 6115963
Модуль с 4 каналами аналогового ввода, 4 аналогового вывода, 4 дискретного ввода и со встроенным 2-портовым Ethernet-коммутатором, с возможностью питания по PoE
609.54$
Все характеристики
- Параметры связи
- Тип интерфейсаPoE
- Порты Ethernet2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
- Тип интерфейса
- Аналоговый ввод
- Тип каналов аналогового вводаДифференциальные
- Разрешение АЦП16 бит
- Точность АЦП±0.1%
- Частота дискретизации10 Гц
- Температурный дрейф нуля±20 мкВ/°C
- Температурный дрейф шкалы±25 ppm/°C
- Входное сопротивлениеПо току: 125 ОмПо напряжению: 2 МОм
- Обнаружение обрыва кабеляЕсть
- Подавление синфазных помех (Общий режим)86 дБ
- Подавление синфазных помех (Номинальный режим)100 дБ
- Тип каналов аналогового ввода
- Аналоговый вывод
- Количество каналов ЦАП4
- Диапазон выходных сигналов по напряжению±10 В0 ~ 5 В±5 В0 ~ 10 В
- Диапазон выходных сигналов по току0 ~ 20 мА4 ~ 20 мА
- Разрешение ЦАП12 бит
- Точность ЦАП±0.1% от полного диапазона
- Сопротивление нагрузки400 Ом
- Обнаружение обрыва кабеляЕсть, +4 ~ +20 мА
- Количество каналов ЦАП
- Дискретный ввод/вывод
- Изоляция ввода/вывода2500 В пост.
- Изоляция ввода/вывода
- Дискретный ввод
- Количество каналов дискретного ввода4
- Тип каналов дискретного вводаСухой контакт (Source), Влажный контакт (Sink/Source)
- Напряжение лог. 1Сухой контакт: Замкнут на GND; Влажный контакт: +3.5 ~ +30 В пост.
- Напряжение лог. 0Сухой контакт: открытый; Влажный контакт: +1 В пост. макс.
- Защита от перенапряжения30 В пост.
- Количество каналов дискретного ввода
- Счетчик
- Максимальное разрешение счетчика16 бит
- Максимальная частота входного сигнала50 Гц
- Минимальная ширина импульса10 мс
- Максимальное разрешение счетчика
- Действия THEN/ELSE
- Дискретный ввод (счетчик)Reset
- Канал аналогового выводаИзменить значение
- Внутренний регистрПоменять значение
- РасписаниеСтарт, Стоп
- ТаймерСтарт, Reset
- Peer-to-PeerDO(On/Off), AO, IR
- СостояниеВключить, Выключить
- EmailОтправить
- CGI-командыОтправить
- СкриптыВыполнить
- Дискретный ввод (счетчик)
- Условия IF
- Канал дискретного вводаВкл, Выкл, Передний фронт, Задний фронт, Переключить
- Канал аналогового ввода=, <, >, >=, <=
- Дискретный ввод (счетчик)=, >, <, >=, <=, Изменить
- Внутренний регистр=, <, >, >=, <=
- Peer-to-PeerDI, AI, DI счетчик, DO счетчик, IR
- ТаймерТаймаут, НЕ Таймаут
- РасписаниеВ пределах, Вне пределов
- СостояниеВключить, Выключить
- Канал дискретного ввода
- Функции
- Логические правила IF-THEN-ELSE3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE
- Внутренние регистрыХранение временных переменных и обмен данными по Modbus/TCP
- Правило конфигурации web-сайтаКонфигурирование логики WISE через web-интерфейс
- РасписаниеУстановка регуляных заданий
- СкриптыЗадание групп действий THEN/ELSE
- ТаймерыЗадержка / Отсчет
- Удаленные модули Peer-to-PeerУстановка параметров соединения
- Логические правила IF-THEN-ELSE
- Требования к электропитанию
- Рабочее напряжение12 ~ 48 В пост. или 48 В пост. по PoE
- Потребление тока5.1 Вт
- Защита от неверной полярностиЕсть
- Питание через терминальную клеммуЕсть, 12 ~ 48 В пост.тока
- Питание по PoEЕсть, IEEE 802.3af, Class1
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +80
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±8 кВ для случайной точки±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±2 кВ для линии питания
- Защита ESD (IEC 61000-4-2)
- Размеры и вес
- Габаритные размеры, мм120 x 97 x 42
- Габаритные размеры, мм
- Монтаж
- МонтажНастольный/настенный
- Монтаж
- Комплект поставки
- Комплект поставкиУстройствоКраткое руководство пользователя
- Комплект поставки
