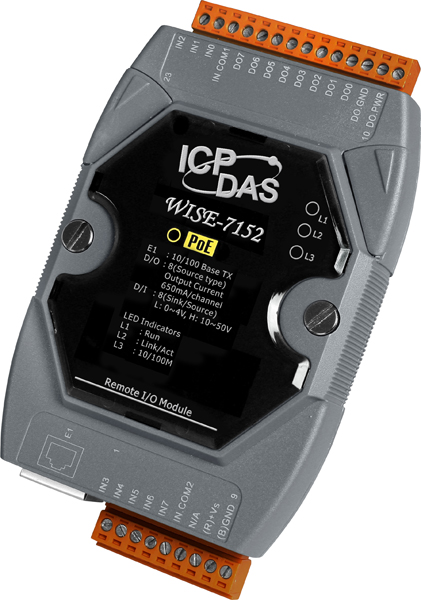

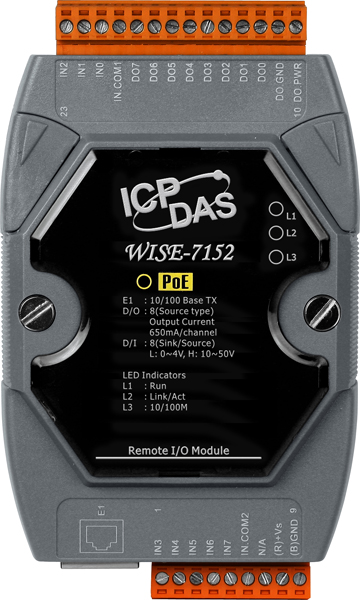

Модуль WISE-7152
Артикул 6074366
Модуль с 8 каналами изолированного дискретного вывода (типа "открытый коллектор", Sink) и 8 каналами изолированного дискретного ввода, с возможностью питания по PoE
322.14$
Все характеристики
- Параметры связи
- Тип интерфейсаPoE
- Порты Ethernet10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X
- Тип интерфейса
- Основные характеристики контроллеров
- Flash-память512 Кб
- Память EEPROM16 Кб
- SRAM512 Kб
- Flash-память
- Интерфейс Modbus
- ПротоколМониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA
- Протокол
- Дискретный ввод/вывод
- Изоляция ввода/вывода2500 В пост.
- Изоляция ввода/вывода
- Дискретный ввод
- Количество каналов дискретного ввода8
- Тип каналов дискретного вводаВлажный контакт (Sink, Source)
- Напряжение лог. 1+10 ~ +50 В пост.
- Напряжение лог. 0+4 В пост.макс.
- Защита от перенапряжения+70 В пост.
- Входное сопротивление10 кОм
- Количество каналов дискретного ввода
- Счетчик
- Максимальное разрешение счетчика16 бит
- Максимальная частота входного сигнала50 Гц
- Минимальная ширина импульса10 мс
- Максимальное разрешение счетчика
- Дискретный вывод
- Количество каналов дискретного вывода8
- Диапазон выходных сигналов по напряжению+10 ~ +40 В пост.
- Максимальная нагрузка на канал650 мА
- Защита от короткого замыканияЕсть
- Защита от перегрузкиНет
- Защита от перенапряжения47 В пост.
- Количество каналов дискретного вывода
- Действия THEN/ELSE
- Дискретный ввод (счетчик)Reset
- Дискретный вывод (счетчик)Reset
- Канал дискретного выводаON, OFF, Pulse
- Внутренний регистрПоменять значение
- ТаймерСтарт, Стоп
- Peer-to-PeerDO(On/Off), AO, IR
- СостояниеВключить, Выключить
- EmailОтправить
- CGI-командыОтправить
- СкриптыВыполнить
- Дискретный ввод (счетчик)
- Условия IF
- Канал дискретного вводаВкл, Выкл, Передний фронт, Задний фронт, Переключить
- Дискретный ввод (счетчик)=, >, <, >=, <=, Изменить
- Дискретный вывод (счетчик)=, >, <, >=, <=, Изменить
- Внутренний регистр=, <, >, >=, <=
- Peer-to-PeerDI, AI, DI счетчик, DO счетчик, IR
- ТаймерТаймаут, Не Таймаут
- СостояниеВключить, Выключить
- Канал дискретного ввода
- Функции
- Логические правила IF-THEN-ELSE3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE
- Внутренние регистрыХранение временных переменных и обмен данными по Modbus/TCP
- Правило конфигурации web-сайтаКонфигурирование логики WISE через web-интерфейс
- СкриптыЗадание групп действий THEN/ELSE
- ТаймерыЗадержка / Отсчет
- Удаленные модули Peer-to-PeerУстановка параметров соединения
- Логические правила IF-THEN-ELSE
- Требования к электропитанию
- Рабочее напряжение12 ~ 48 В пост. или 48 В пост. по PoE
- Потребление тока4.3 Вт
- Питание через терминальную клеммуЕсть, 12 ~ 48 В пост.тока
- Питание по PoEЕсть, IEEE 802.3af, Class1
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +80
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала±8 кВ для случайной точки
- Защита EFT (IEC 61000-4-4)±2 кВ для линии питания
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Процессор16-битный CPU
- Сторожевой таймерЕсть
- Процессор
- Размеры и вес
- Габаритные размеры, мм72 x 123 x 35
- Габаритные размеры, мм
- Монтаж
- МонтажНастенныйНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиУстройствоКраткое руководство пользователя
- Комплект поставки
