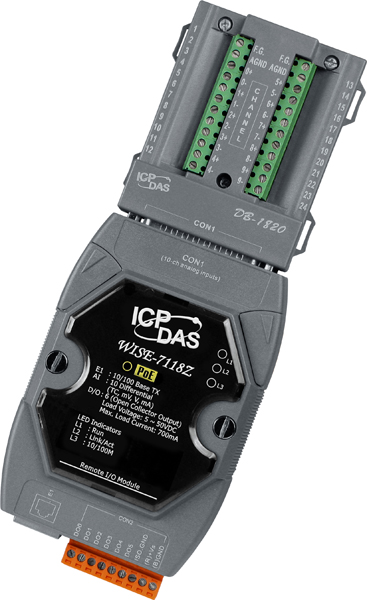

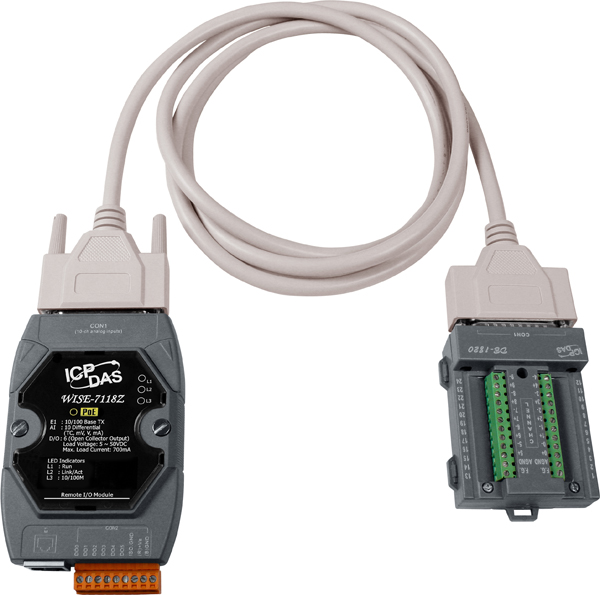

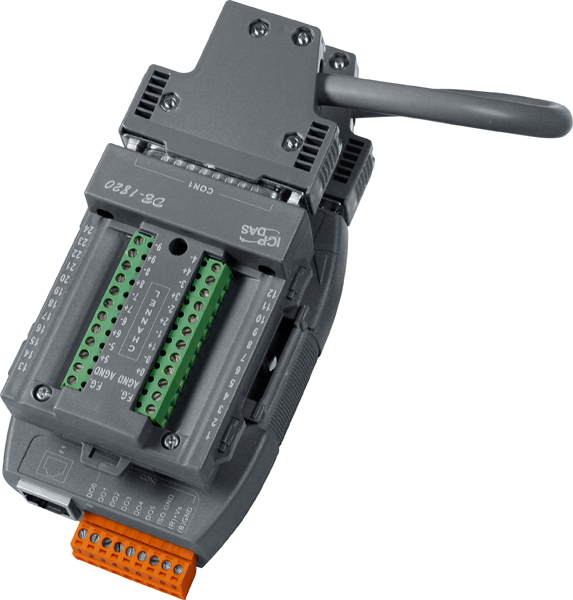

Модуль WISE-7118Z/S
Артикул 6049086
Модуль с 10 каналами ввода с термопары с защитой от перенапряжения и 6 каналами изолированного дискретного вывода, с возможностью питания по PoE (в комплект поставки входит дочерняя плата DN-1820)
464.88$
Все характеристики
- Параметры связи
- Тип интерфейсаPoE
- Порты Ethernet10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X
- Тип интерфейса
- Основные характеристики контроллеров
- Flash-память512 Кб
- Память EEPROM16 Кб
- SRAM512 Kб
- Flash-память
- Интерфейс Modbus
- ПротоколМониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA
- Протокол
- Аналоговый ввод
- Тип каналов аналогового вводаДифференциальные
- Разрешение АЦП16 бит
- Точность АЦП±0.1%
- Диапазон входных сигналов по типу термопарыJ, K, T, E, R, S, B, N, C, L, M, LDIN43710
- Температурный дрейф нуля+/-0.5
- Температурный дрейф шкалы+/-25 ppm/°C
- Входное сопротивление>300 кОм
- Обнаружение обрыва кабеляЕсть
- Индивидуальная настройка каналовЕсть
- Постоянный вывод температурыЕсть
- Стабильное значение температурного вывода для полевых устройствЕсть
- Подавление синфазных помех (Общий режим)150 дБ
- Подавление синфазных помех (Номинальный режим)100 dB
- Защита от перенапряжения240 Vrms
- Тип каналов аналогового ввода
- Дискретный ввод/вывод
- Изоляция ввода/вывода2500 В пост.
- Изоляция ввода/вывода
- Дискретный вывод
- Количество каналов дискретного вывода6
- Максимальная нагрузка на канал700 мА
- Напряжение нагрузки+5 ~ +50 В пост.
- Защита от короткого замыканияЕсть
- Защита от перегрузки1.4 A
- Защита от перенапряжения60 В пост.
- Количество каналов дискретного вывода
- Действия THEN/ELSE
- Дискретный вывод (счетчик)Reset
- Канал дискретного выводаON, OFF, Pulse
- Внутренний регистрПоменять значение
- ТаймерСтарт, Стоп
- Peer-to-PeerDO(On/Off), AO, IR
- СостояниеВключить, Выключить
- EmailОтправить
- CGI-командыОтправить
- СкриптыВыполнить
- Дискретный вывод (счетчик)
- Условия IF
- Канал аналогового ввода=, <, >, >=, <=
- Дискретный вывод (счетчик)=, >, <, >=, <=, Изменить
- Внутренний регистр=, <, >, >=, <=
- Peer-to-PeerDI, AI, DI счетчик, DO счетчик, IR
- ТаймерТаймаут, Не Таймаут
- СостояниеВключить, Выключить
- Канал аналогового ввода
- Функции
- Логические правила IF-THEN-ELSE3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE
- Внутренние регистрыХранение временных переменных и обмен данными по Modbus/TCP
- Правило конфигурации web-сайтаКонфигурирование логики WISE через web-интерфейс
- СкриптыЗадание групп действий THEN/ELSE
- ТаймерыЗадержка / Отсчет
- Удаленные модули Peer-to-PeerУстановка параметров соединения
- Логические правила IF-THEN-ELSE
- Требования к электропитанию
- Рабочее напряжение12 ~ 48 В пост. или 48 В пост. по PoE
- Потребление тока3 Вт
- Питание через терминальную клеммуЕсть, 12 ~ 48 В пост.тока
- Питание по PoEЕсть, IEEE 802.3af, Class1
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +80
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала±8 кВ для случайной точки
- Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Процессор16-битный CPU
- Сторожевой таймерЕсть
- Процессор
- Размеры и вес
- Габаритные размеры, мм72 x 123 x 35
- Габаритные размеры, мм
- Монтаж
- МонтажНастенныйНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиДочерняя платаУстройствоКраткое руководство пользователя
- Комплект поставки
