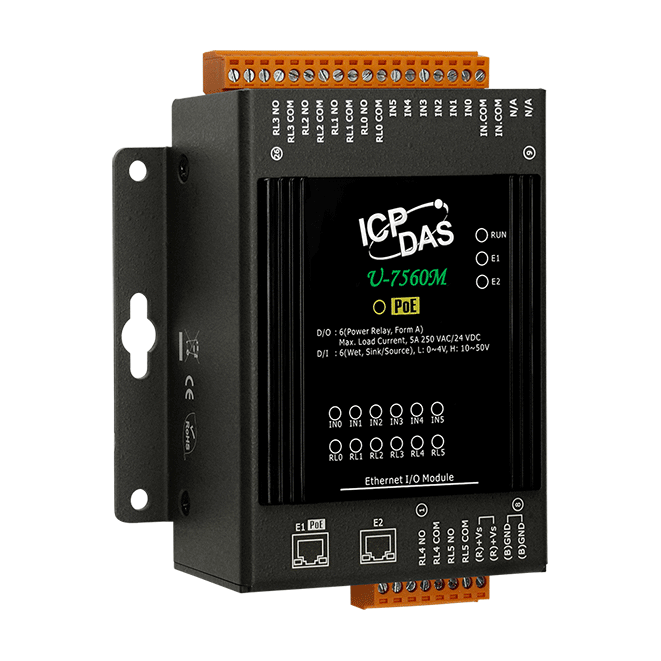

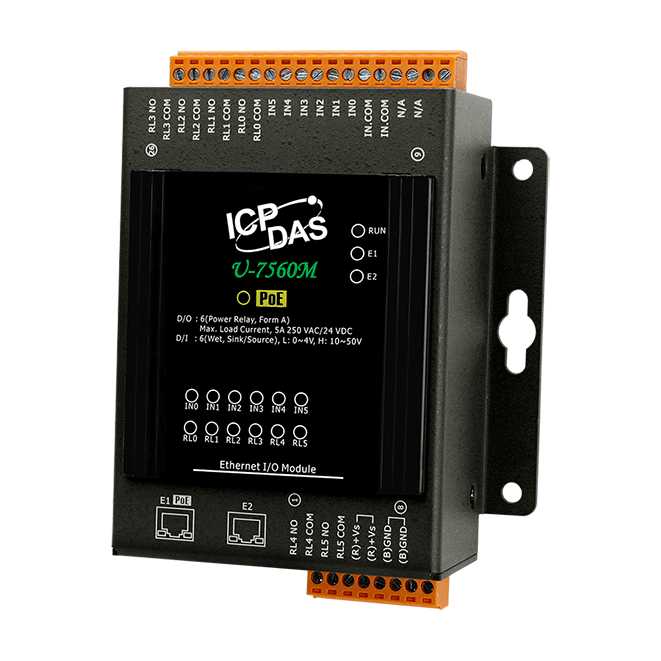

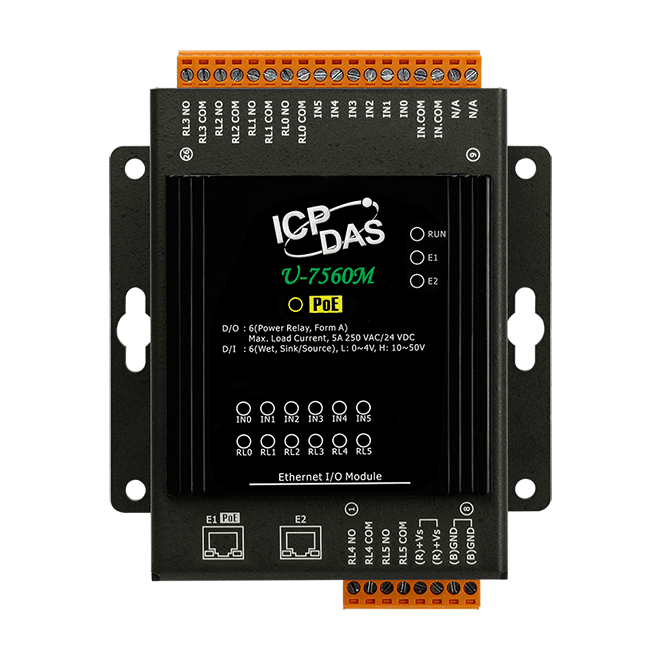

Модуль U-7560M CR
Артикул 6134789
Модуль с 6 каналами дискретного ввода (Мокрый контакт, 10~50 В пост.) и 6 каналами силового релейного вывода, со встроенным 2-портовым Ethernet-коммутатором, протокол OPC UA
Все характеристики
- Функции безопасности
- Функции безопасностиIDФильтр по IP-адресуПароль
- Функции безопасности
- Параметры связи
- Порты Ethernet2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
- Порты PoEЕсть
- Протоколы EthernetКлиент MQTTOPC UA
- Порты Ethernet
- Дискретный ввод
- Количество каналов дискретного ввода6
- Количество каналов дискретного ввода6
- Тип подключения каналов дискретного вводаSink/Source
- Тип каналов дискретного вводаМокрый контакт
- Защита от перенапряжения70 В
- Входное сопротивление10 кОм
- Напряжение в открытом состоянииМокрый контакт: +10 ~ 50 В пост.
- Напряжение в закрытом состоянииМокрый контакт: +4 В пост.макс.
- Эффективная дистанция500 м макс.
- Количество каналов дискретного ввода
- Счетчик
- Максимальное разрешение счетчика32 бита
- Максимальная частота входного сигнала100 Гц
- Минимальная ширина импульса5 мс
- Максимальное разрешение счетчика
- Релейный вывод
- Количество каналов релейного вывода6
- Тип каналов релейного выводаСиловое реле (Form A)
- Нагрузочная способность реле5 А при 250 В перем., 5 А при 24 В пост.
- Время переключения реле10 мс
- Время восстановления5 мс
- Механическая износостойкость20000000 переключений
- Электрическая износостойкость100000 переключений
- Установка безопасного значенияЕсть, настраивается программно
- Установка значения при подаче питанияЕсть, настраивается программно
- Количество каналов релейного вывода
- Светодиодные индикаторы
- Системные индикаторыЕсть
- Индикаторы ввода/выводаЕсть
- Индикаторы Ethernet-портовЕсть
- Системные индикаторы
- Требования к электропитанию
- Потребление тока3.8 Вт
- Защита от неверной полярностиЕсть
- Питание через терминальную клеммуЕсть, 12 ~ 48 В пост.тока
- Питание по PoEЕсть, IEEE 802.3af, Class2
- Потребление тока
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +80
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±8 кВ для случайной точки±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
- Защита от перенапряжения±2 кВ для линии питания
- Изоляция каналов внутренней логики3000 В пост.тока
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Процессор32-битный CPU, 400 МГц
- Сторожевой таймерЕсть
- Процессор
- Программное обеспечение
- Web-интерфейсЕсть
- Встроенный web-серверЕсть
- Возможность парного соединенияЕсть
- Web-интерфейс
- Конструктивные свойства
- Материал корпусаМеталл
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм120 x 97 x 47
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиКраткое руководство пользователяУстройство
- Комплект поставки
