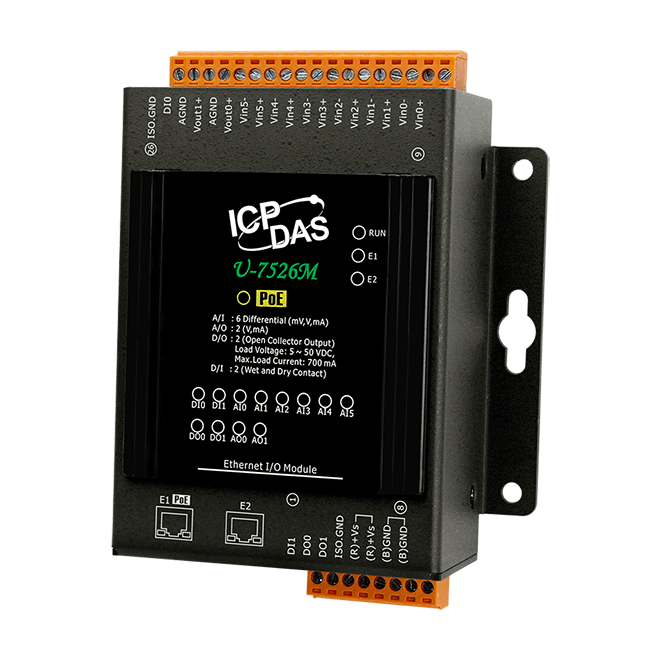

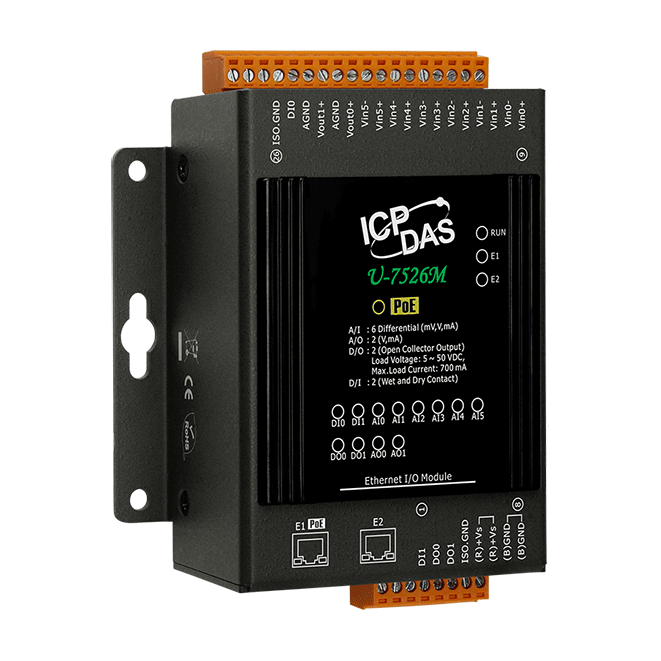

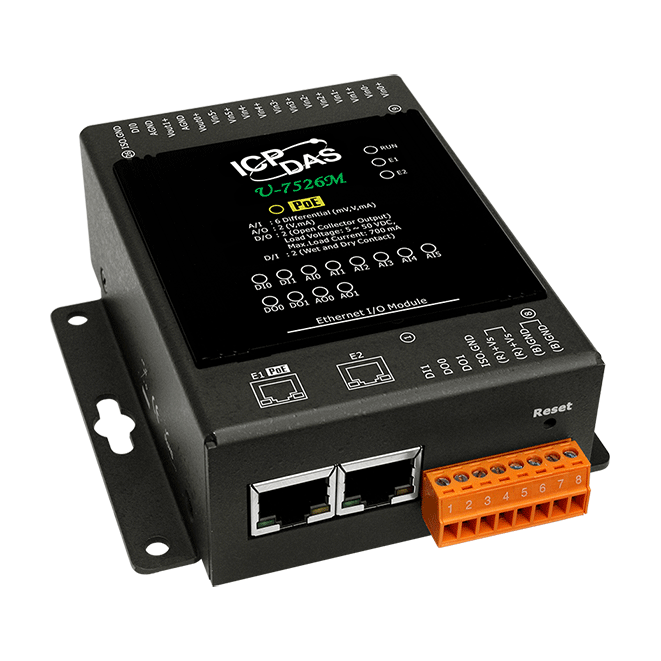

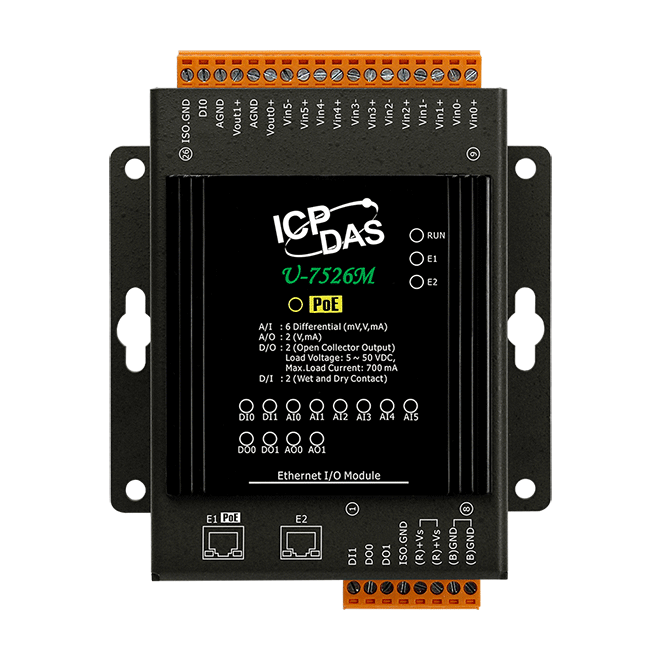

Модуль U-7526M CR

Артикул 6141069

Модуль ввода вывода OPC UA, 2 канала дискретного ввода, 2 канала дискретного вывода, 6 каналов аналогового ввода, 6 каналов аналогового ввода, 2 канала аналогового вывода, 2 порта Ethernet (встроенный коммутатор)

Все характеристики

Параметры связи
- Порты Ethernet
  2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
- Порты PoE
  Есть
- Протоколы Ethernet
  Сервер OPC UA
  Клиент MQTT

Дискретный ввод
- Количество каналов дискретного ввода
  8
- Тип каналов дискретного ввода
  Сухой контакт (Source), Влажный контакт (Sink/Source)
- Напряжение лог. 1
  Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост.
- Напряжение лог. 0
  Сухой контакт: открытый; Влажный контакт: +4 В пост. макс.
- Защита от перенапряжения
  +70 В пост.
- Входное сопротивление
  10 кОм
- Эффективная дистанция
  500 м макс.

Счетчик
- Максимальное разрешение счетчика
  16 бит
- Максимальная частота входного сигнала
  50 Гц
- Минимальная ширина импульса
  10 мс

Дискретный вывод
- Количество каналов дискретного вывода
  8
- Тип каналов дискретного вывода
  Открытый коллектор, Source
- Максимальная нагрузка на канал
  650 мА
- Напряжение нагрузки
  +10 ~ 40 В пост.
- Защита от короткого замыкания
  Есть
- Защита от перенапряжения
  47 В пост.

Светодиодные индикаторы
- Светодиодные индикаторы
  Питание PoE, Система запущена, Ethernet Link/Act, 16 индикаторов ввода/вывода

Требования к электропитанию
- Рабочее напряжение
  12 ~48 В пост. или PoE
- Защита от неверной полярности
  Есть
- Питание по PoE
  Есть, IEEE 802.3af, Class1
- Максимальная потребляемая мощность
  3.7 Вт

Условия эксплуатации
- Рабочая температура, °C
  -25 ~ +75
- Температура хранения, °C
  -30 ~ +80
- Рабочая влажность, %
  10 ~ 90, без образования конденсата

Защита
- Напряжение изоляции, В
  2500
- Защита ESD (IEC 61000-4-2)
  ±4 кВ для каждого канала
  ±8 кВ для случайной точки
- Защита EFT (IEC 61000-4-4)
  ±2 кВ для линии питания
- Защита от выброса напряжения (IEC 61000-4-5)
  ±2 кВ для линии питания

Системные характеристики
- Процессор
  32-битный CPU, 400 МГц
- Сервер OPC UA
  OPC Unified Architecture: 1.02; Политики безопасности: Basic128Rsa15, Basic256
- Клиент MQTT
  MQTT Ver. 3.1.1.; TLS Ver. 1.2

Размеры и вес
- Габаритные размеры, мм
  97 x 120 x 42

Монтаж
- Монтаж
  Настенный

Комплект поставки
- Комплект поставки
  Устройство
  Краткое руководство пользователя
