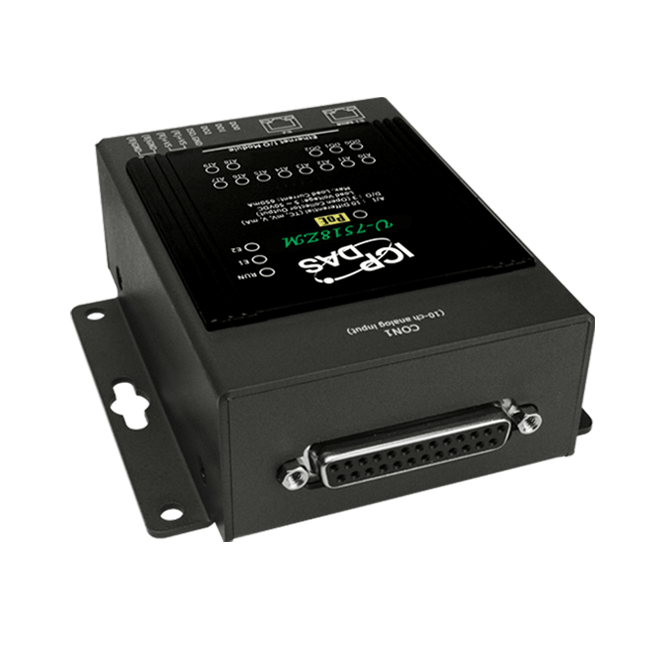

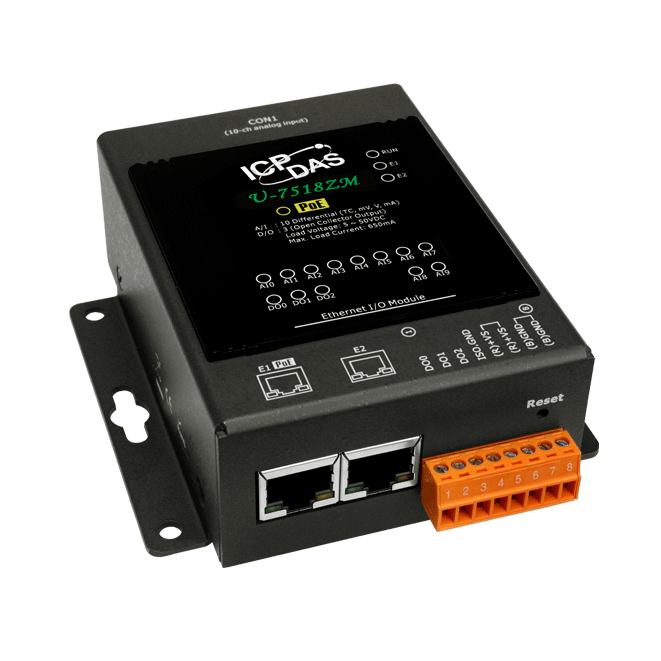

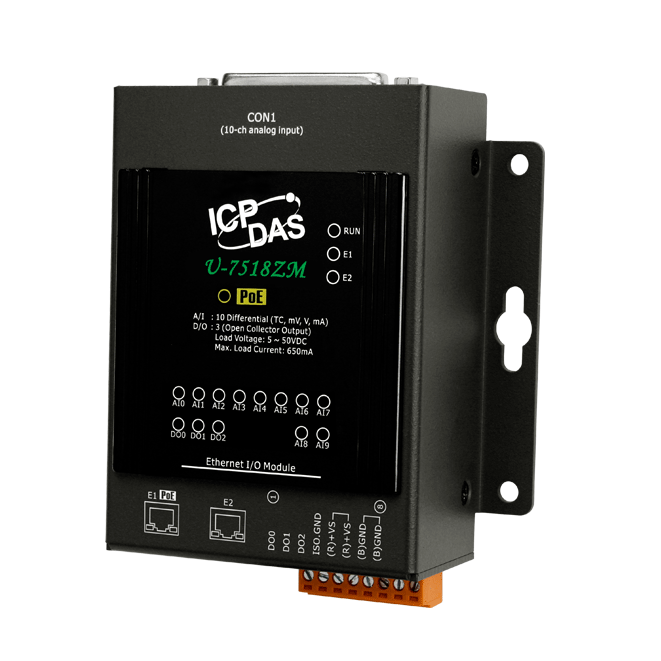

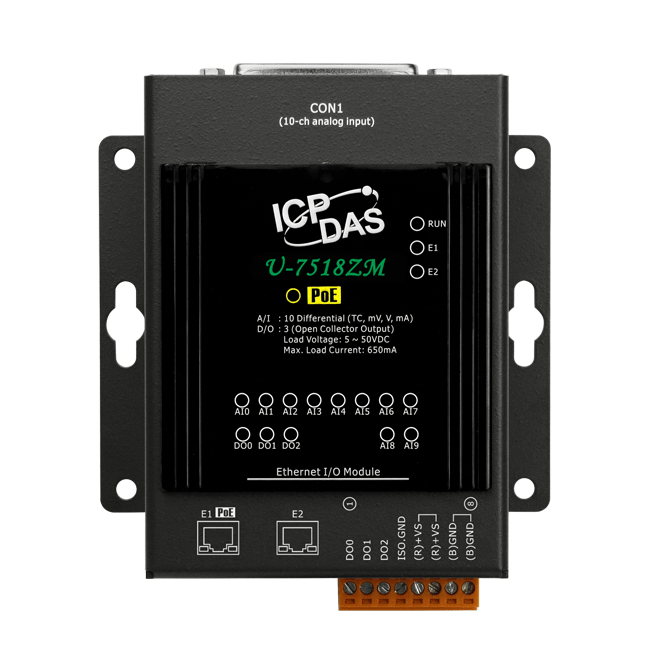

Модуль U-7518ZM/S
Артикул 6159362
Модуль с 10 каналами аналогового ввода или сигнала с термопары и 3 каналами дискретного вывода (Sink, 5~50 В пост.), со встроенным 2-портовым Ethernet-коммутатором, в комплект поставки входит DB-1820, протокол OPC UA
632.40$
Все характеристики
- Функции безопасности
- Функции безопасностиПарольIDФильтр по IP-адресу
- Функции безопасности
- Параметры связи
- Порты Ethernet2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
- Порты PoEЕсть
- Протоколы EthernetКлиент MQTTOPC UA
- Порты Ethernet
- Аналоговый ввод
- Количество каналов АЦП10
- Тип каналов аналогового вводаДифференциальные
- Разрешение АЦП16 бит
- Точность АЦП±0.1% или лучше
- Частота дискретизации10 Гц (общая)
- Диапазон входных сигналов по напряжению±1 В±500 мВ±2.5 В±100 мВ±50 мВ±15 мВ
- Диапазон входных сигналов по типу термопарыJ, K, T, E, R, S, B, N, C, L, M, LDIN43710
- Диапазон входных сигналов по току±20 мА0 ~ 20 мА4 ~ 20 мАТребуется внешний резистор 125 Ом
- Температурный дрейф нуля±0.5 мкВ/°C
- Температурный дрейф шкалы±25 ppm/°C
- Входное сопротивление>300 кОм
- Обнаружение обрыва кабеляЕсть
- Индивидуальная настройка каналовЕсть
- Постоянный вывод температурыЕсть
- Стабильное значение температурного вывода для полевых устройствЕсть
- Подавление синфазных помех (Общий режим)150 дБ
- Подавление синфазных помех (Номинальный режим)100 дБ
- Изоляция виртуальных каналовЕсть, 400 В пост.тока
- Защита от перенапряжения240 Vrms
- Количество каналов АЦП
- Дискретный вывод
- Количество каналов дискретного вывода3
- Количество каналов дискретного вывода3
- Тип каналов дискретного выводаОткрытый коллектор
- Тип подключения каналов дискретного выводаSink
- Максимальная нагрузка на канал700 мА
- Напряжение нагрузки+5 ~ +50 В пост.
- Установка значения при подаче питанияЕсть, настраивается программно
- Установка безопасного значенияЕсть, настраивается программно
- Защита от короткого замыканияЕсть
- Защита от перегрузки1.4 A
- Защита от перенапряжения60 В пост.
- Количество каналов дискретного вывода
- Светодиодные индикаторы
- Системные индикаторыЕсть
- Индикаторы ввода/выводаЕсть
- Индикаторы Ethernet-портовЕсть
- Системные индикаторы
- Требования к электропитанию
- Потребление тока3.3 Вт
- Защита от неверной полярностиЕсть
- Питание через терминальную клеммуЕсть, 12 ~ 48 В пост.тока
- Питание по PoEЕсть, IEEE 802.3af, Class2
- Потребление тока
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +80
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала±8 кВ для случайной точки
- Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
- Изоляция каналов внутренней логики2500 В пост.тока
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Процессор32-битный CPU, 400 МГц
- Сторожевой таймерЕсть
- Процессор
- Программное обеспечение
- Web-интерфейсЕсть
- Встроенный web-серверЕсть
- Возможность парного соединенияЕсть
- Web-интерфейс
- Конструктивные свойства
- Материал корпусаМеталл
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм120 x 97 x 47
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки

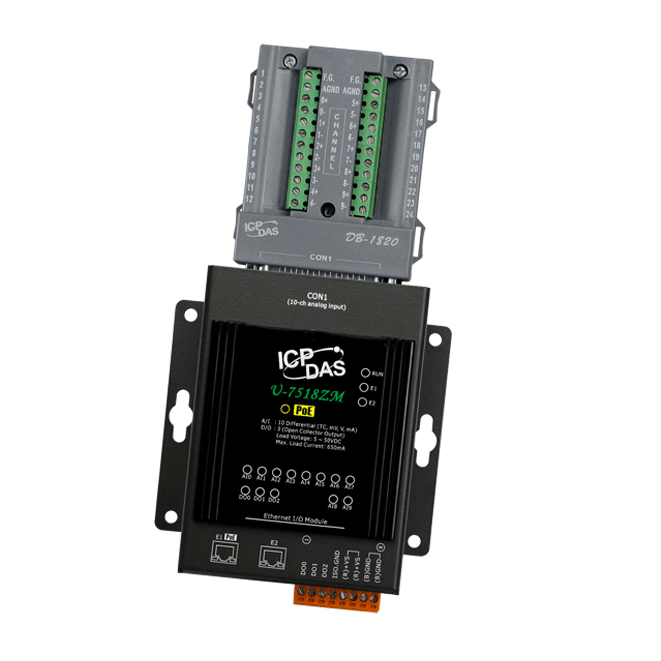

- Комплект поставкиУстройствоКраткое руководство пользователяDB-1820
- Комплект поставки
