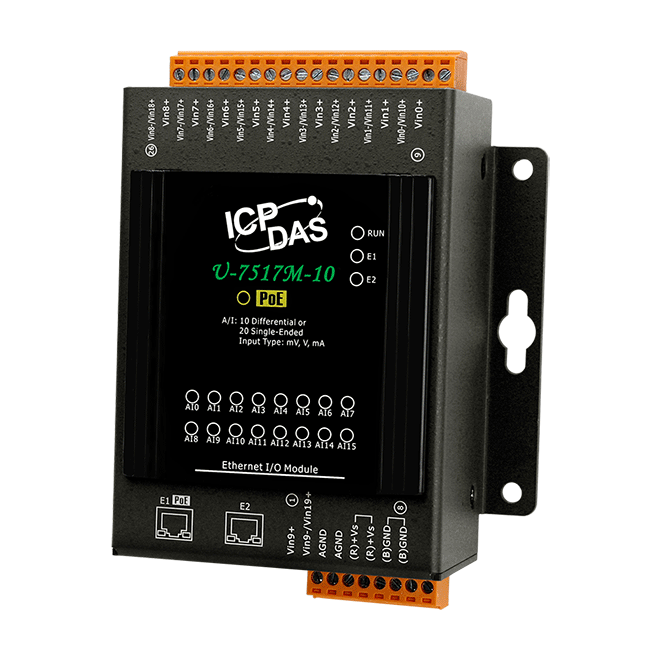

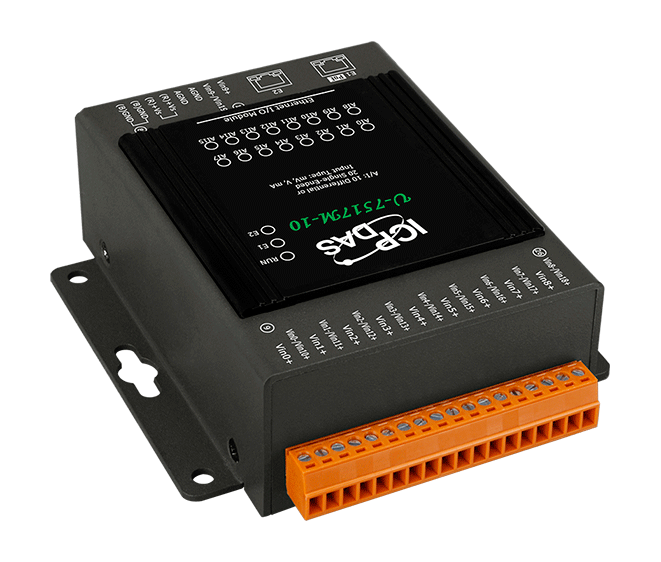

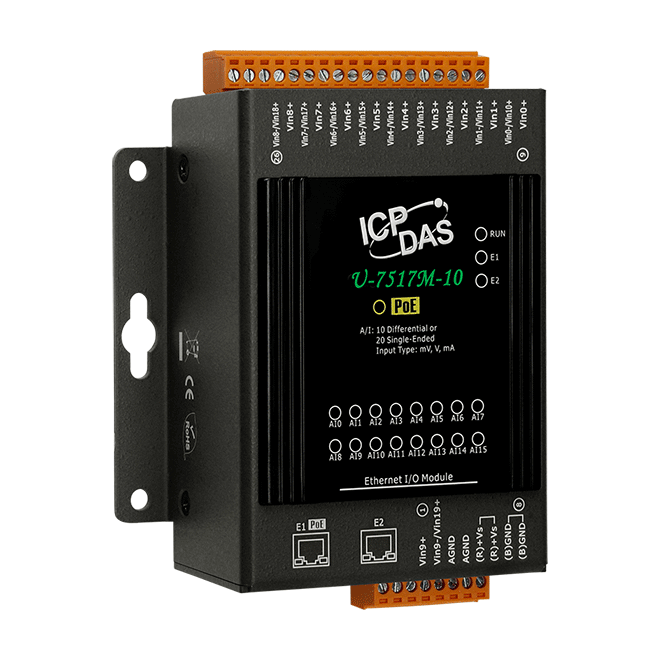

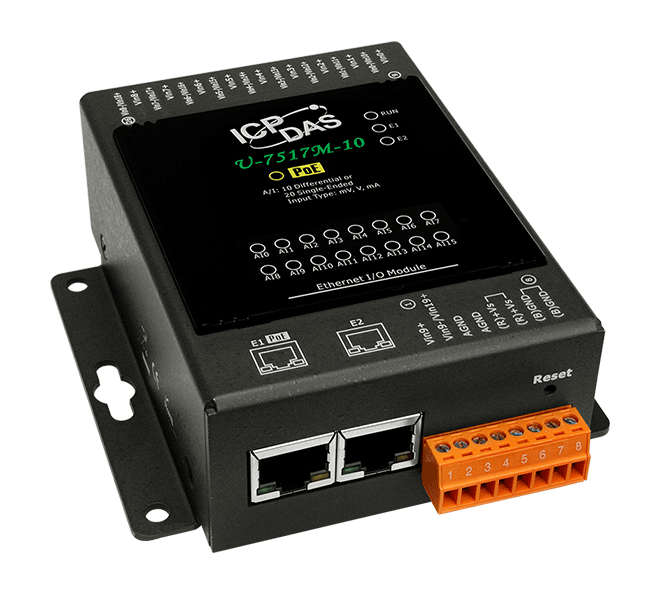

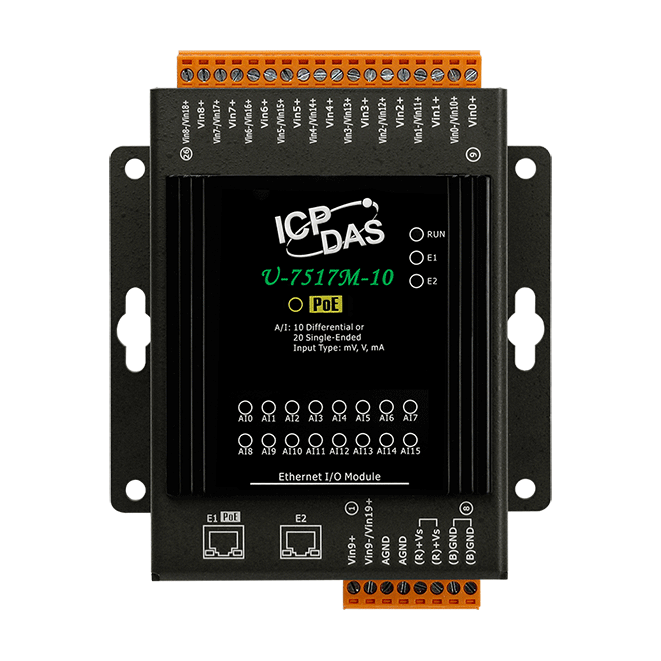

Модуль U-7517M-10
Артикул 6152663
Модуль с 10/20 каналами аналогового ввода (напряжение/ток выбирается перемычкой), со встроенным 2-портовым Ethernet-коммутатором, протокол OPC UA
609.90$
Все характеристики
- Функции безопасности
- Функции безопасностиФильтр по IP-адресуПарольID
- Функции безопасности
- Параметры связи
- Порты Ethernet2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
- Порты PoEЕсть
- Протоколы EthernetКлиент MQTTOPC UA
- Порты Ethernet
- Аналоговый ввод
- Количество каналов АЦП10/20
- Тип каналов аналогового ввода10 дифференциальных или 20 потенциальных (выбирается программно)
- Разрешение АЦП16 бит
- Точность АЦПОбычный режим: ±0.1%Ускоренный режим: ±0.5% или лучше
- Частота дискретизацииОбычный режим: 10 Гц (общая), Ускоренный режим: 50 Гц (общая)
- Диапазон входных сигналов по напряжению±500 мВ±5 В±10 В±1 В±150 мВ
- Диапазон входных сигналов по току±20 мА0 ~ 20 мА4 ~ 20 мАВыбирается джампером
- Температурный дрейф нуля±20 мкВ/°C
- Температурный дрейф шкалы±25 ppm/°C
- Входное сопротивлениеПо току: 125 ОмПо напряжению: 2 МОм (дифференциальные), 1 МОм (ассиметричные)
- Обнаружение обрыва кабеляЕсть, для +4 ~ +20 мА
- Индивидуальная настройка каналовЕсть
- Подавление синфазных помех (Общий режим)86 дБ
- Подавление синфазных помех (Номинальный режим)100 дБ
- Изоляция виртуальных каналовЕсть, 400 В пост.тока
- Защита по токуЕсть, 50 мА при 110 В пост.
- Защита от перенапряженияДифференциальное подключение: 240 Vrms, Ассиметричное подключение: 150 Vrms
- Общая защита от перенапряжения±200 В пост.тока
- Количество каналов АЦП
- Светодиодные индикаторы
- Системные индикаторыЕсть
- Индикаторы ввода/выводаЕсть
- Индикаторы Ethernet-портовЕсть
- Системные индикаторы
- Требования к электропитанию
- Потребление тока3.8 Вт
- Защита от неверной полярностиЕсть
- Питание через терминальную клеммуЕсть, 10 ~ 48 В пост.тока
- Питание по PoEЕсть, IEEE 802.3af, Class2
- Потребление тока
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +80
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±8 кВ для случайной точки±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±2 кВ для линии питания
- Защита от перенапряжения±2 кВ для линии питания
- Изоляция каналов внутренней логики2500 В пост.тока
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Процессор32-битный CPU, 400 МГц
- Сторожевой таймерЕсть
- Процессор
- Программное обеспечение
- Web-интерфейсЕсть
- Встроенный web-серверЕсть
- Возможность парного соединенияЕсть
- Web-интерфейс
- Конструктивные свойства
- Материал корпусаМеталл
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм120 x 97 x 47
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиУстройствоКраткое руководство пользователя
- Комплект поставки
