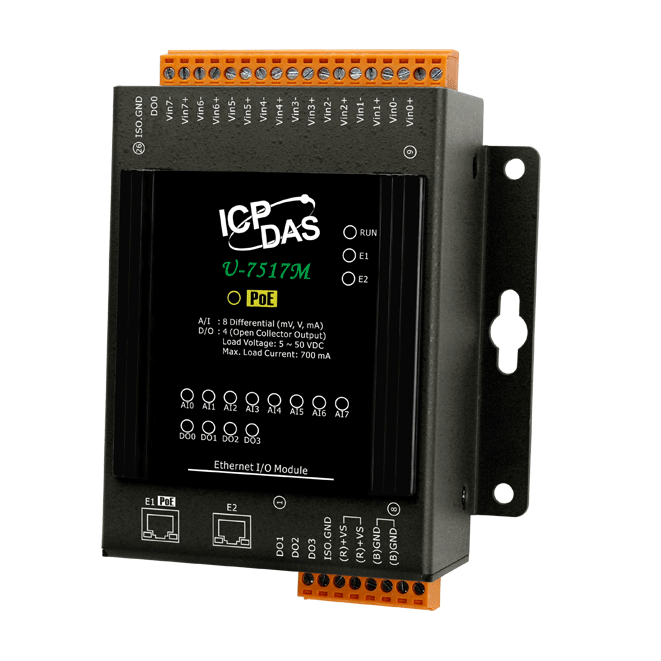

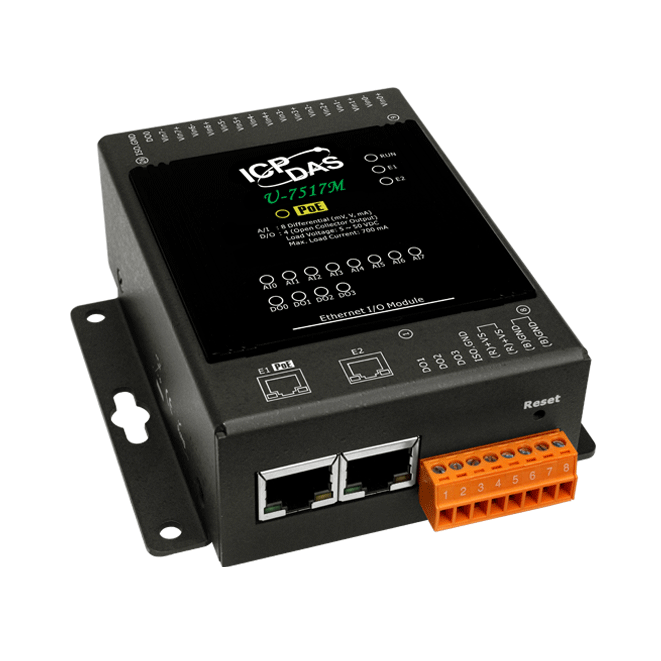

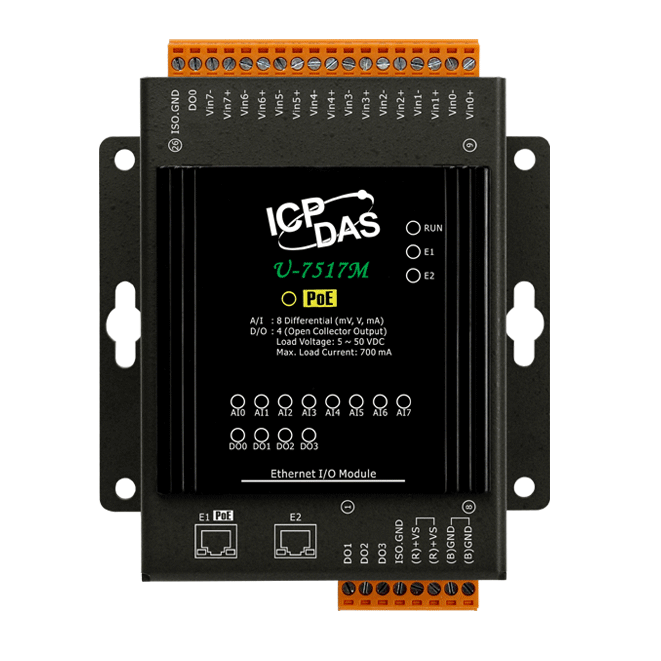

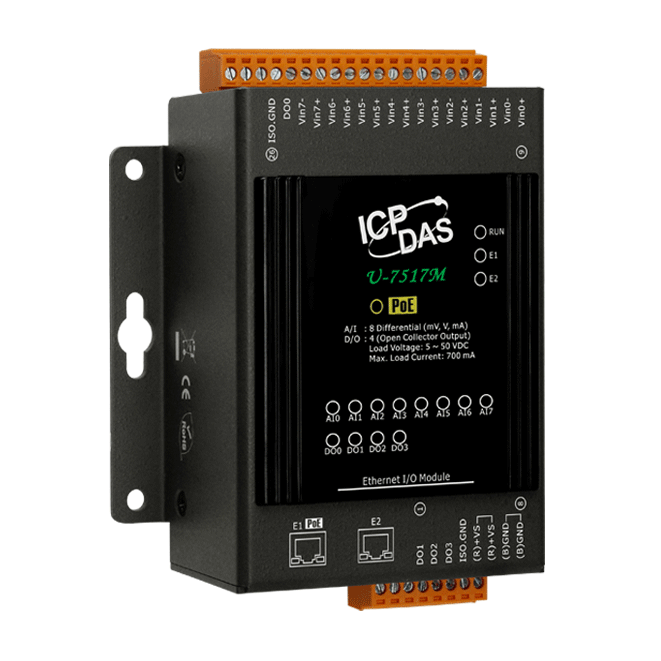

Модуль U-7517M CR
Артикул 6159360
Модуль с 8 каналами аналогового ввода (напряжение/ток выбирается перемычкой) и 4 каналами дискретного вывода (Sink, 5~50 В пост.), со встроенным 2-портовым Ethernet-коммутатором, протокол OPC UA
582.48$
Все характеристики
- Функции безопасности
- Функции безопасностиIDФильтр по IP-адресуПароль
- Функции безопасности
- Параметры связи
- Порты Ethernet2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
- Порты PoEЕсть
- Протоколы EthernetOPC UAКлиент MQTT
- Порты Ethernet
- Аналоговый ввод
- Количество каналов АЦП8
- Тип каналов аналогового вводаДифференциальные
- Разрешение АЦП16 бит
- Точность АЦПОбычный режим: ±0.1%Ускоренный режим: ±0.5% или лучше
- Частота дискретизацииОбычный режим: 10 Гц (общая), Ускоренный режим: 50 Гц (общая)
- Диапазон входных сигналов по напряжению±5 В±10 В±1 В±150 мВ±500 мВ
- Диапазон входных сигналов по токуВыбирается джампером0 ~ 20 мА4 ~ 20 мА±20 мА
- Температурный дрейф нуля±20 мкВ/°C
- Температурный дрейф шкалы±25 ppm/°C
- Входное сопротивлениеПо напряжению: 2 МОмПо току: 125 Ом
- Обнаружение обрыва кабеляЕсть, для +4 ~ +20 мА
- Индивидуальная настройка каналовЕсть
- Подавление синфазных помех (Общий режим)86 дБ
- Подавление синфазных помех (Номинальный режим)100 дБ
- Изоляция виртуальных каналовЕсть, 400 В пост.тока
- Защита по токуЕсть, 50 мА при 110 В пост.
- Защита от перенапряжения240 Vrms
- Общая защита от перенапряжения±200 В пост.тока
- Количество каналов АЦП
- Дискретный вывод
- Количество каналов дискретного вывода4
- Количество каналов дискретного вывода4
- Тип каналов дискретного выводаОткрытый коллектор
- Тип подключения каналов дискретного выводаSink
- Максимальная нагрузка на канал700 мА
- Напряжение нагрузки+5 ~ +50 В пост.
- Установка значения при подаче питанияЕсть, настраивается программно
- Установка безопасного значенияЕсть, настраивается программно
- Защита от короткого замыканияЕсть
- Защита от перегрузки1.4 A
- Защита от перенапряжения60 В пост.
- Количество каналов дискретного вывода
- Светодиодные индикаторы
- Системные индикаторыЕсть
- Индикаторы ввода/выводаЕсть
- Индикаторы Ethernet-портовЕсть
- Системные индикаторы
- Требования к электропитанию
- Потребление тока4.4 Вт
- Защита от неверной полярностиЕсть
- Питание через терминальную клеммуЕсть, 12 ~ 48 В пост.тока
- Питание по PoEЕсть, IEEE 802.3af, Class2
- Потребление тока
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +80
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±8 кВ для случайной точки±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±2 кВ для линии питания
- Защита от перенапряжения±2 кВ для линии питания
- Изоляция каналов внутренней логики2500 В пост.тока
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Процессор32-битный CPU, 400 МГц
- Сторожевой таймерЕсть
- Процессор
- Программное обеспечение
- Web-интерфейсЕсть
- Встроенный web-серверЕсть
- Возможность парного соединенияЕсть
- Web-интерфейс
- Конструктивные свойства
- Материал корпусаМеталл
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм120 x 97 x 47
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиУстройствоКраткое руководство пользователя
- Комплект поставки
