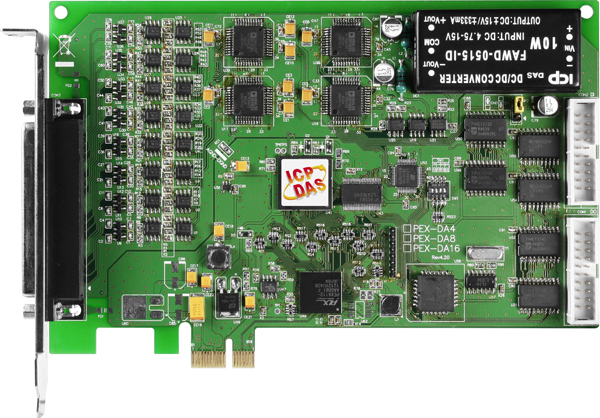

Плата PEX-DA8 CR
Артикул 6099289
Плата PCI Express с 8 каналами AO, 16 DI, 16 DO
605.88$
Все характеристики
- Основные характеристики плат
- Тип компьютерной шиныPCI Express
- Тип компьютерной шины
- Аналоговый вывод
- Диапазон выходных сигналов по току0 ~ 20 мА
- Точность ЦАП±0.04% при 25°C, ±10 В
- Скорость изменения выходного сигнала0.71 В/мкс
- Диапазон выходных сигналов по току
- Дискретный ввод
- Количество каналов дискретного ввода16
- Количество каналов дискретного ввода16
- Напряжение лог. 12 В мин.
- Напряжение лог. 00.8 В макс.
- Частота отклика200 кГц
- Количество каналов дискретного ввода
- Дискретный вывод
- Количество каналов дискретного вывода16
- Количество каналов дискретного вывода16
- Напряжение лог. 00.1 В макс.
- Напряжение лог. 14.4 В мин.
- Нагрузочная способность выходовSink: 6 мА при 0.33 В; Source: 6 мА при 4.77 В
- Частота отклика200 кГц
- Количество каналов дискретного вывода
- Требования к электропитанию
- Потребление тока400 мА при +12 В
- Потребление тока
- Условия эксплуатации
- Рабочая температура, °C0 ~ +60
- Температура хранения, °C-20 ~ +70
- Рабочая влажность, %5 ~ 85, без образования конденсата
- Рабочая температура, °C
- Размеры и вес
- Габаритные размеры, мм172.6 x 116.4
- Габаритные размеры, мм
- Монтаж
- МонтажВ компьютер
- Монтаж
- Комплект поставки
- Комплект поставкиУстройствоCA-4002Краткое руководство пользователя
- Комплект поставки
Документация и ПО
Datasheet (англ.): скачать (0,9 Мб)
Руководство по быстрой установке (англ.): скачать (0,9 Мб)
Руководство по аппаратной части (англ.): скачать (2 Мб)
Руководство по программной части (англ.): скачать (0,3 Мб)
Назначение контактов (англ.) скачать (0,3 Мб)
Комплект разработчика драйвера UniDAQ/SDK (англ.): скачать (26 Мб)
- Windows XP/2003/2008/7/8/10 (32/64 бита)
Классический драйвер для PIO-DA (англ.): скачать (5 Мб)
- Windows XP/2003/2008/7/8/10 (32 бита)
Набор программ для LabVIEW версии 5.1-8.2 (англ.): скачать (0,9 Мб)
- Windows 98/NT/2000/XP
Набор программ для LabVIEW версии 8.5 и более поздних (англ.): скачать (0,5 Мб)
- Windows XP/2003/2008/7/8/10 (32 бита)
Библиотека программ DOS скачать (0,1 Кб)
Драйвер Linux для плат PIO/PISO (англ.): скачать (0,9 Мб)
- Linux Kernel 2.4.X/2.6.X-4.8.X
