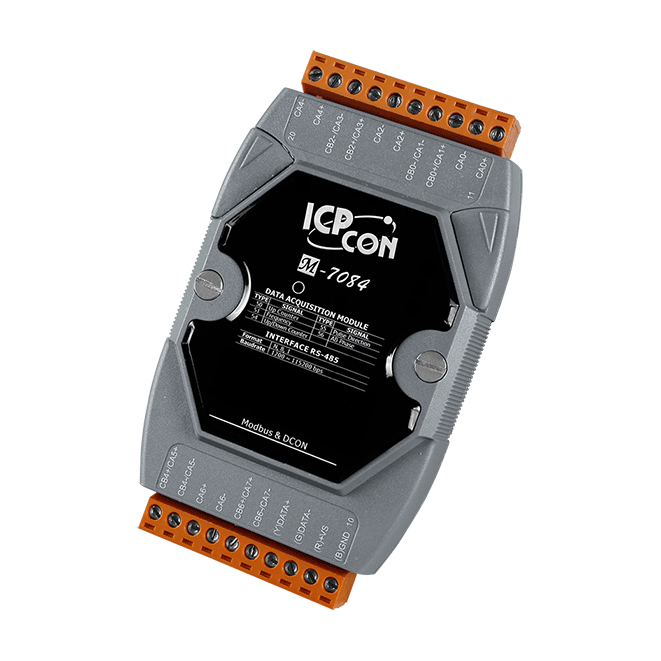

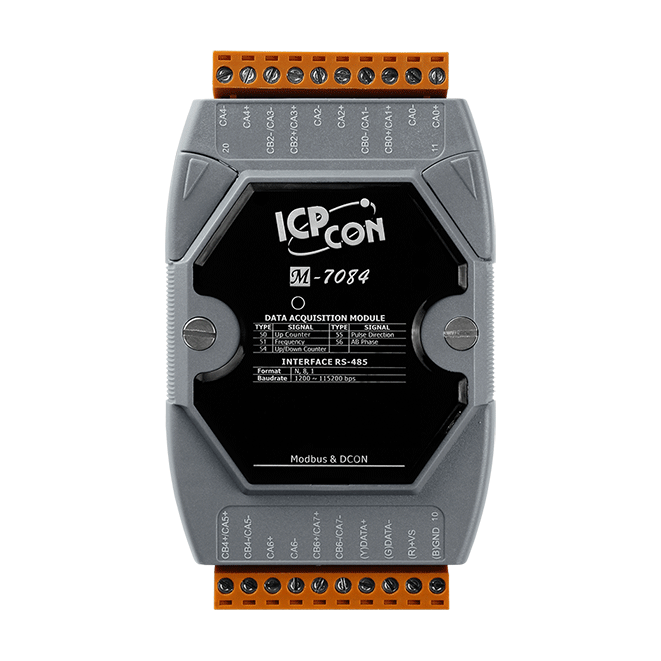

Модуль M-7084-G
Артикул 6163372
Модуль с 4/8 каналами энкодера/счетчика/частотомера, протокол Modbus RTU
244.26$
Все характеристики
- Параметры последовательной связи
- ИнтерфейсRS-485
- Протоколы последовательной связиModbus RTUDCON
- Скорость передачи данных, бит/с1200 ~ 115200
- Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
- Интерфейс
- Энкодер/Частотомер/Счетчик
- Количество каналов Энкодер/Частотомер/Счетчик4/8
- Режим счетчикаСчет вверх или счет вверх/вниз
- Режим частотомераЕсть
- Режим энкодераCW/CCW, Dir/Pulse, фазы AB
- Тип каналовПриемник
- Тип счетчика8-и канальный инкрементный счетчик4 фазовых канала A/B (квадратурный счетчик)4-х канальный Dir/Pulse счетчик (двунаправленный)8 каналов частотных4-х канальный инкрементный/дикрементный счетчик (CW/CCW)
- Разрешение счетчика/энкодера, бит32
- Точность воспроизведения частоты1 Гц~200 кГц = ±0.025%, 200 кГц~1 МГц =±0.1% частоты входного сигнала
- Максимальная частота счета200 кГц при 3.5 ~ 10 В пост., 150 кГц при 10 ~ 30 В пост.
- Напряжение в закрытом состоянии+1 В пост.тока макс.
- Напряжение в открытом состоянии+3.5 ~ 30 В пост.тока
- Программируемый фильтр1 ~ 32767 мс
- Индивидуальная настройка каналовЕсть
- Поддержка аварийного питанияЕсть
- Количество каналов Энкодер/Частотомер/Счетчик
- Светодиодные индикаторы
- Системные индикаторы1 индикатор Питание/Передача данных
- Системные индикаторы
- Требования к электропитанию
- Рабочее напряжение10 ~ 30 В пост.тока
- Потребление тока1.32 Вт
- Защита от неверной полярностиЕсть
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +85
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
- Защита от перенапряжения±3 кВ для линии питания
- Изоляция каналов внутренней логики3000 В пост.тока
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Сторожевой таймерЕсть
- Сторожевой таймер
- Конструктивные свойства
- Материал корпусаПластик
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм123 x 72 x 35
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиКраткое руководство пользователяУстройство
- Комплект поставки
Документация и ПО
Datasheet (англ.): скачать (0.3 Мб)
Быстрый старт (англ.): скачать (2.4 Мб)
Подробное руководство пользователя I-7000/M-7000 (англ.): скачать (18.0 Мб)
Руководство по аппаратной части (англ.): скачать (1.29 Мб)
Таблица Modbus адресов (англ.): скачать (1.38 Мб)
Руководство пользователя DCON Utility Pro (англ.): скачать (3.09 Мб)
Быстрый старт Modbus Mater Tool (англ.): скачать (0.02 Мб)
