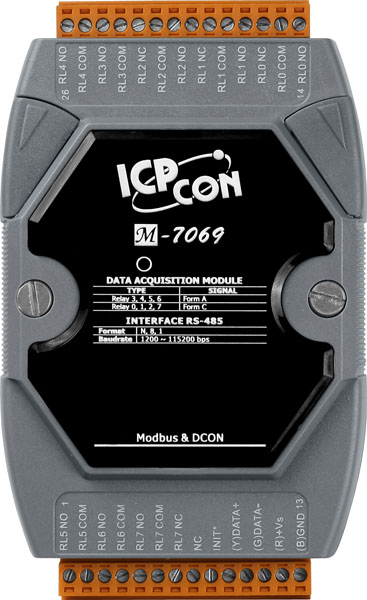

Модуль M-7069 CR
Артикул 6084416
Модуль с 8 каналами силового релейного вывода (Form A x 4, Form C x 4), протокол Modbus RTU
196.74$
Все характеристики
- Параметры последовательной связи
- ИнтерфейсRS-485
- Протоколы последовательной связиModbus RTUDCON
- Скорость передачи данных, бит/с1200 ~ 115200
- Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
- Интерфейс
- Релейный вывод
- Количество каналов релейного вывода8
- Тип каналов релейного выводаСиловое реле (Form A × 4, Form C × 4)
- Нагрузочная способность релеForm C: 5 А при 250 В перем., 5 А при 30 В пост.; Form A: 6 А @ 35 В пост.; 6 А @ 240 В пер.
- Время переключения реле5 мс
- Время восстановления1 мс
- Механическая износостойкостьForm C: 15000000 переключений, Form A: 30000000 переключений
- Электрическая износостойкость100000 переключений
- Установка безопасного значенияЕсть, настраивается программно
- Установка значения при подаче питанияЕсть, настраивается программно
- Количество каналов релейного вывода
- Светодиодные индикаторы
- Системные индикаторы1 индикатор Питание/Передача данных
- Системные индикаторы
- Требования к электропитанию
- Рабочее напряжение10 ~ 30 В пост.тока
- Потребление тока2.1 Вт
- Защита от неверной полярностиЕсть
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-40 ~ +85
- Рабочая влажность, %10 ~ 95, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±8 кВ для случайной точки±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±2 кВ для порта RS-485±4 кВ для каждого канала и линии питания
- Защита от перенапряжения±3 кВ для линии питания
- Изоляция каналов внутренней логики3750 В пост.тока
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Сторожевой таймерЕсть
- Сторожевой таймер
- Конструктивные свойства
- Материал корпусаПластик
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм123 x 72 x 35
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиКраткое руководство пользователяУстройство
- Комплект поставки
Документация и ПО
Datasheet (англ.): скачать (0.3 Мб)
Быстрый старт (англ.): скачать (2.4 Мб)
Подробное руководство пользователя I-7000/M-7000 (англ.): скачать (18.0 Мб)
Руководство по аппаратной части (англ.): скачать (6.45 Мб)
Таблица Modbus адресов (англ.): скачать (1.38 Мб)
Руководство пользователя DCON Utility Pro (англ.): скачать (3.09 Мб)
Быстрый старт Modbus Mater Tool (англ.): скачать (0.02 Мб)
