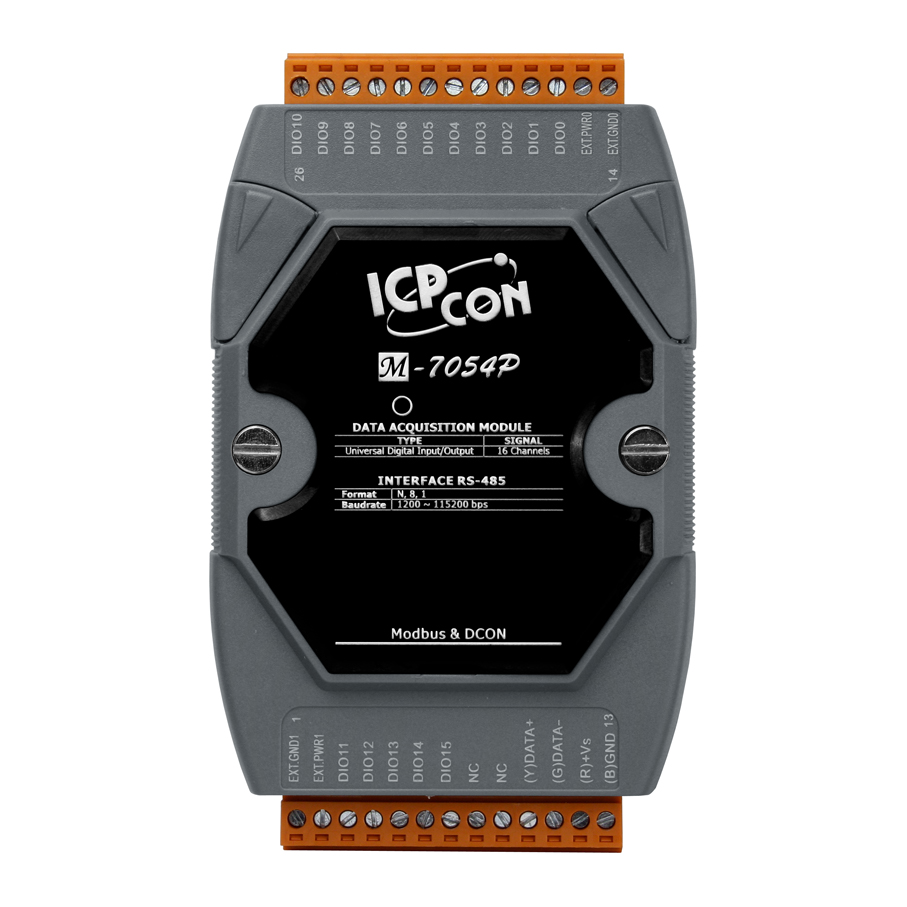

Модуль M-7054P-G CR
Артикул 6109274
Модуль с 16 каналами изолированного универсального дискретного ввода/вывода (DI: Сухой контакт, Source, DO: Sink, 5~50 В пост., 500 мА), протокол Modbus RTU
186.60$
Все характеристики
- Параметры последовательной связи
- ИнтерфейсRS-485
- Протоколы последовательной связиModbus RTUDCON
- Скорость передачи данных, бит/с1200 ~ 115200
- Формат данных(N, 8, 1)
- Интерфейс
- Дискретный ввод/вывод
- Количество каналов дискретного ввода/вывода16 изолированных универсальных каналов (настройка с помощью соединения проводов)
- Количество каналов дискретного ввода/вывода
- Дискретный ввод
- Тип подключения каналов дискретного вводаSource
- Тип каналов дискретного вводаСухой контакт
- Защита от перенапряжения±60 В пост.
- Напряжение в открытом состоянииСухой контакт: Замкнут на GND
- Напряжение в закрытом состоянииСухой контакт: Открытый
- Тип подключения каналов дискретного ввода
- Счетчик
- Максимальное разрешение счетчика16 бит
- Максимальная частота входного сигнала100 Гц
- Минимальная ширина импульса10 мс
- Максимальное разрешение счетчика
- Дискретный вывод
- Тип каналов дискретного выводаОткрытый коллектор
- Тип подключения каналов дискретного выводаSink
- Максимальная нагрузка на канал500 мА
- Напряжение нагрузки+5 ~ +50 В пост.
- Установка значения при подаче питанияЕсть, настраивается программно
- Установка безопасного значенияЕсть, настраивается программно
- Защита от короткого замыканияЕсть
- Защита от перегрузкиЕсть
- Защита от перенапряжения60 В пост.
- Тип каналов дискретного вывода
- Светодиодные индикаторы
- Системные индикаторы1 индикатор Питание/Передача данных
- Системные индикаторы
- Требования к электропитанию
- Рабочее напряжение10 ~ 30 В пост.тока
- Потребление тока1.2 Вт
- Защита от неверной полярностиЕсть
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-40 ~ +85
- Рабочая влажность, %10 ~ 95, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±16 кВ для случайной точки±8 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
- Защита от перенапряжения±3 кВ для линии питания
- Изоляция каналов внутренней логики3750 В пост.тока
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Сторожевой таймерЕсть
- Сторожевой таймер
- Конструктивные свойства
- Материал корпусаПластик
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм123 x 72 x 35
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиУстройствоКраткое руководство пользователя
- Комплект поставки
Документация и ПО
Datasheet (англ.): скачать (0.3 Мб)
Быстрый старт (англ.): скачать (2.4 Мб)
Подробное руководство пользователя I-7000/M-7000 (англ.): скачать (18.0 Мб)
Руководство по аппаратной части (англ.): скачать (6.45 Мб)
Таблица Modbus адресов (англ.): скачать (1.38 Мб)
Руководство пользователя DCON Utility Pro (англ.): скачать (3.09 Мб)
Быстрый старт Modbus Mater Tool (англ.): скачать (0.02 Мб)
Дополнительные товары
Аналогичные товары
3
Аксессуары
5
В наличииАртикул 6109272Модуль с 16 каналами изолированного универсального дискретного ввода/вывода (DI: Сухой контакт, Source, DO: Sink, 5~30 В пост., 100 мА), протокол Modbus RTU161.46$

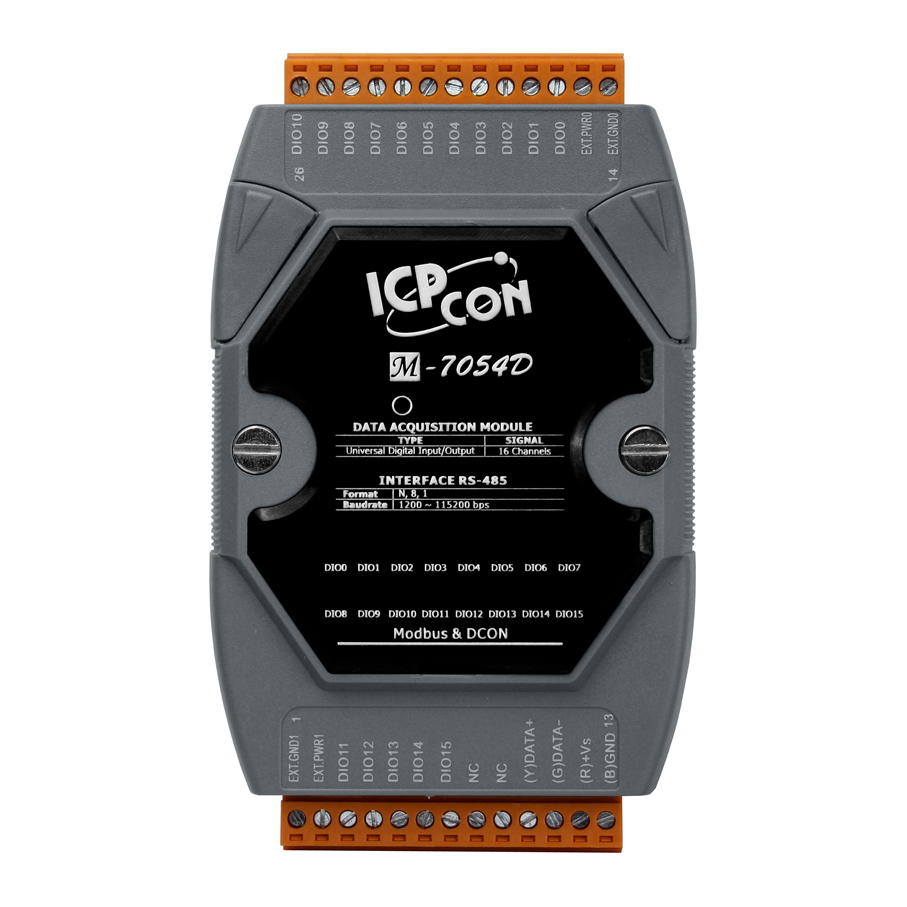

В наличииАртикул 6109273Модуль с 16 каналами изолированного универсального дискретного ввода/вывода (DI: Сухой контакт, Source, DO: Sink, 5~30 В пост., 100 мА), с индикацией, протокол Modbus RTU171.54$
