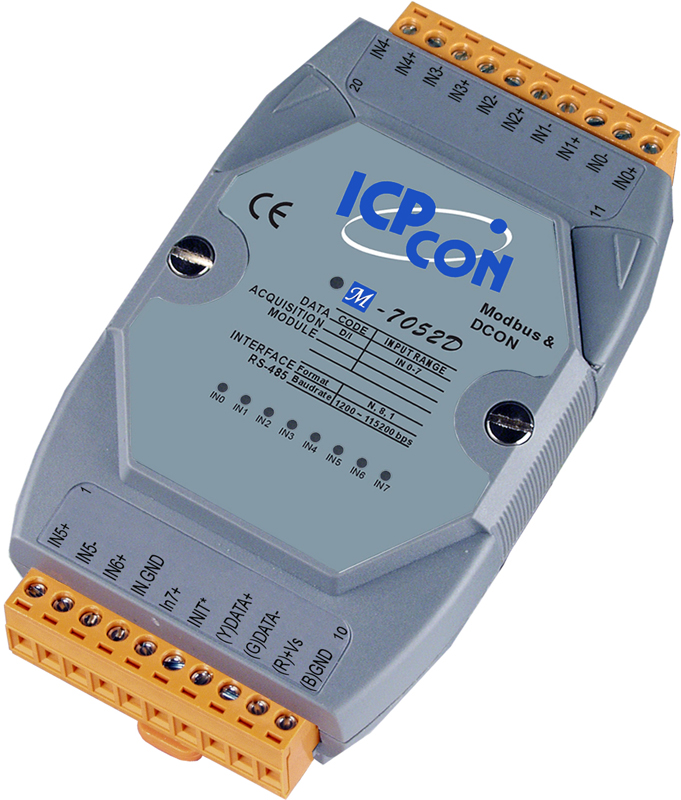

Модуль M-7052D-G CR
Артикул 6000807
Модуль с 8 каналами изолированного дискретного ввода (Мокрый контакт, 4~30 В пост.), с межканальной изоляцией (6 каналов), с индикацией, протокол Modbus RTU
159.90$
Все характеристики
- Параметры последовательной связи
- ИнтерфейсRS-485
- Протоколы последовательной связиModbus RTUDCON
- Скорость передачи данных, бит/с1200 ~ 115200
- Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
- Интерфейс
- Дискретный ввод
- Количество каналов дискретного ввода8
- Тип подключения каналов дискретного вводаSink/Source
- Тип каналов дискретного вводаМокрый контакт
- Защита от перенапряжения±35 В пост.
- Изоляция каналовЕсть, ±2 кВ (только для дифф.)
- Входное сопротивление3 кОм
- Напряжение в открытом состоянииМокрый контакт: +4 ~ 30 В пост.
- Напряжение в закрытом состоянииМокрый контакт: +1 В пост. макс.
- Количество каналов дискретного ввода
- Счетчик
- Максимальное разрешение счетчика16 бит
- Максимальная частота входного сигнала100 Гц
- Минимальная ширина импульса5 мс
- Максимальное разрешение счетчика
- Светодиодные индикаторы
- Системные индикаторы1 индикатор Питание/Передача данных
- Индикаторы ввода/вывода8 индикаторов дискретного ввода
- Системные индикаторы
- Требования к электропитанию
- Рабочее напряжение10 ~ 30 В пост.тока
- Потребление тока0.6 Вт
- Защита от неверной полярностиЕсть
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-40 ~ +85
- Рабочая влажность, %10 ~ 95, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±8 кВ для случайной точки±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
- Изоляция каналов внутренней логики5000 В пост.тока
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Сторожевой таймерЕсть
- Сторожевой таймер
- Конструктивные свойства
- Материал корпусаПластик
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм123 x 72 x 35
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиУстройствоКраткое руководство пользователя
- Комплект поставки
Документация и ПО
Datasheet (англ.): скачать (0.3 Мб)
Быстрый старт (англ.): скачать (2.4 Мб)
Подробное руководство пользователя I-7000/M-7000 (англ.): скачать (18.0 Мб)
Руководство по аппаратной части (англ.): скачать (6.45 Мб)
Таблица Modbus адресов (англ.): скачать (1.38 Мб)
Руководство пользователя DCON Utility Pro (англ.): скачать (3.09 Мб)
Быстрый старт Modbus Mater Tool (англ.): скачать (0.02 Мб)
