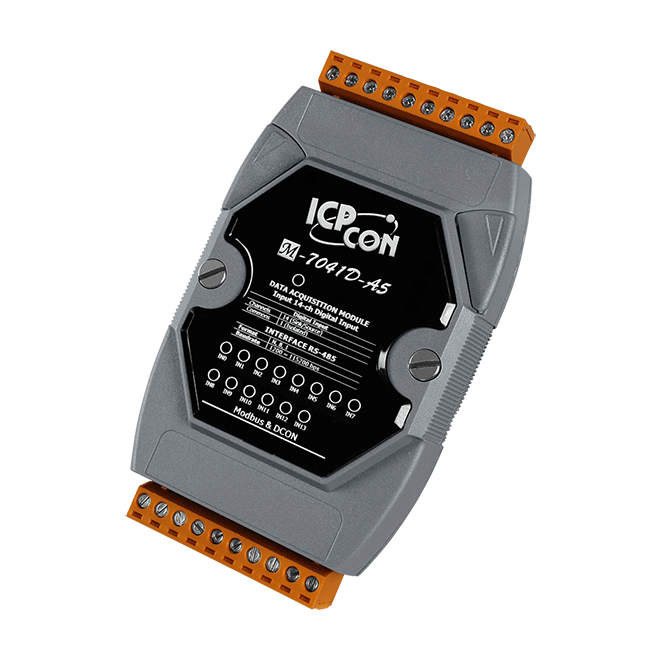

Модуль M-7041D-A5-G CR
Артикул 6080831
Модуль с 14 каналами изолированного дискретного ввода (Мокрый контакт, 68~150 В пост.), с индикацией, протокол Modbus RTU
164.82$
Все характеристики
- Параметры последовательной связи
- ИнтерфейсRS-485
- Протоколы последовательной связиModbus RTUDCON
- Скорость передачи данных, бит/с1200 ~ 115200
- Формат данных(N, 8, 1)
- Интерфейс
- Дискретный ввод
- Количество каналов дискретного ввода14
- Тип подключения каналов дискретного вводаSink/Source
- Тип каналов дискретного вводаМокрый контакт
- Входное сопротивление50 кОм
- Напряжение в открытом состоянииМокрый контакт: +68 ~ +150 В пост.
- Напряжение в закрытом состоянииМокрый контакт: +48 В пост.макс.
- Количество каналов дискретного ввода
- Счетчик
- Максимальное разрешение счетчика16 бит
- Максимальная частота входного сигнала100 Гц
- Минимальная ширина импульса5 мс
- Максимальное разрешение счетчика
- Светодиодные индикаторы
- Системные индикаторы1 индикатор Питание/Передача данных
- Индикаторы ввода/вывода14 индикаторов дискретного ввода
- Системные индикаторы
- Требования к электропитанию
- Рабочее напряжение10 ~ 30 В пост.тока
- Потребление тока1.0 Вт
- Защита от неверной полярностиЕсть
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-40 ~ +85
- Рабочая влажность, %10 ~ 95, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±8 кВ для случайной точки±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±2 кВ для линии питания
- Изоляция каналов внутренней логики3750 В пост.тока
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Сторожевой таймерЕсть
- Сторожевой таймер
- Конструктивные свойства
- Материал корпусаПластик
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм123 x 72 x 35
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиКраткое руководство пользователяУстройство
- Комплект поставки
Документация и ПО
Datasheet (англ.): скачать (0.3 Мб)
Быстрый старт (англ.): скачать (2.4 Мб)
Подробное руководство пользователя I-7000/M-7000 (англ.): скачать (18.0 Мб)
Руководство по аппаратной части (англ.): скачать (6.45 Мб)
Таблица Modbus адресов (англ.): скачать (1.38 Мб)
Руководство пользователя DCON Utility Pro (англ.): скачать (3.09 Мб)
Быстрый старт Modbus Mater Tool (англ.): скачать (0.02 Мб)
