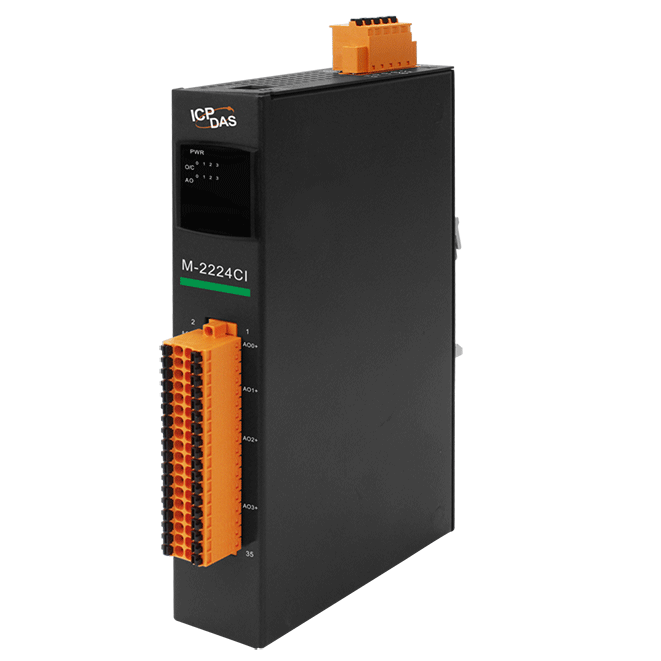

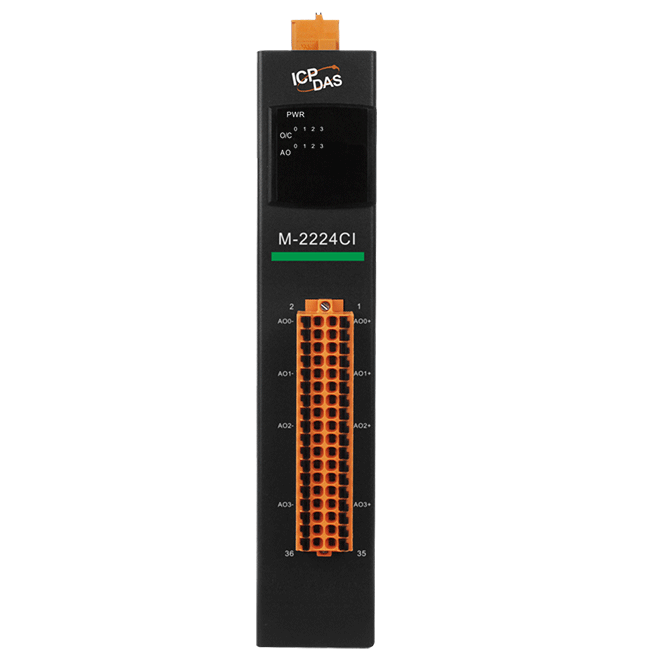

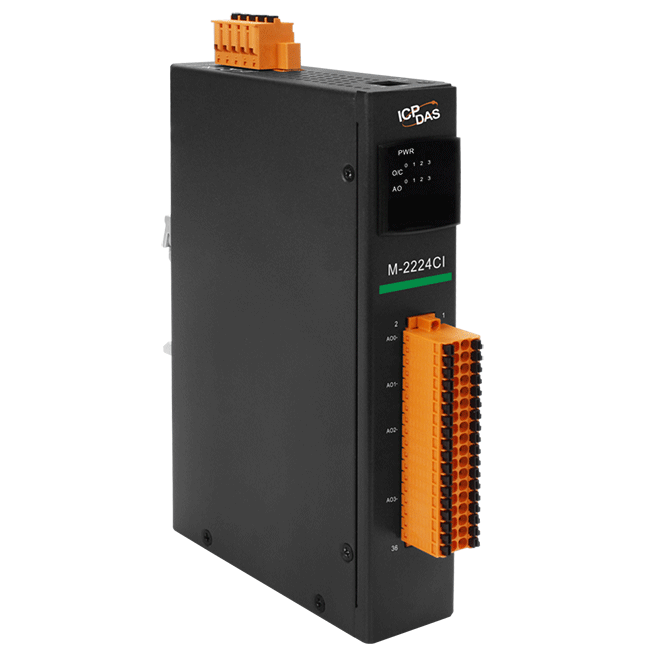

Модуль M-2224CI CR
Артикул 6166293
Модуль с 4 дифференциальными каналами аналогового вывода, с межканальной изоляцией, протокол Modbus RTU
Все характеристики

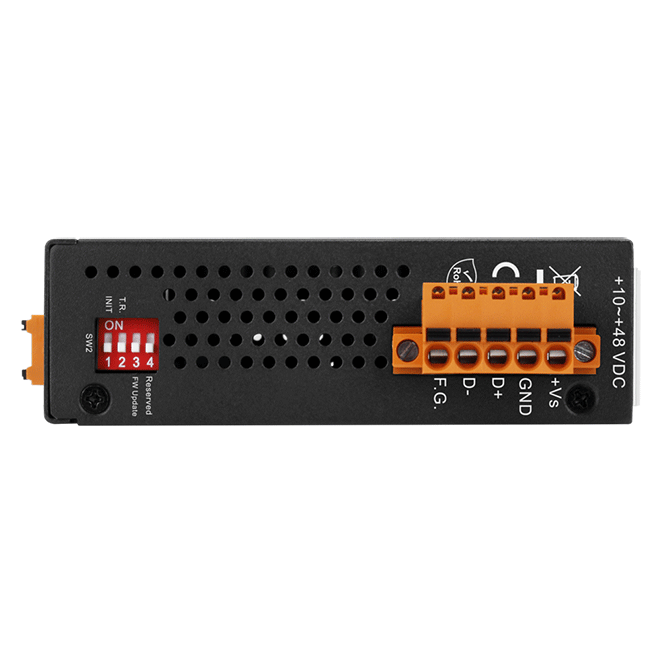

- Параметры последовательной связи
- ИнтерфейсRS-485
- Протоколы последовательной связиDCONModbus RTU
- Скорость передачи данных, бит/с1200 ~ 115200
- Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
- Резистор в цепи смещения10 кОм
- Интерфейс
- Аналоговый вывод
- Количество каналов ЦАП4
- Тип каналов аналогового выводаС межканальной изоляцией
- Диапазон выходных сигналов по напряжению0 ~ 10 В0 ~ 5 В
- Диапазон выходных сигналов по току4 ~ 20 мА0 ~ 20 мА
- Разрешение ЦАП12 бит
- Точность ЦАП±0.1% от полного диапазона
- Время установки значения ЦАП10 мс на канал
- Скорость изменения выходного сигнала0.0625 ~ 512 В/с0.125 ~ 1024 мА/с
- Нагрузочная способность выхода по напряжению10 В при 10 мА
- Нагрузочная способность выхода по току500 Ом
- Обнаружение обрыва кабеляЕсть, +4 ~ +20 мА
- Установка безопасного значенияЕсть
- Установка значения при подаче питанияЕсть
- Межканальная изоляцияЕсть, 3 кВ
- Защита от короткого замыканияЕсть
- Количество каналов ЦАП
- Светодиодные индикаторы
- Системные индикаторы1 индикатор Питание/Передача данных
- Системные индикаторы
- Требования к электропитанию
- Рабочее напряжение10 ~48 В пост.
- Потребление тока4.6 Вт
- Защита от неверной полярностиЕсть
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +80
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала±8 кВ для случайной точки
- Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
- Защита от перенапряжения±2 кВ для линии питания
- Изоляция каналов внутренней логики3000 В пост.тока
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Сторожевой таймерЕсть
- Сторожевой таймер
- Конструктивные свойства
- Материал корпусаПластик
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм33 x 184 x 129
- Габаритные размеры, мм
- Монтаж

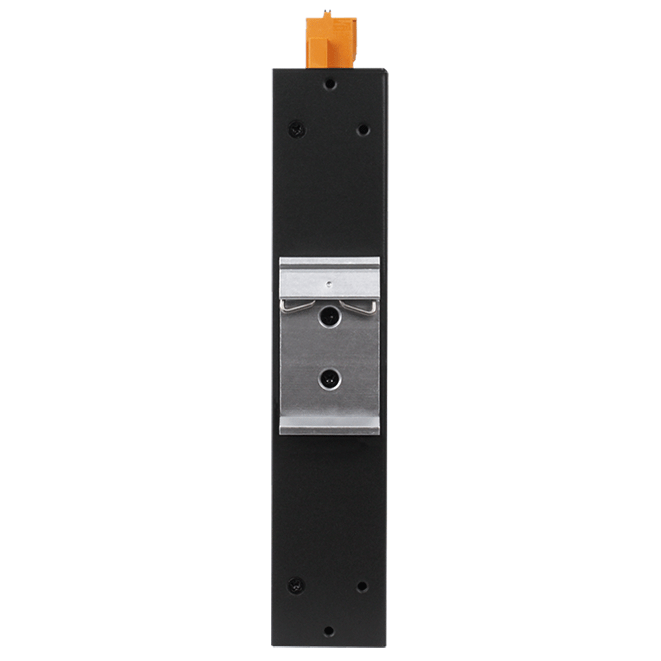

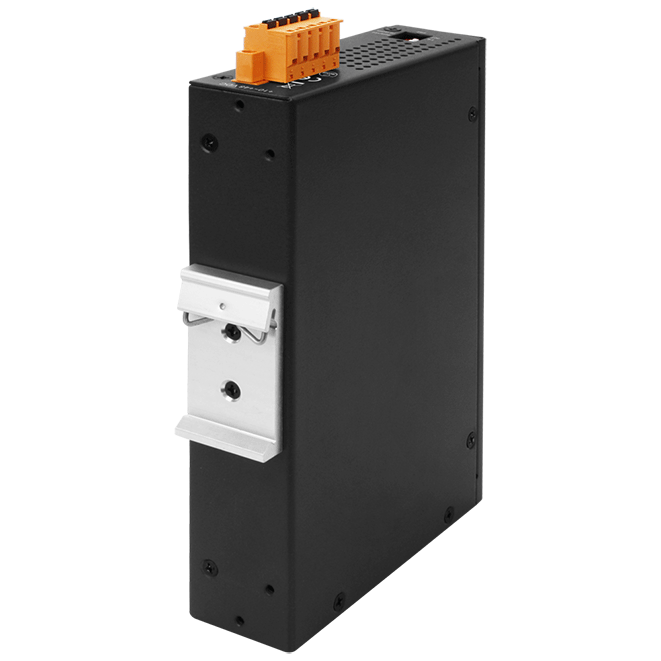

- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиУстройствоКраткое руководство пользователя
- Комплект поставки
Документация и ПО
Дополнительные товары
Аналогичные товары
1

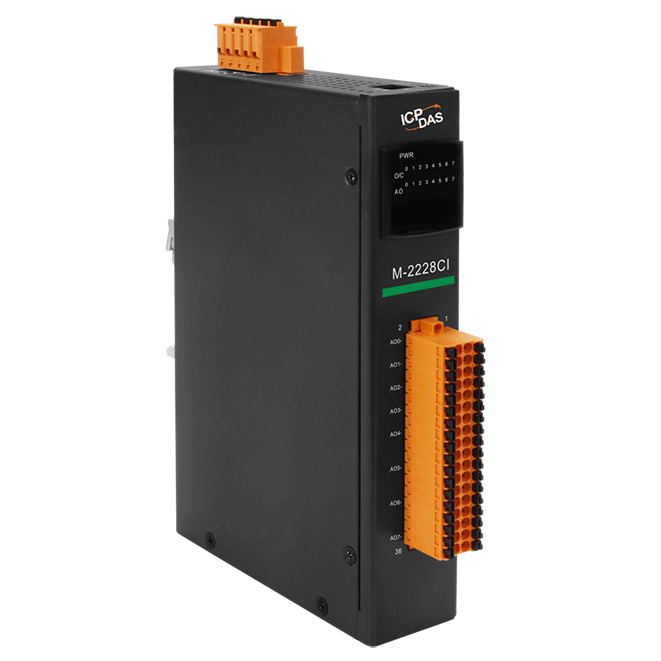

- Доступно к заказуАртикул 6166295Модуль с 8 дифференциальными каналами аналогового вывода, с межканальной изоляцией, протокол Modbus RTU
