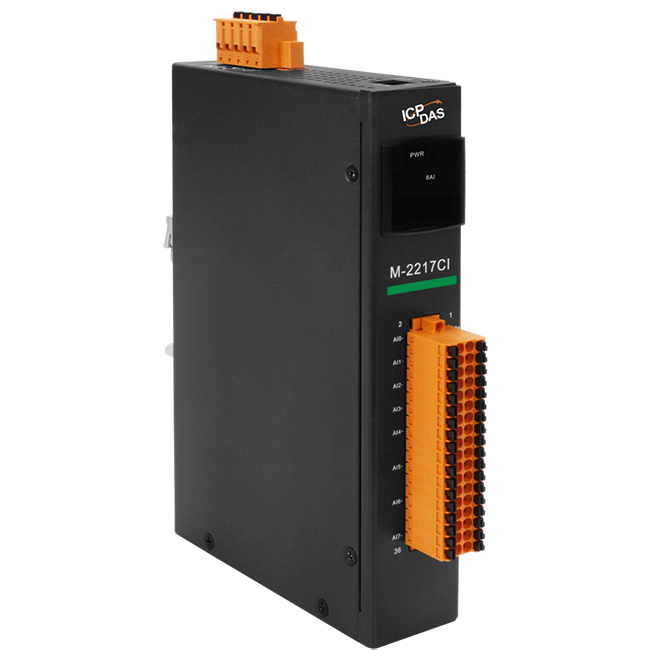

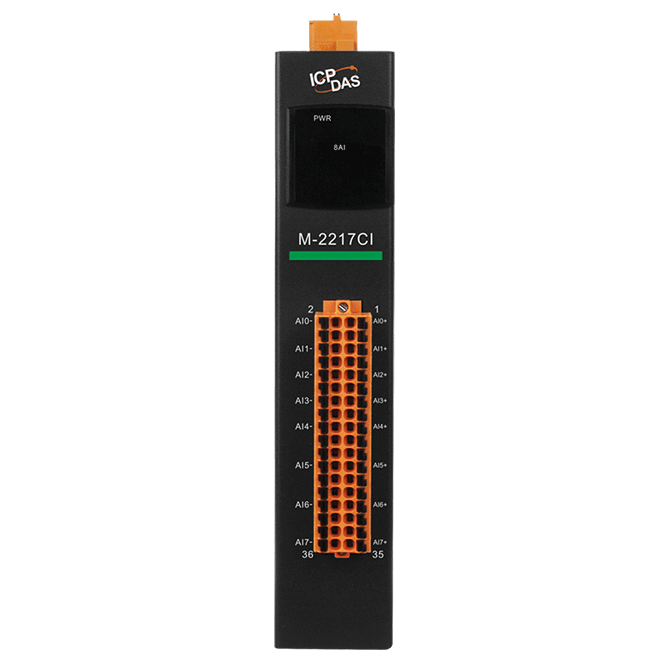

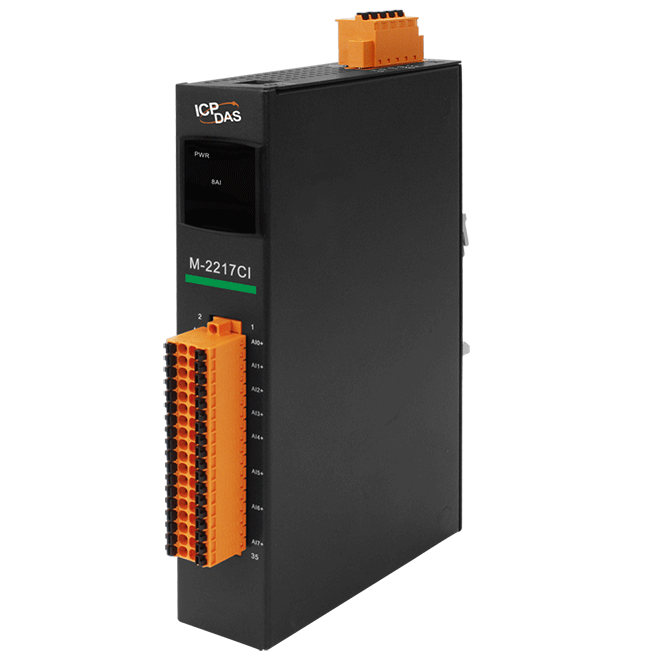

Модуль M-2217CI CR
Артикул 6166292
Модуль с 8 дифференциальными каналами аналогового ввода, с межканальной изоляцией, протокол Modbus RTU
Все характеристики
- Параметры последовательной связи
- ИнтерфейсRS-485
- Протоколы последовательной связиModbus RTUDCON
- Скорость передачи данных, бит/с1200 ~ 115200
- Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
- Резистор в цепи смещения10 кОм
- Интерфейс
- Аналоговый ввод
- Количество каналов АЦП8
- Тип каналов аналогового вводаДифференциальные
- Разрешение АЦП16 бит
- Точность АЦП±0.1% от полного диапазона
- Частота дискретизацииОбычный режим: 10 Гц (общая), Ускоренный режим: 200 Гц (общая)
- Диапазон входных сигналов по напряжению±5 В±1 В±2.5 В±10 В
- Диапазон входных сигналов по току±20 мА0 ~ 20 мА4 ~ 20 мА
- Входное сопротивлениеПо току: 135 ОмПо напряжению: 20 МОм
- Обнаружение обрыва кабеляЕсть, для +4 ~ +20 мА
- Индивидуальная настройка каналовЕсть
- Изоляция каналов3 кВ пост.
- Защита по токуЕсть, 50 мА при 110 В пост.
- Защита от перенапряжения120 В пост.
- Количество каналов АЦП
- Светодиодные индикаторы
- Системные индикаторы1 индикатор Питание/Передача данных
- Системные индикаторы
- Требования к электропитанию
- Рабочее напряжение10 ~48 В пост.
- Потребление тока4.8 Вт
- Защита от неверной полярностиЕсть
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +80
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала±8 кВ для случайной точки
- Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
- Защита от перенапряжения±2 кВ для линии питания
- Изоляция каналов внутренней логики3750 В пост.тока
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Сторожевой таймерЕсть
- Сторожевой таймер
- Конструктивные свойства
- Материал корпусаПластик
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм33 x 184 x 129
- Габаритные размеры, мм
- Монтаж

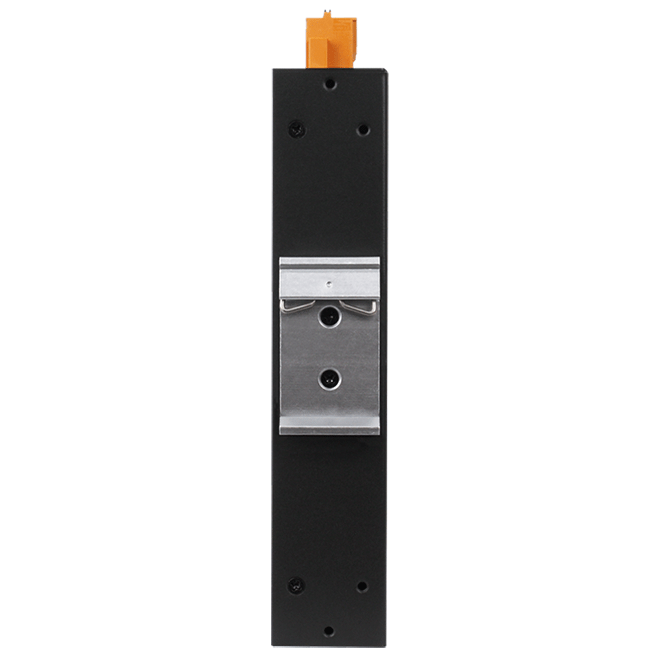

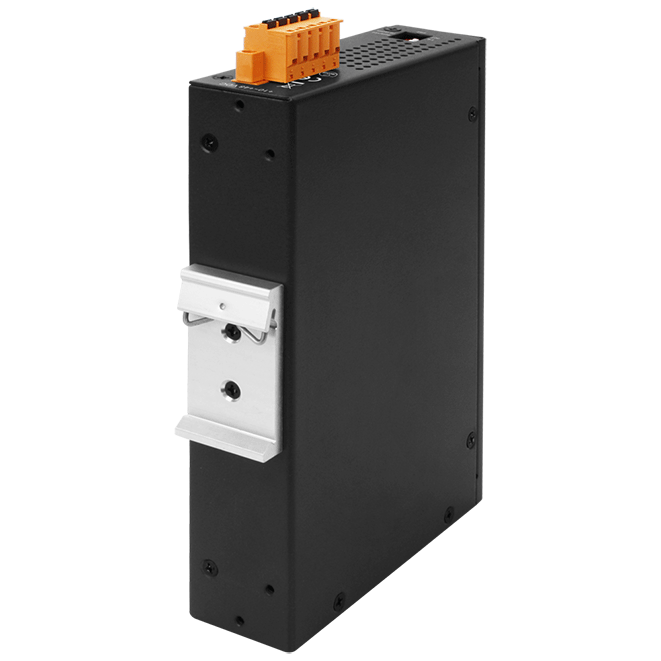

- МонтажНа DIN-рейкуНастенный (опционально)
- Монтаж
- Комплект поставки
- Комплект поставкиКраткое руководство пользователяУстройство
- Комплект поставки
Документация и ПО
Дополнительные товары
Аналогичные товары
1
Аксессуары
1

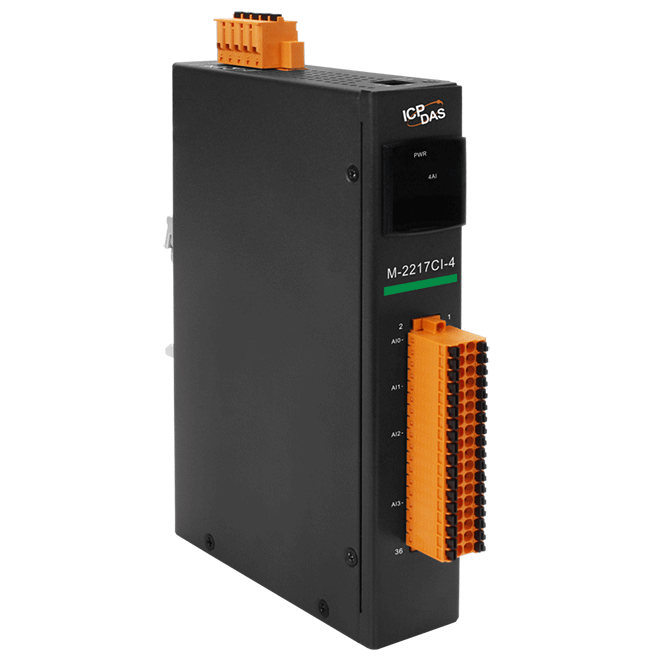

Доступно к заказуАртикул 6166291Модуль с 4 дифференциальными каналами аналогового ввода, с межканальной изоляцией, протокол Modbus RTU
