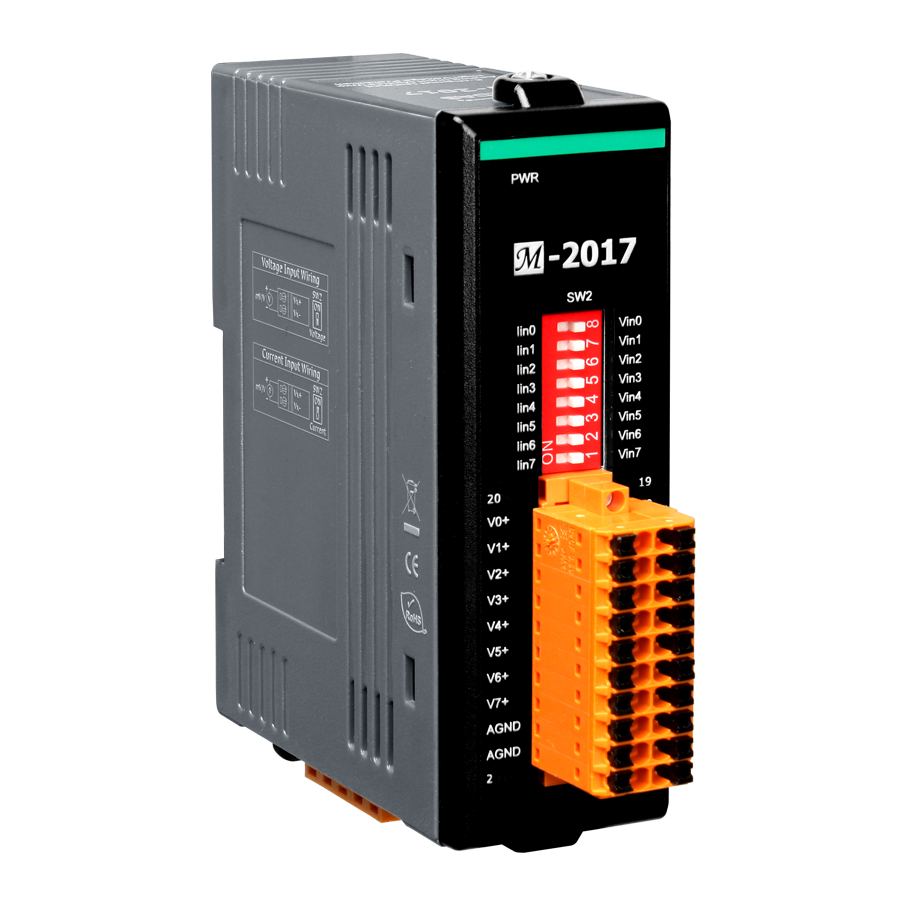

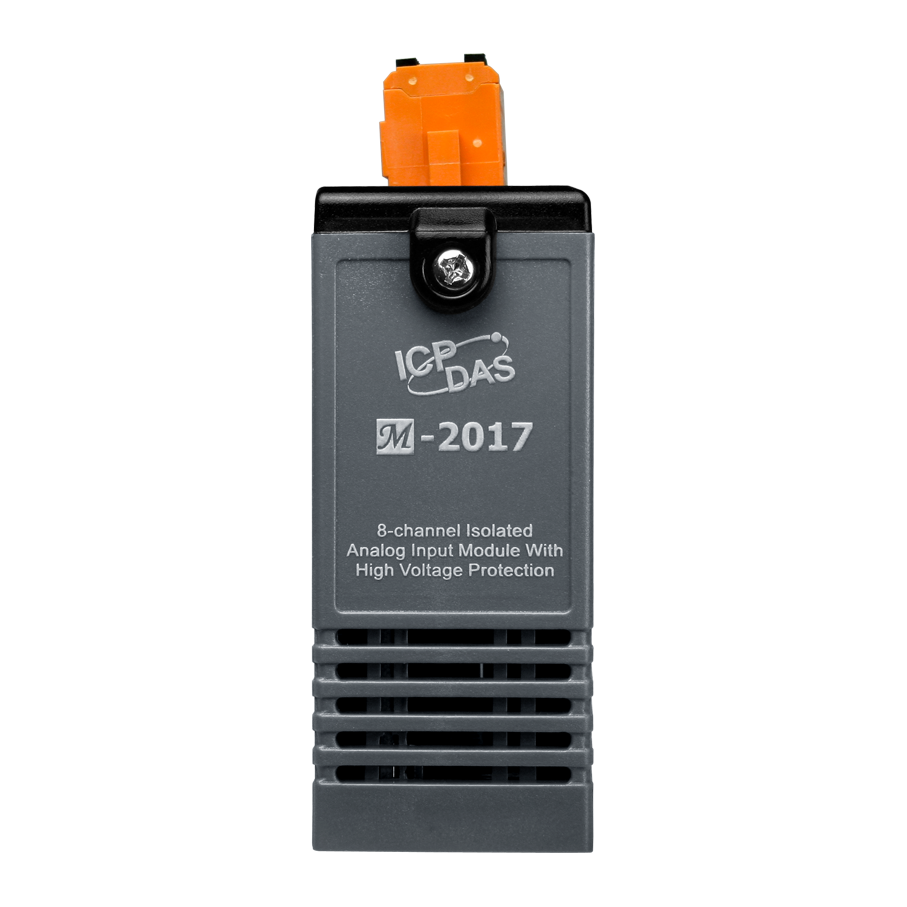

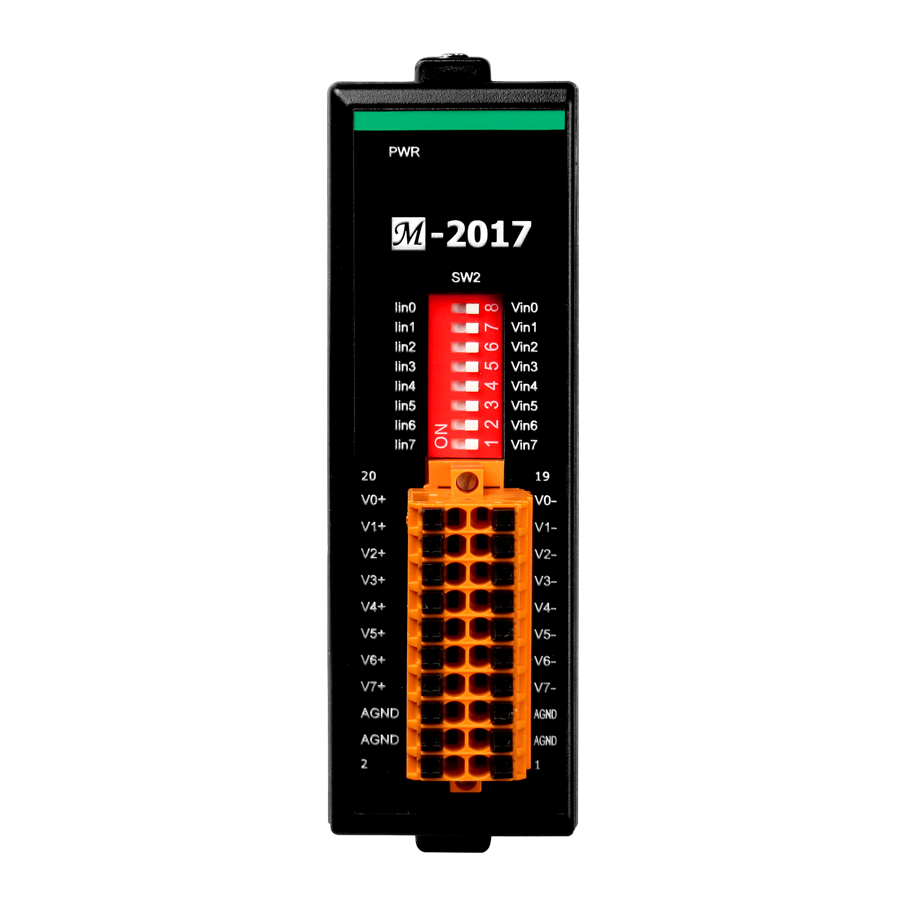

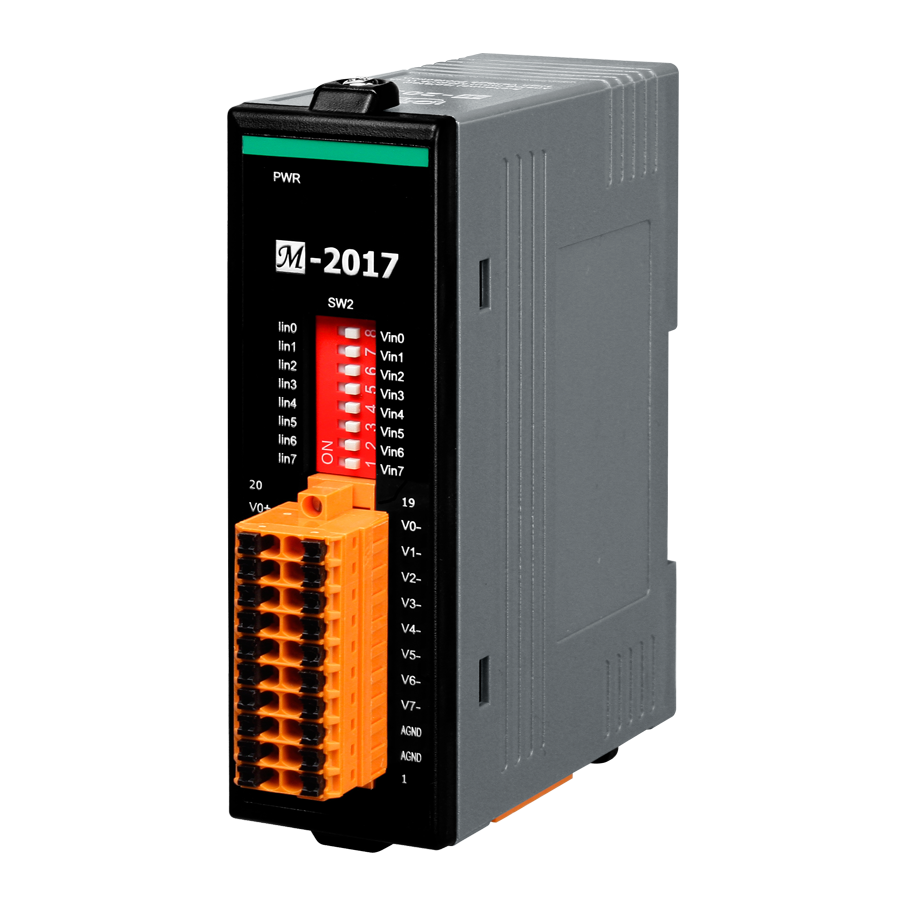

Модуль M-2017 CR
Артикул 6115980
Модуль с 8 каналами аналогового ввода, с защитой от перенапряжения, протокол Modbus RTU
343.32$
Все характеристики
- Параметры последовательной связи
- ИнтерфейсRS-485
- Протоколы последовательной связиModbus RTUDCON
- Скорость передачи данных, бит/с1200 ~ 115200
- Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
- Резистор в цепи смещения1 кОм (выбирается переключателем)
- Интерфейс
- Аналоговый ввод
- Количество каналов АЦП8
- Тип каналов аналогового вводаДифференциальные
- Разрешение АЦП16 бит
- Точность АЦПОбычный режим: ±0.1%, Ускоренный режим: ±0.5 %
- Частота дискретизацииОбычный режим: 10 Гц (общая) Ускоренный режим: 60 Гц (общая)
- Диапазон входных сигналов по напряжению±150 мВ±1 В±10 В±5 В±500 мВ
- Диапазон входных сигналов по току4 ~ 20 мА0 ~ 20 мА±20 мА
- Входное сопротивление1 МОм
- Индивидуальная настройка каналовЕсть
- Защита по токуЕсть, 50 мА при 110 В пост.
- Защита от перенапряжения240 Vrms
- Общая защита от перенапряжения±200 В пост.тока
- Количество каналов АЦП
- Светодиодные индикаторы
- Системные индикаторы1 индикатор Питание/Передача данных
- Системные индикаторы
- Требования к электропитанию
- Рабочее напряжение+10 ~ +48 В
- Потребление тока0.7 Вт
- Защита от неверной полярностиЕсть
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +80
- Рабочая влажность, %10 ~ 95, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±16 кВ для случайной точки8 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
- Защита от перенапряжения±2 кВ для линии питания
- Изоляция каналов внутренней логики3000 В пост.тока
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Сторожевой таймерЕсть
- Сторожевой таймер
- Конструктивные свойства
- Материал корпусаПластик
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм110 х 33 х 96
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиКраткое руководство пользователяУстройство
- Комплект поставки
