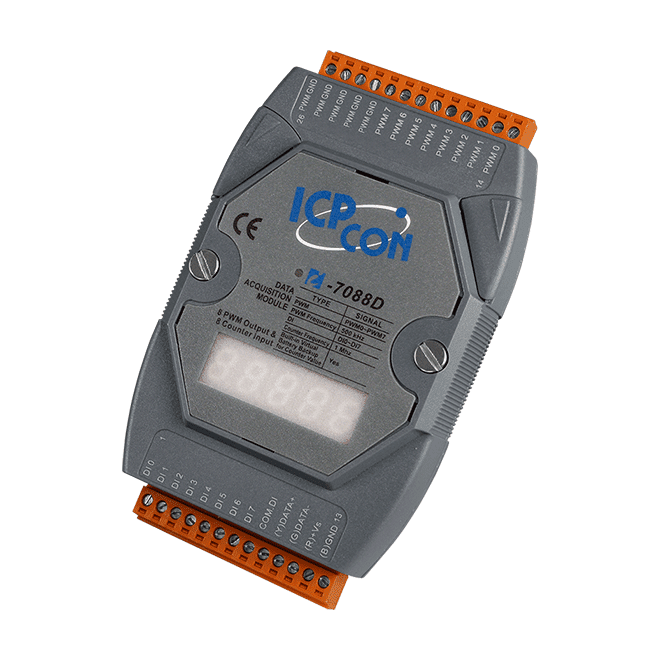

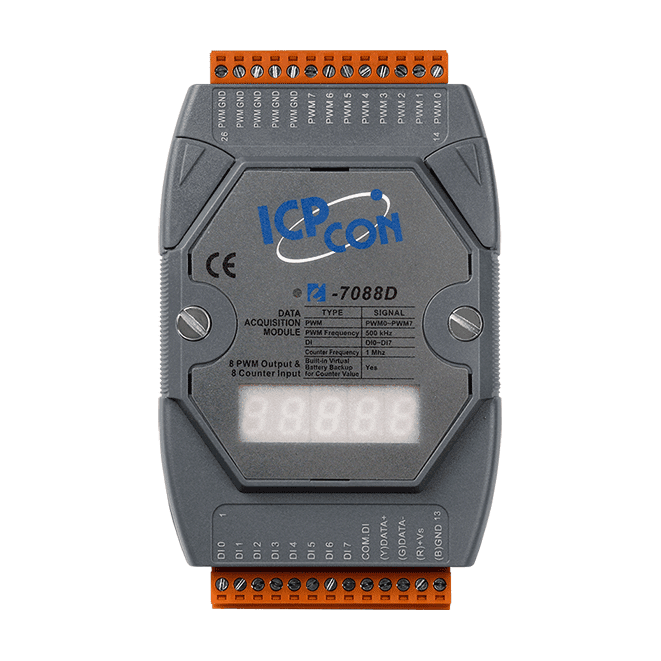

Модуль I-7088D-G CR
Артикул 6176380
Модуль с 8 каналами ШИМ и 8 каналами счетчика (5 В пост.), с индикацией, протокол DCON
334.89$
Все характеристики
- Параметры последовательной связи
- ИнтерфейсRS-485
- Протоколы последовательной связиDCON
- Скорость передачи данных, бит/с1200 ~ 115200
- Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
- Интерфейс
- ШИМ
- Количество каналов ШИМ8
- Тип каналов ШИМPWM, TTL
- Тип подключения каналов ШИМSink/Source
- Напряжение нагрузки+5 В пост.тока
- Максимальная нагрузка на каналSink: 10 мА при +5 В пост., Source: 1 мА при +5 В пост.
- Частота1 Гц ~ 500 кГц
- Рабочий цикл0.1 ~ 99.9%
- Режим работыЦиклический, Непрерывный
- Количество ускоренных счетов1 ~ 65535
- ЗапускАппаратный или программный
- Количество каналов ШИМ
- Энкодер/Частотомер/Счетчик
- Количество каналов Энкодер/Частотомер/Счетчик8
- Режим счетчикаСчет вверх
- Тип каналовПриемник
- Разрешение счетчика/энкодера, бит32
- Максимальная частота счета1 МГц
- Напряжение в закрытом состоянии+1 В пост.тока макс.
- Напряжение в открытом состоянии+3.5 ~ 5 В пост.тока
- Поддержка аварийного питанияЕсть
- Количество каналов Энкодер/Частотомер/Счетчик
- Светодиодные индикаторы
- Системные индикаторы1 индикатор Питание/Передача данных
- 7-сегментный светодиодный дисплейЕсть
- Системные индикаторы
- Требования к электропитанию
- Рабочее напряжение10 ~ 30 В пост.тока
- Потребление тока3.4 Вт
- Защита от неверной полярностиЕсть
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-40 ~ +85
- Рабочая влажность, %10 ~ 95, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
- Изоляция каналов внутренней логики2500 В пост.тока
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Сторожевой таймерЕсть
- Сторожевой таймер
- Конструктивные свойства
- Материал корпусаПластик
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм123 x 72 x 35
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиУстройствоКраткое руководство пользователя
- Комплект поставки
Документация и ПО
Datasheet (англ.): скачать (0.4 Мб)
Быстрый старт (англ.): скачать (2.4 Мб)
Подробное руководство пользователя I-7000/M-7000 (англ.): скачать (18.0 Мб)
Руководство по аппаратной части (англ.): скачать (0.9 Мб)
Руководство пользователя DCON Utility Pro (англ.): скачать (3.09 Мб)
DCON Utility Pro (версия 4.3 от 23.08.2024): скачать (78.5 Мб)
