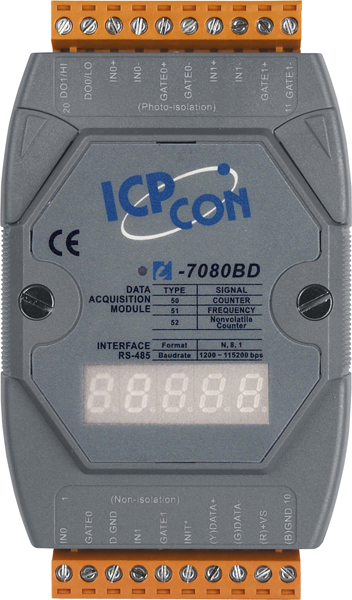

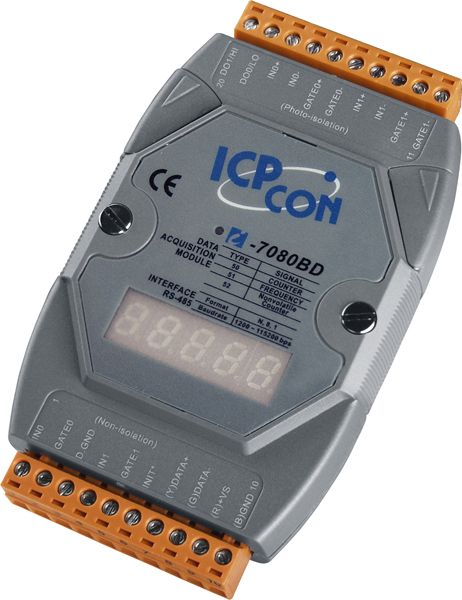

Модуль I-7080BD-G CR
Артикул 1178526
Модуль с 2 каналами счетчика/частотомера и 2 каналами дискретного вывода (Sink, 3.5~30 В пост.), с сохранением данных счетчика, с индикацией, протокол DCON
236.94$
Все характеристики
- Параметры последовательной связи
- ИнтерфейсRS-485
- Протоколы последовательной связиDCON
- Скорость передачи данных, бит/с1200 ~ 115200
- Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
- Интерфейс
- Дискретный вывод
- Количество каналов дискретного вывода2
- Тип каналов дискретного выводаОткрытый коллектор
- Тип подключения каналов дискретного выводаSink
- Максимальная нагрузка на канал30 мА
- Напряжение нагрузки+3.5 ~ +30 В пост.
- Количество каналов дискретного вывода
- Энкодер/Частотомер/Счетчик
- Количество каналов Энкодер/Частотомер/Счетчик2
- Режим счетчикаСчет вверх
- Режим частотомераЕсть
- Тип каналовПриемник
- Разрешение счетчика/энкодера, бит32
- Точность воспроизведения частоты1 Гц или 10 Гц
- Максимальная частота счета100 кГц
- Напряжение в закрытом состоянии+1 В пост.тока макс.
- Напряжение в открытом состоянииИзолированный: +3.5 ~ +30 В пост.Неизолированный: +2.4 ~ +5 В пост.
- Программируемый порог напряжения+0.1 ~ +5 В пост.тока
- Программируемый фильтр2 мкс ~ 65 мс
- Индивидуальная настройка каналовНет
- Поддержка аварийного питанияЕсть
- Количество каналов Энкодер/Частотомер/Счетчик
- Светодиодные индикаторы
- Системные индикаторы1 индикатор Питание/Передача данных
- 7-сегментный светодиодный дисплейЕсть
- Системные индикаторы
- Требования к электропитанию
- Рабочее напряжение+24 ~ +30 В пост.тока
- Потребление тока2.2 Вт
- Защита от неверной полярностиЕсть
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-40 ~ +85
- Рабочая влажность, %10 ~ 95, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
- Защита от перенапряжения±0.5 кВ для линии питания
- Изоляция каналов внутренней логики3000 В пост.тока
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Сторожевой таймерЕсть
- Сторожевой таймер
- Конструктивные свойства
- Материал корпусаПластик
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм123 x 72 x 35
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиУстройствоКраткое руководство пользователя
- Комплект поставки
Документация и ПО
Datasheet (англ.): скачать (0.3 Мб)
Быстрый старт (англ.): скачать (2.4 Мб)
Подробное руководство пользователя I-7000/M-7000 (англ.): скачать (18.0 Мб)
Руководство по аппаратной части (англ.): скачать (0.1 Мб)
Руководство пользователя DCON Utility Pro (англ.): скачать (3.09 Мб)
DCON Utility Pro (версия 4.3 от 23.08.2024): скачать (78.5 Мб)
