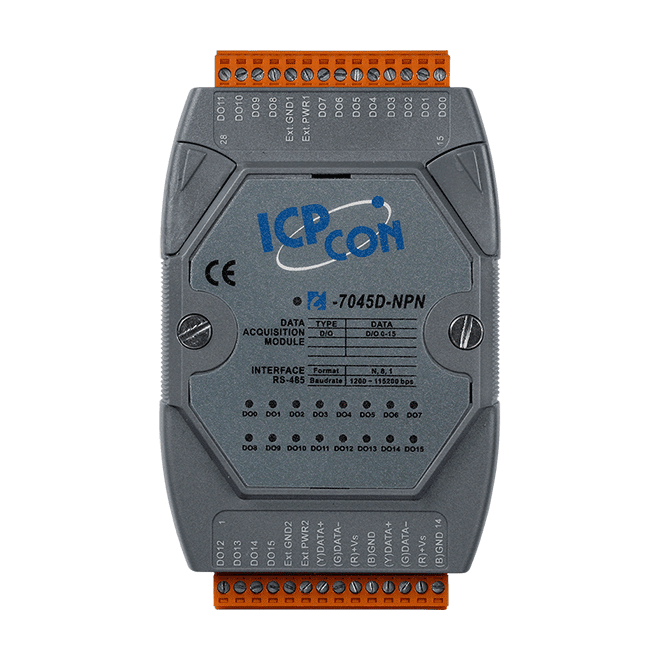

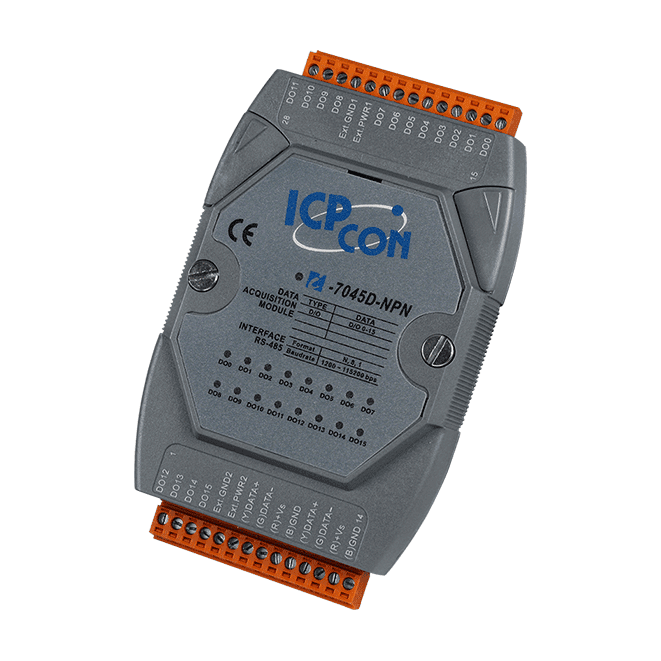

Модуль I-7045D-NPN-G CR
Артикул 6176384
Модуль с 16 каналами изолированного дискретного вывода (Sink, 3.5~50 В пост.), с индикацией, протокол DCON
207.40$
Все характеристики
- Параметры последовательной связи
- ИнтерфейсRS-485
- Протоколы последовательной связиDCON
- Скорость передачи данных, бит/с1200 ~ 115200
- Формат данных(N, 8, 1)
- Интерфейс
- Дискретный вывод
- Количество каналов дискретного вывода16
- Тип каналов дискретного выводаОткрытый коллектор
- Тип подключения каналов дискретного выводаSink
- Максимальная нагрузка на канал700 мА
- Напряжение нагрузки+3.5 ~ +50 В пост.
- Установка значения при подаче питанияЕсть
- Установка безопасного значенияЕсть
- Защита от короткого замыканияЕсть
- Защита от перегрузки1.4 A
- Защита от перенапряжения60 В пост.
- Количество каналов дискретного вывода
- Светодиодные индикаторы
- Системные индикаторы1 индикатор Питание/Передача данных
- Индикаторы ввода/вывода16 индикаторов дискретного вывода
- Системные индикаторы
- Требования к электропитанию
- Рабочее напряжение10 ~ 30 В пост.тока
- Потребление тока1.2 Вт
- Защита от неверной полярностиЕсть
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-40 ~ +85
- Рабочая влажность, %10 ~ 95, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±8 кВ для случайной точки±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±4 кВ для каждого канала и линии питания±2 кВ для порта RS-485
- Защита от перенапряжения±3 кВ для линии питания
- Изоляция каналов внутренней логики3750 В пост.тока
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Сторожевой таймерЕсть
- Сторожевой таймер
- Конструктивные свойства
- Материал корпусаПластик
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм123 x 72 x 35
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиКраткое руководство пользователяУстройство
- Комплект поставки
Документация и ПО
Datasheet (англ.): скачать (0.3 Мб)
Быстрый старт (англ.): скачать (2.4 Мб)
Подробное руководство пользователя I-7000/M-7000 (англ.): скачать (18.0 Мб)
Руководство по аппаратной части (англ.): скачать (6.45 Мб)
Руководство пользователя DCON Utility Pro (англ.): скачать (3.09 Мб)
DCON Utility Pro (версия 4.3 от 23.08.2024): скачать (78.5 Мб)
