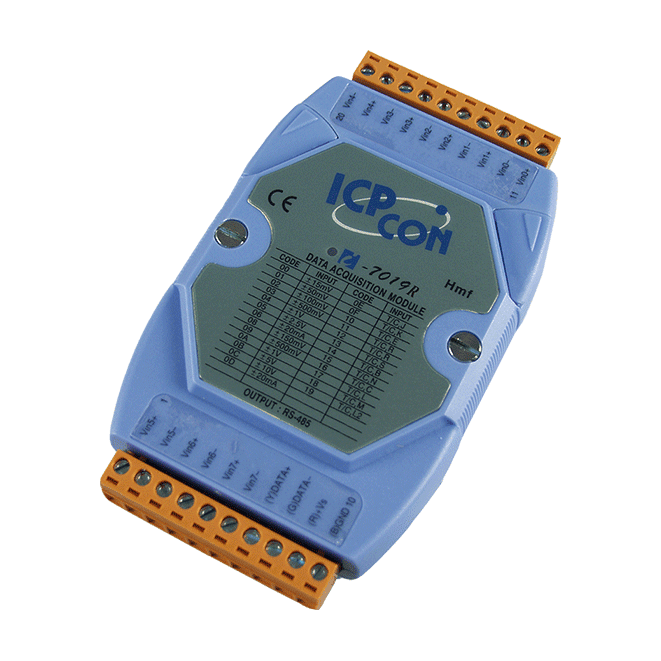

Модуль I-7019R CR
Артикул 6176379
Модуль с 8 каналами аналогового ввода (напряжение/ток, выбирается перемычкой) или сигнала с термопары, с расширенным набором подключаемых термопар, с защитой от перенапряжения, протокол DCON
426.39$
Все характеристики
- Параметры последовательной связи
- ИнтерфейсRS-485
- Протоколы последовательной связиDCON
- Скорость передачи данных, бит/с1200 ~ 115200
- Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
- Интерфейс
- Аналоговый ввод
- Количество каналов АЦП8
- Тип каналов аналогового вводаДифференциальные
- Разрешение АЦП16 бит
- Точность АЦП±0.1% от полного диапазона
- Частота дискретизации8 Гц (общая)
- Диапазон входных сигналов по напряжению±15 мВ±5 В±10 В±50 мВ±1 В±500 мВ±2.5 В±150 мВ±100 мВ
- Диапазон входных сигналов по типу термопарыJ, K, T, E, R, S, B, N, C, L, M, LDIN43710
- Диапазон входных сигналов по токуВыбирается джампером0 ~ 20 мА4 ~ 20 мА±20 мА
- Входное сопротивлениеПо току: 125 ОмПо термопаре: > 400 кОмПо напряжению: 2 МОм
- Обнаружения обрыва термопарыЕсть (выбирается программно)
- Обнаружение обрыва кабеляЕсть, для +4 ~ +20 мА
- Индивидуальная настройка каналовЕсть
- Защита от перенапряжения240 Vrms
- Общая защита от перенапряжения200 В пост.тока
- Количество каналов АЦП
- Светодиодные индикаторы
- Системные индикаторы1 индикатор Питание/Передача данных
- Системные индикаторы
- Требования к электропитанию
- Рабочее напряжение10 ~ 30 В пост.тока
- Потребление тока1.2 Вт
- Защита от неверной полярностиЕсть
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-40 ~ +85
- Рабочая влажность, %10 ~ 95, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
- Изоляция каналов внутренней логики3000 В пост.тока
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Сторожевой таймерЕсть
- Сторожевой таймер
- Конструктивные свойства
- Материал корпусаПластик
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм123 x 72 x 35
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиУстройствоКраткое руководство пользователя
- Комплект поставки
Документация и ПО
Datasheet (англ.): скачать (0.4 Мб)
Быстрый старт (англ.): скачать (2.4 Мб)
Подробное руководство пользователя I-7000/M-7000 (англ.): скачать (18.0 Мб)
Руководство по аппаратной части (англ.): скачать (3.83 Мб)
Руководство пользователя DCON Utility Pro (англ.): скачать (3.09 Мб)
DCON Utility Pro (версия 4.3 от 23.08.2024): скачать (78.5 Мб)
