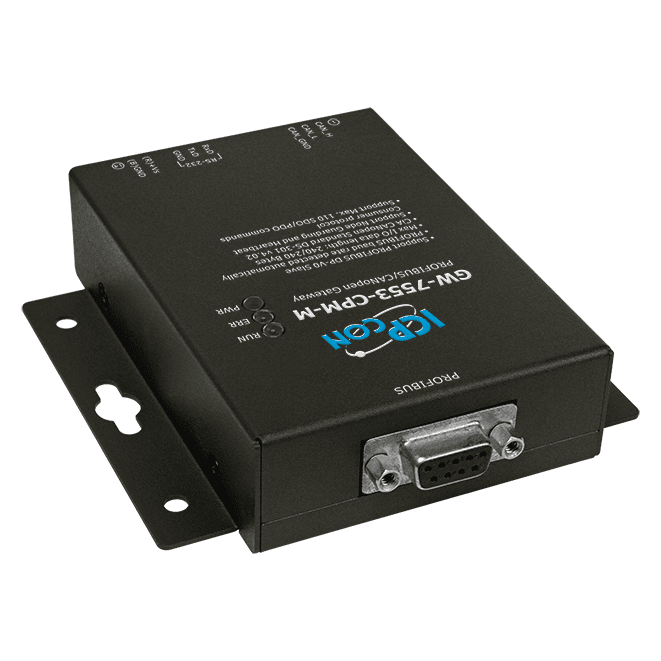

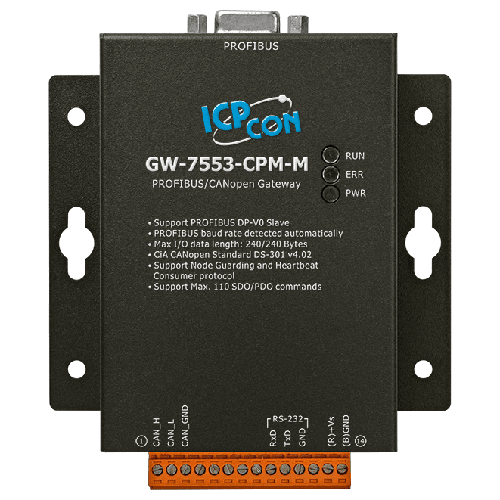

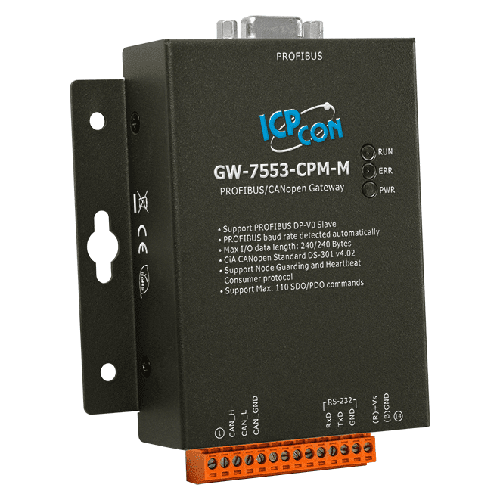

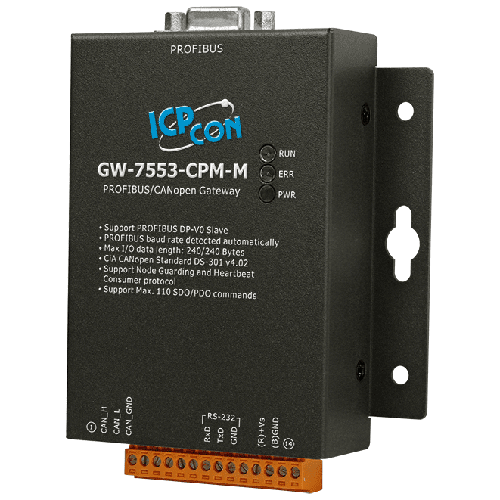

Преобразователь GW-7553-CPM-M CR
Артикул 6172786
Преобразователь PROFIBUS в CANopen, металлический корпус
542.04$
Все характеристики
- Параметры последовательной связи
- Передаваемые сигналыRS-232: Tx, Rx, GND
- Бит данных7, 8
- Четностьнет, чет, нечет
- Стоповые биты1, 2
- Скорость передачи данных, бит/с1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
- Передаваемые сигналы
- Интерфейс CAN
- ПротоколыCANopen
- Спецификация шины CANCANopen DS301
- Передаваемые сигналыCAN_GNDCAN_LCAN_H
- Контроллер CANNXP SJA1000T
- Разъем порта CAN3-контактная клемма
- Изоляция1000 В пост. для DC-DC, 2500 В для оптопары
- Протоколы
- Интерфейс PROFIBUS
- КонтроллерProfichip VPC3+C
- ТрансиверADI ADM2486
- ПротоколPROFIBUS DP-V0
- Скорость передачи данных9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
- РазъемыDB9 'мама'
- Изоляция3 кВ для DC-DC, 2.5 кВ шина-логика
- Контроллер
- Интерфейс UART
- COM1RS-232 (для обновления прошивки и настройки модуля)
- Тип разъемаКлемма
- COM1
- Требования к электропитанию
- Рабочее напряжение10 ~ 30 В пост.тока
- Потребление тока2.5 Вт
- Защита от неверной полярностиЕсть
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +85
- Рабочая влажность, %5 ~ 95, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)4 кВ
- Защита от перенапряженияЕсть
- Защита ESD (IEC 61000-4-2)
- Системные характеристики
- Процессор80186
- Сторожевой таймерЕсть
- Процессор
- Конструктивные свойства
- Материал корпусаМеталл
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм72 x 33 x 119
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
Документация и ПО
Datasheet (англ.): скачать (1 Мб)
