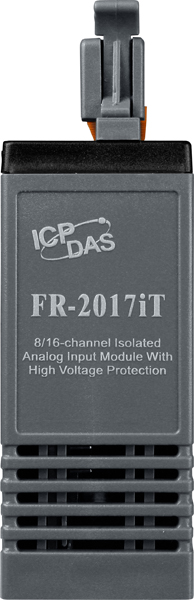

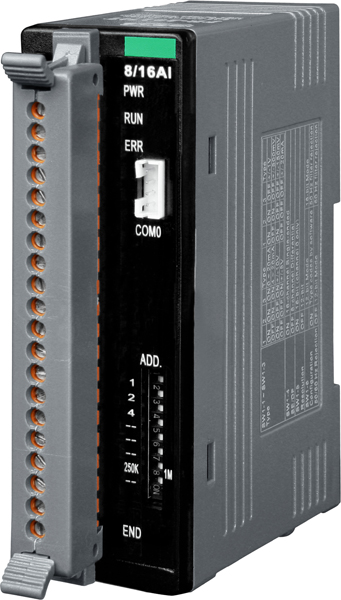

Модуль FR-2017iT
Артикул 6083549
Модуль ввода-вывода FRnet, 8/16 каналов изолированного аналогового вывода, изоляция коммуникационного интерфейса, защита от перенапряжения
319.98$
Все характеристики
- Интерфейс FRnet
- Кабель2-проводный Belden 9841 (витая пара)
- Дальность передачи данных400 м макс. для 250 кб/с; 100 м макс. для 1 Мб/с
- Скорость передачи данных250 кб/с или 1 Мб/с (по умолчанию)
- Время цикла2.88 мс для 250 кб/с; 0.72 мс для 1 Мб/с

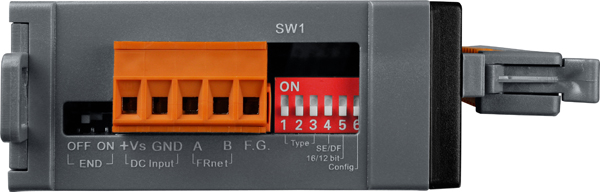

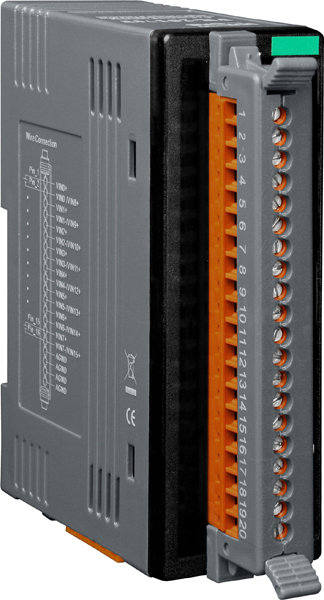

- РазъемКлеммы под винт, 20 контактов
- Напряжение изоляции3 кВ
- Кабель
- Аналоговый ввод
- Количество каналов АЦП8/16
- Разрешение АЦП16 бит (1 канал)/12 бит (8/16 каналов)
- Разрешение АЦП, бит16 бит (1 канал)/12 бит (8/16 каналов)
- Точность АЦП+/-0.1% (1 канал) / +/-0.5% (8/16 каналов)
- Частота дискретизации10 Гц (1 канал)/50 Гц (8/16 каналов)
- Частота дискретизации10 Гц (1 канал)/50 Гц (8/16 каналов)
- Диапазон входных сигналов по напряжению±500 мВ±150 мВ±1 В±10 В±5 В
- Диапазон входных сигналов по току4 ~ 20 мА0 ~ 20 мАТребуется внешний резистор 125 Ом±20 мА
- Температурный дрейф нуля±20 мкВ/ °C
- Температурный дрейф шкалы±25 ppm/°C
- Пропускная способность15.7 Гц (1 канал)/ 78.7 Гц (8/16 каналов)
- Входное сопротивлениеПо напряжению: 2 МОм (дифференциальные), 1 МОм (ассиметричные)
- Индивидуальная настройка каналовЕсть
- Подавление синфазных помех (Общий режим)86 дБ
- Подавление синфазных помех (Номинальный режим)100 дБ
- Защита от перенапряженияДифференциальное подключение: 240 В, ассиметричное подключение: 150 В
- Количество каналов АЦП
- Светодиодные индикаторы

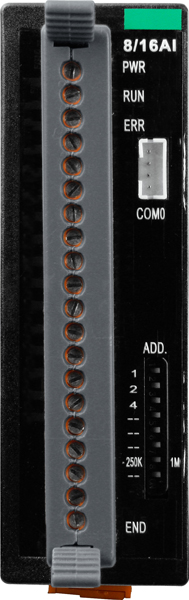

- Светодиодные индикаторыПитание, Соединение, Ошибка соединения, Терминальный резистор
- Светодиодные индикаторы
- Требования к электропитанию
- Рабочее напряжение10 ~ 30 В пост.тока
- Потребление тока2.4 Вт макс.
- Разъем электропитанияКлемма
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +85
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±8 кВ для случайной точки±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
- Защита от выброса напряжения (IEC 61000-4-5)3 кВ для линии питания
- Защита ESD (IEC 61000-4-2)
- Размеры и вес
- Габаритные размеры, мм32.5 x 110 x 102
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиУстройствоКраткое руководство пользователя
- Комплект поставки
