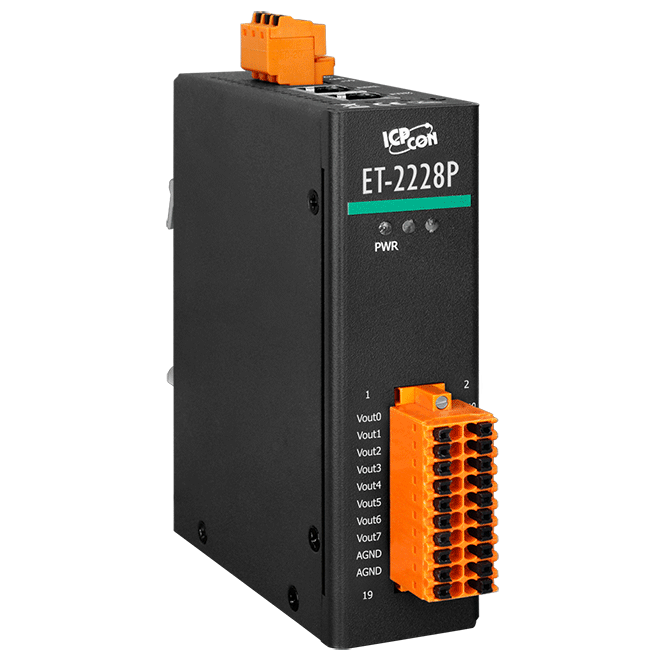

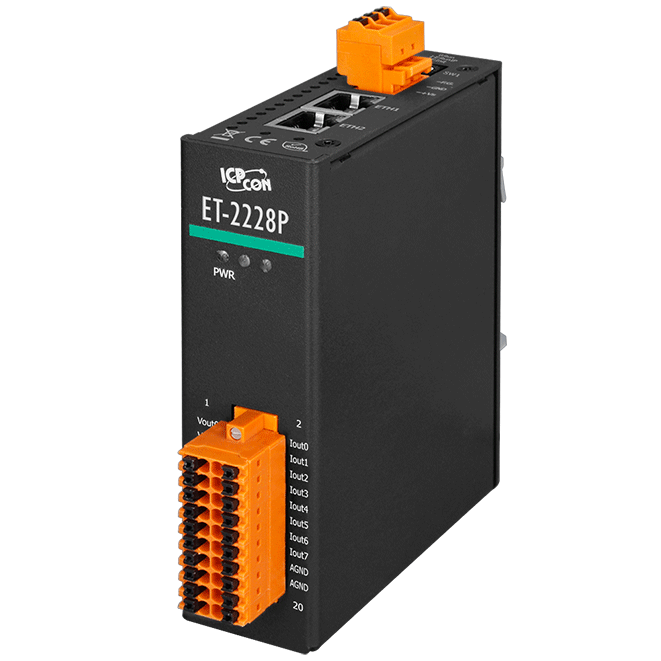

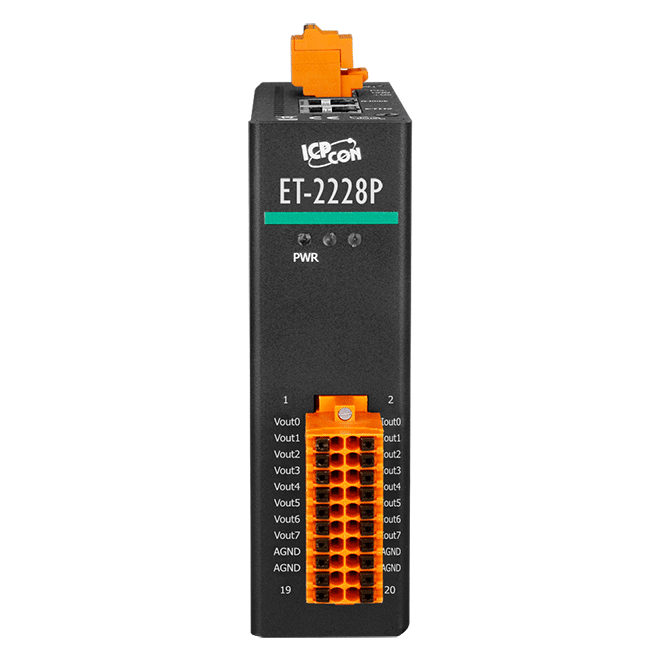

Модуль ET-2228P CR

Артикул 6168384

Модуль с 8 дифференциальными каналами аналогового вывода (16 бит), со встроенным 2-портовым Ethernet-коммутатором, протокол Modbus TCP/UDP, MQTT, SNMP V2c

Все характеристики

Функции безопасности
- Функции безопасности
  Фильтр по IP-адресу
  Пароль

Параметры связи

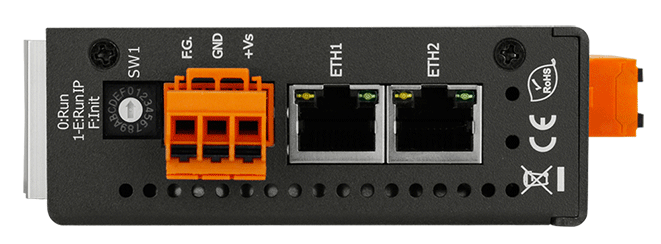

- Порты Ethernet
  2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
- Протоколы Ethernet
  Modbus TCP
  MQTT
  Modbus UDP
  SNMP
- Магнитная изоляция Ethernet-портов
  1,5 кВ

Аналоговый вывод
- Количество каналов ЦАП
  8
- Диапазон выходных сигналов по напряжению
  ±10 В
  0 ~ 5 В
  0 ~ 10 В
  ±5 В
- Диапазон выходных сигналов по току
  0 ~ 20 мА
  4 ~ 20 мА
- Разрешение ЦАП
  16 бит
- Точность ЦАП
  ±0.1% от полного диапазона
- Время установки значения ЦАП
  1 мс на канал
- Сопротивление нагрузки
  500 Ом
- Нагрузочная способность выхода по напряжению
  10 В при 10 мА
- Индивидуальная настройка каналов
  Есть
- Обнаружение обрыва кабеля
  Есть, +4 ~ +20 мА
- Установка безопасного значения
  Есть, настраивается программно
- Установка значения при подаче питания
  Есть, настраивается программно
- Изоляция каналов
  3000 В пост.
- Защита от короткого замыкания
  Есть

Светодиодные индикаторы
- Системные индикаторы
  Есть
- Индикаторы Ethernet-портов
  Есть

Требования к электропитанию
- Рабочее напряжение
  10 ~48 В пост.
- Потребление тока
  6.2 Вт
- Защита от неверной полярности
  Есть

Условия эксплуатации
- Рабочая температура, °C
  -25 ~ +75
- Температура хранения, °C
  -40 ~ +80
- Рабочая влажность, %
  10 ~ 90, без образования конденсата

Защита
- Напряжение изоляции, В
  Ethernet: 1500 В пост.тока, I/O: 3000 В пост.тока
- Защита ESD (IEC 61000-4-2)
  ±8 кВ для случайной точки
  ±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)
  ±4 кВ для линии питания
- Защита от перенапряжения
  ±2 кВ для линии питания

Системные характеристики
- Процессор
  32-битный ARM
- Сторожевой таймер
  Есть

Программное обеспечение
- Web-интерфейс
  Есть
- Встроенный web-сервер
  Есть
- Возможность парного соединения
  Есть

Конструктивные свойства
- Материал корпуса
  Металл

Размеры и вес
- Габаритные размеры, мм
  33 x 126 x 117

Монтаж
- Монтаж
  На DIN-рейку
  Настенный (опционально)

Комплект поставки
- Комплект поставки
  Устройство
  Краткое руководство пользователя

Документация и ПО

Datasheet (англ.): скачать (0.33 Мб)

Быстрый старт (англ.): скачать (0.28 Мб)

Руководство пользователя (англ.): скачать (8 Мб)

eSearch Utility: скачать (4 Мб)
