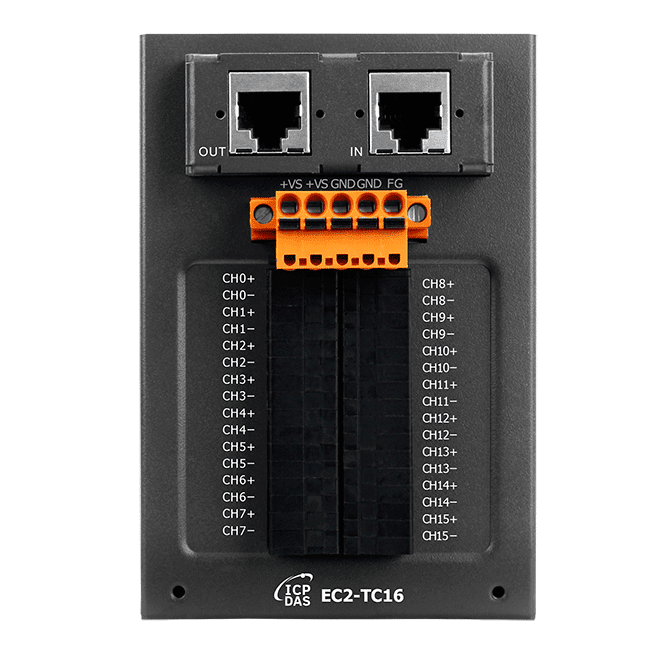

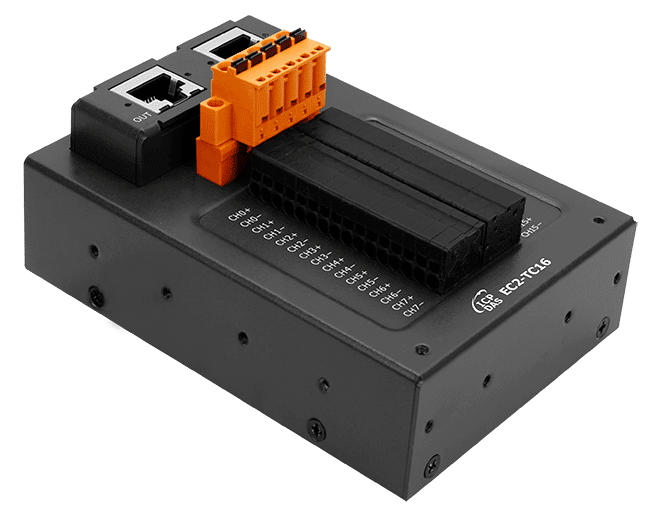

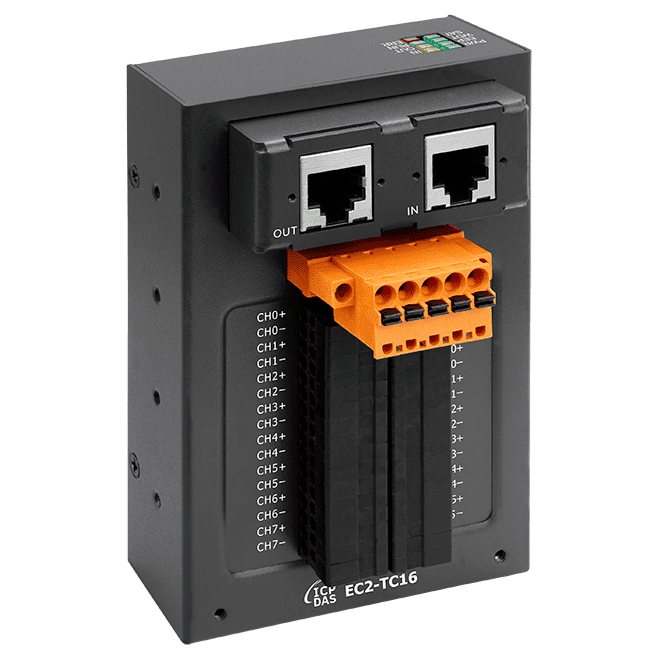

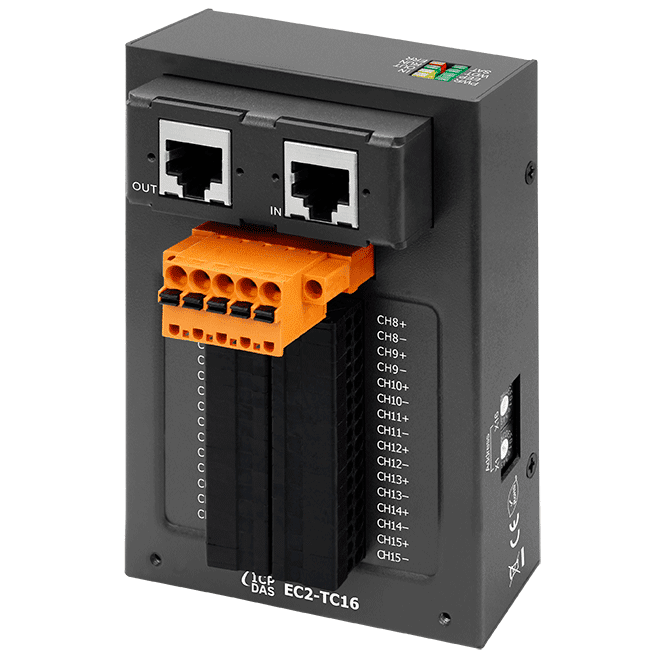

Модуль EC2-TC16
Артикул 6178908
Модуль ввода-вывода EtherCAT, 16 каналов ввода термопар
Все характеристики
- Параметры связи
- Порты Ethernet2 x Ethernet 10/100 Base T(X) (разъем RJ45)
- Протоколы EthernetEtherCAT
- Расстояние между станциямиМакс. 100 м (100BASE-TX)
- Порты Ethernet
- Интерфейс EtherCAT
- Модуль ввода-вывода EtherCATДа
- Модуль ввода-вывода EtherCAT
- Аналоговый ввод
- Количество каналов АЦП16
- Тип каналов аналогового вводаДифференциальные
- Разрешение АЦП16 бит
- Разрешение АЦП, бит16
- Точность АЦП±0.1% от полного диапазона (25 °С)
- Частота дискретизации100 Гц (каждый канал)
- Частота дискретизации100 Гц (на канал)
- Диапазон входных сигналов по типу термопарыJ, K, T, E, R, S, B, N, C, L, M, LDIN43710
- Обнаружение обрыва кабеляЕсть
- Индивидуальная настройка каналовЕсть
- Защита от перенапряжения30 В пост.
- Количество каналов АЦП

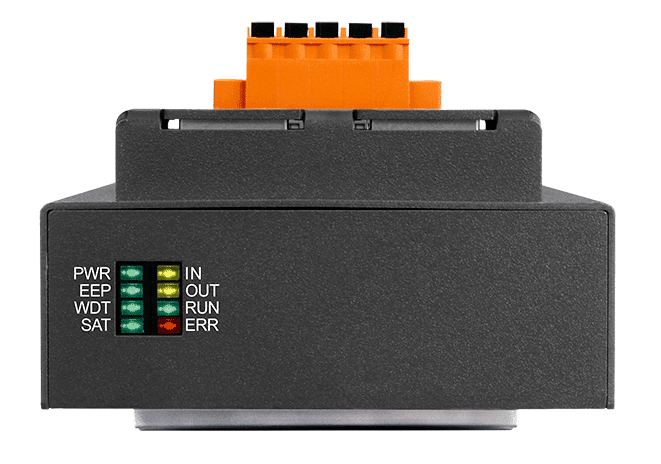

- Светодиодные индикаторы
- Светодиодные индикаторыСостояние ввода/вывода
- Светодиодные индикаторы
- Требования к электропитанию
- Рабочее напряжение24 В пост.
- Потребление тока1.6 Вт
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +80
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита от пыли и влагиIP40
- Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
- Защита EFT (IEC 61000-4-4)±1 кВ для линии питания и канала связи
- Защита от выброса напряжения (IEC 61000-4-5)1 кВ Class A
- Защита от пыли и влаги
- Конструктивные свойства
- Материал корпусаМеталл
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм83 x 122 x 65
- Габаритные размеры, мм

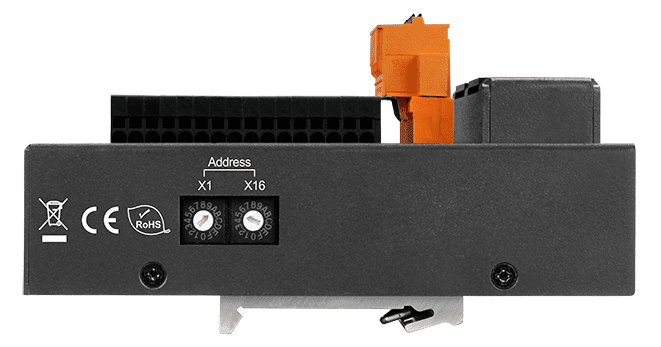

- Монтаж
- МонтажНастенныйНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиКраткое руководство пользователяУстройство
- Комплект поставки
