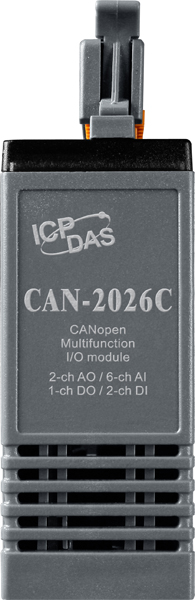

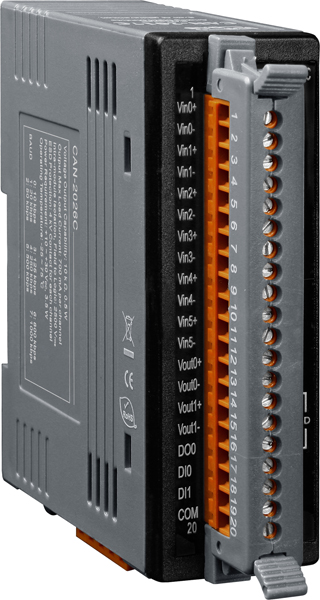

Модуль CAN-2026C CR
Артикул 6097636
Модуль ввода-вывода CANopen, 2 канала DI, 1 канал DO, 6 каналов AI и 2 канала AO
433.86$
Все характеристики
- Интерфейс CAN
- ПротоколыCANopen
- Спецификация шины CANISO 11898-2 CAN 2.0A
- Скорость передачи данных10 Кбит/с ~ 1 Мбит/с

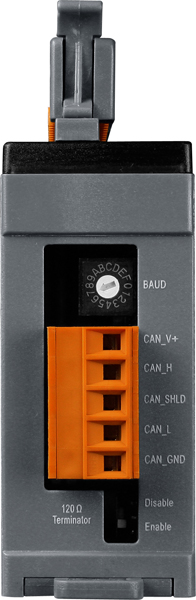

- Разъем порта CANКлемма
- Терминальный резистор120 Ом (выбирается DIP-переключателем)
- ID соединения1 ~ 99
- NMTSlave
- Количество PDO (CANopen)10 PDO приема/ 10 PDO передачи
- Количество доступных SDO1 сервер, 0 клиентов
- Контроль ошибкиNode Guarding protocol / Heartbeat Producer
- Режимы PDOПо событию, Удаленный запрос, Циклический и ациклический SYNC
- PDO MappingЕсть
- Версия CANopenDS-301 v4.02
- Экстренные сообщенияЕсть
- Файл EDSЕсть
- Протоколы
- Аналоговый ввод
- Количество каналов АЦП6
- Тип каналов аналогового вводаДифференциальные
- Разрешение АЦП16 бит
- Разрешение АЦП, бит16
- Точность АЦП±0.1% от полного диапазона
- Частота дискретизации60 Гц
- Частота дискретизации60 Гц
- Диапазон входных сигналов по напряжению±500 мВ±10 В±150 мВ±5 В±1 В
- Диапазон входных сигналов по току±20 мАТребуется внешний резистор 125 Ом
- Температурный дрейф нуля±10 мкВ/°C
- Температурный дрейф шкалы±25 ppm/ °C
- Подавление синфазных помех (Общий режим)86 дБ
- Подавление синфазных помех (Номинальный режим)100 дБ
- Защита от перенапряжения240 Vrms
- Количество каналов АЦП
- Аналоговый вывод
- Количество каналов ЦАП2
- Количество каналов ЦАП2
- Диапазон выходных сигналов по напряжению±10 В0 ~ 5 В±5 В0 ~ 10 В
- Разрешение ЦАП, бит12
- Разрешение ЦАП12 бит
- Точность ЦАП±0.1% от полного диапазона
- Сопротивление нагрузки500 Ом
- Нагрузочная способность выхода по напряжению10 В при 20 мА
- Установка безопасного значенияЕсть
- Установка значения при подаче питанияЕсть
- Количество каналов ЦАП
- Дискретный ввод
- Количество каналов дискретного ввода2
- Количество каналов дискретного ввода2
- Тип каналов дискретного вводаВлажный контакт (Sink)
- Напряжение лог. 13.5 ~ 30 В
- Напряжение лог. 01 В макс.
- Защита от перенапряжения70 В
- Входное сопротивление10 кОм, 0.66 Вт
- Количество каналов дискретного ввода
- Дискретный вывод
- Количество каналов дискретного вывода1
- Количество каналов дискретного вывода1
- Тип каналов дискретного выводаОткрытый коллектор, Sink
- Максимальная нагрузка на канал700 мА
- Напряжение нагрузки+3.5 ~ +50 В пост.
- Установка значения при подаче питанияЕсть, настраивается программно
- Установка безопасного значенияЕсть, настраивается программно
- Защита от короткого замыканияЕсть
- Защита от перегрузкиЕсть
- Защита от перенапряжения60 В пост.
- Количество каналов дискретного вывода

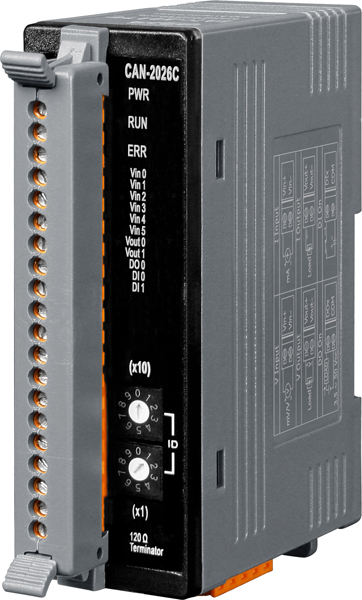

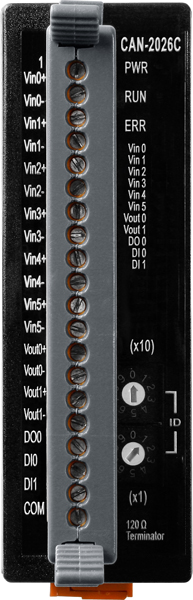

- Светодиодные индикаторы
- Светодиодные индикаторыPWR/RUN/ERR, 2 индикатора DI, 1 индикатор DO, 6 индикаторов AI, 2 индикатора AO и 1 индикатор терминального резистора
- Светодиодные индикаторы
- Требования к электропитанию
- Рабочее напряжение10 ~ 30 В пост.тока
- Потребление тока1.8 Вт
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +80
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Размеры и вес
- Габаритные размеры, мм32 x 99 x 78
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиУстройствоКраткое руководство пользователя
- Комплект поставки
