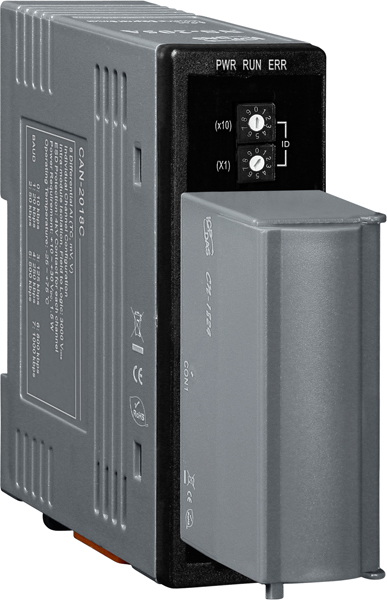

Модуль CAN-2018C/S CR
Артикул 6077705

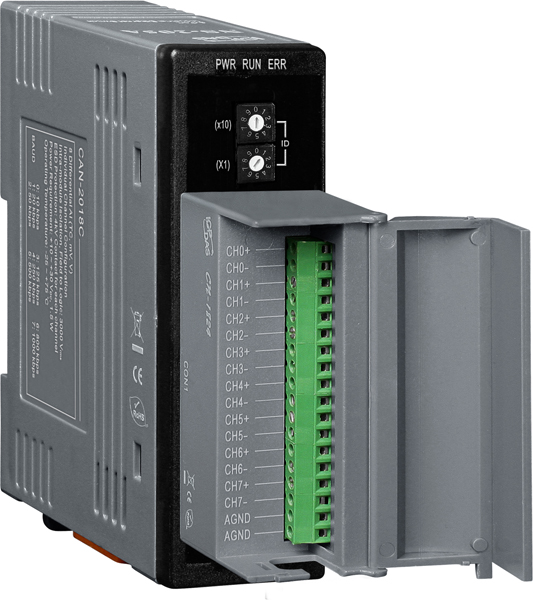

Модуль ввода-вывода CANopen, 8 каналов ввода термопар, дочерняя плата CN-1824 в комплекте
413.82$
Все характеристики
- Интерфейс CAN
- ПротоколыCANopen
- Спецификация шины CANISO 11898-2 CAN 2.0A
- Скорость передачи данных10 Кбит/с ~ 1 Мбит/с
- Разъем порта CANКлемма
- Терминальный резистор120 Ом (выбирается DIP-переключателем)
- ID соединения1 ~ 99
- NMTSlave
- Количество PDO (CANopen)10 PDO приема/ 10 PDO передачи
- Количество доступных SDO1 сервер, 0 клиентов
- Контроль ошибкиNode Guarding protocol / Heartbeat Producer
- Режимы PDOПо событию, Удаленный запрос, Циклический и ациклический SYNC
- PDO MappingЕсть
- Версия CANopenDS-301 v4.02
- Экстренные сообщенияЕсть
- Файл EDSЕсть
- Протоколы
- Аналоговый ввод
- Количество каналов АЦП8
- Разрешение АЦП16 бит
- Разрешение АЦП, бит16
- Точность АЦП±0.1% от полного диапазона
- Частота дискретизации10 Гц
- Частота дискретизации10 Гц
- Диапазон входных сигналов по напряжению±100 мВ±50 мВ±15 мВ±1 В, ±2.5 В, ±5 В, ±10 В±500 мВ
- Диапазон входных сигналов по типу термопарыJ, K, T, E, R, S, B, N, C
- Диапазон входных сигналов по токуТребуется внешний резистор 125 Ом±20 мА
- Температурный дрейф нуля±10 мкВ/°C
- Температурный дрейф шкалы±25 ppm/ °C
- Входное сопротивление>400 кОм
- Обнаружения обрыва термопарыЕсть
- Индивидуальная настройка каналовЕсть
- Подавление синфазных помех (Общий режим)86 дБ
- Подавление синфазных помех (Номинальный режим)100 дБ
- Изоляция каналов3 кВ пост.
- Защита от перенапряжения240 Vrms
- Количество каналов АЦП
- Светодиодные индикаторы
- Светодиодные индикаторыPWR/RUN/ERR
- Светодиодные индикаторы
- Требования к электропитанию
- Рабочее напряжение10 ~ 30 В пост.тока
- Потребление тока1.5 Вт
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C-25 ~ +75
- Температура хранения, °C-30 ~ +80
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая температура, °C
- Защита
- Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
- Защита ESD (IEC 61000-4-2)
- Размеры и вес
- Габаритные размеры, мм32.3 x 99 x 77.5
- Габаритные размеры, мм
- Монтаж
- МонтажНа DIN-рейку
- Монтаж
- Комплект поставки
- Комплект поставкиКраткое руководство пользователяCN-1824Устройство
- Комплект поставки
