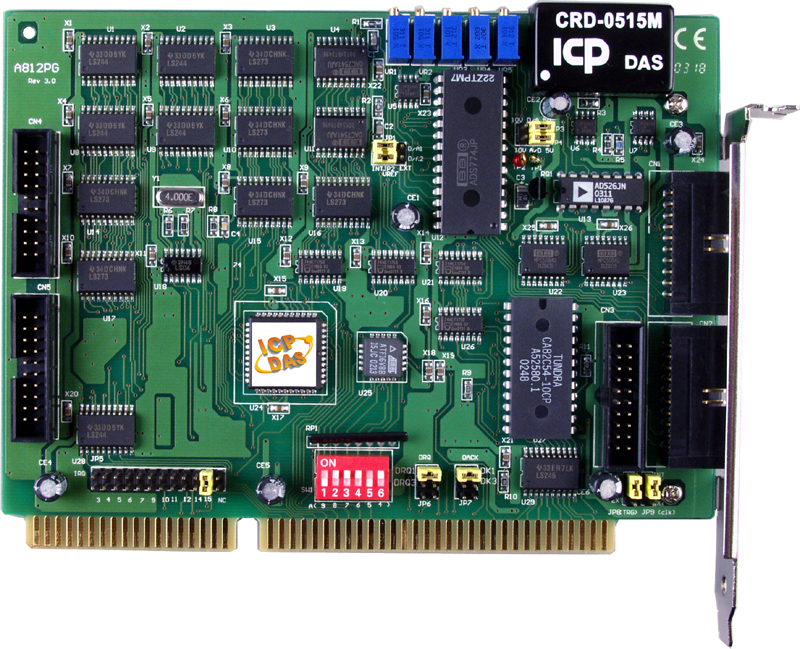

Плата A-812PG CR
- Основные характеристики плат
- Тип компьютерной шиныISA
- Тип компьютерной шины
- Аналоговый ввод
- Количество каналов АЦП16
- Разрешение АЦП12 бит
- Точность АЦП±0.01% при 25°C, ±10 В
- Частота дискретизации62,5 кГц
- Температурный дрейф нуля15 ppm/°C
- Входное сопротивление10 МОм
- Количество потенциальных каналов аналогового ввода16
- Программируемое усиление АЦП0.5, 1, 2, 4, 8, 16
- Количество каналов АЦП
- Аналоговый вывод
- Количество каналов ЦАП2
- Разрешение ЦАП12 бит
- Точность ЦАП0.01% от полного диапазона
- Сопротивление нагрузки0.1 Ом
- Количество каналов ЦАП
- Дискретный ввод/вывод
- Количество неизолированных каналов дискретного ввода16
- Количество неизолированных каналов дискретного вывода16
- Количество неизолированных каналов дискретного ввода
- Дискретный ввод
- Количество каналов дискретного ввода16
- Количество каналов дискретного ввода16
- Напряжение лог. 12 В мин.
- Напряжение лог. 00.8 В макс.
- Частота отклика1 МГц
- Количество каналов дискретного ввода
- Счетчик
- Эталонные часыВнутренние, 2 МГц
- Количество каналов таймера/счётчика3
- Максимальное разрешение счетчика16 бит
- Максимальная частота входного сигнала10 МГц
- Эталонные часы
- Дискретный вывод
- Количество каналов дискретного вывода16
- Количество каналов дискретного вывода16
- Напряжение лог. 00.4 В макс.
- Напряжение лог. 12.4 В мин.
- Нагрузочная способность выходовSink: 0.8 мА при 0.8 В; Source: -2.4 мА при 2 В
- Частота отклика1 МГц
- Количество каналов дискретного вывода
- Требования к электропитанию
- Потребление тока960 мА при +5 В
- Потребление тока
- Условия эксплуатации
- Рабочая температура, °C0 ~ +60
- Температура хранения, °C-20 ~ +70
- Рабочая влажность, %5 ~ 85, без образования конденсата
- Рабочая температура, °C
- Размеры и вес
- Габаритные размеры, мм163 x 124 x 22
- Габаритные размеры, мм
- Монтаж
- МонтажВ компьютер
- Монтаж
- Комплект поставки
- Комплект поставкиУстройствоКраткое руководство пользователя
- Комплект поставки
Руководство по быстрой установке (англ.): скачать (0,6 Мб)
Руководство по аппаратной части (англ.): скачать (0,5 Мб)
Руководство по программной части (англ.): скачать (0,6 Мб)
Назначение контактов (англ.): скачать (0,1 Мб)
Набор программ для DOS (англ.): скачать (0,4 Мб)
Набор программ для Win98 (англ.): скачать (3 Мб)
Набор программ для WinNT (англ.): скачать (2 Мб)
Набор программ для Win2000 (англ.): скачать (5 Мб)
Поддерживает Windows 2000 и Windows XP-2003/Vista/7 (32 бита)
Утилита ActiveX Control(OCX) для Win98 (англ.): скачать (2 Мб)
Утилита ActiveX Control(OCX) для Win2000 (англ.): скачать (3 Мб)
Поддерживает Windows 2000 и Windows XP-2003/Vista/7 (32 бита)
Утилита ActiveX Control(OCX) для WinNT (англ.): скачать (2 Мб)
Драйвер Linux для плат ISA (англ.): скачать (2 Мб)
- Linux Kernel 2.4.X/2.6.X/3.8.X
121.32$
Доступно к заказуАртикул 1075470Клеммный модуль с разъемом DB-37, монтаж на DIN-рейку (кабель CA-3710 в комплекте)114.06$
